Аккумуляторы холода

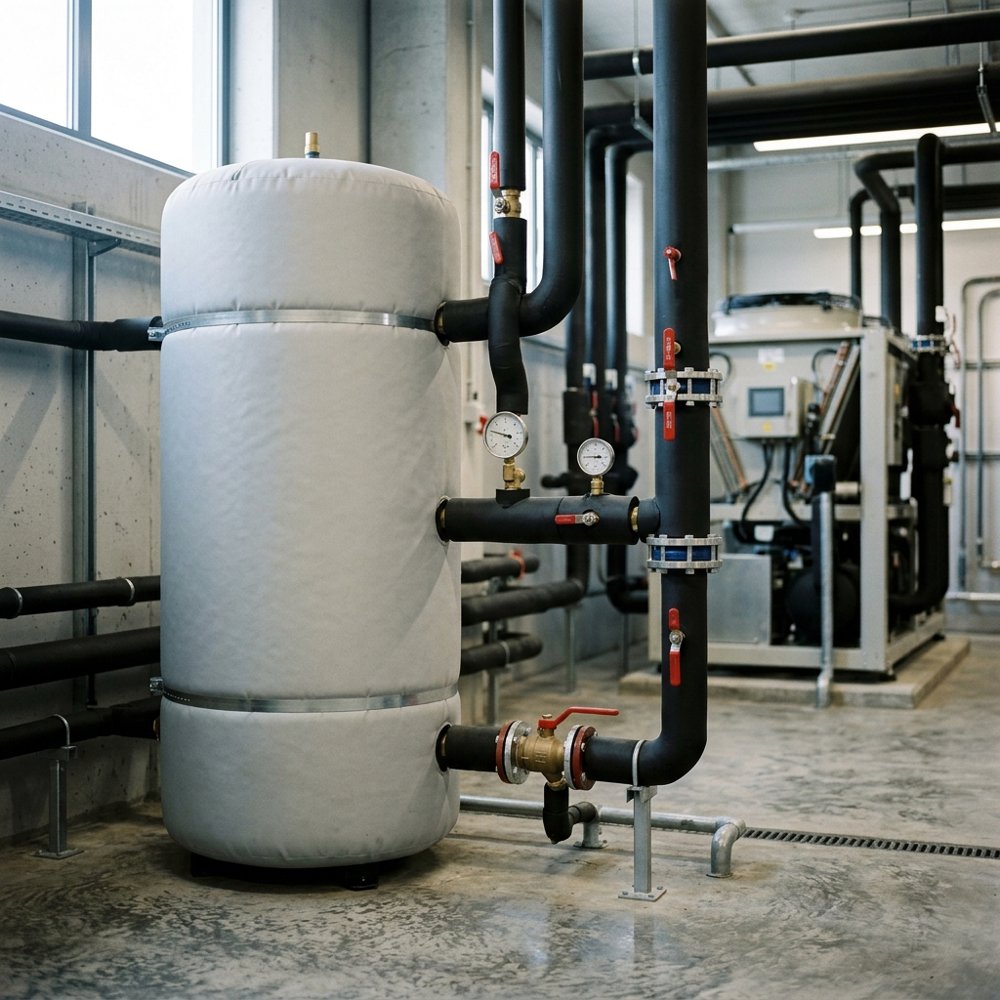

Аккумулятор холода — это буферная ёмкость в контуре холодоснабжения: она накапливает охлаждённый теплоноситель и сглаживает работу чиллера. Благодаря дополнительному объёму воды компрессор реже включается и выключается, температура на фанкойлах держится ровнее, а холодильная машина изнашивается медленнее. В каталоге ТЕПЛОТОРГ — теплоизолированные аккумуляторы холода S-TANK серии CT объёмом от 300 до 5000 литров, включая исполнения из нержавеющей стали, с доставкой по Санкт-Петербургу и отправкой в регионы. Читать далее...
Чиллер не любит короткие циклы: чем меньше воды в контуре, тем чаще стартует компрессор — и тем быстрее он вырабатывает ресурс. Аккумулятор холода решает задачу механически просто: он добавляет в систему объём, который принимает избыток холода и отдаёт его обратно, когда нагрузка растёт. Разбираем, как подобрать литраж и куда врезать бак.
Что даёт буферная ёмкость в контуре холода
Как подобрать объём
Отправная точка — паспорт чиллера: производитель указывает минимальный объём воды в контуре, ниже которого автоматика начнёт тактовать. Типовой ориентир для комфортного кондиционирования — порядка 3–5 литров на киловатт холодопроизводительности, а если нагрузка рваная (переговорные, серверная, торговый зал с наплывами посетителей), объём закладывают с запасом. Вода в трубах и теплообменниках тоже считается, но её вклад обычно невелик — недостающие литры и добирает аккумулятор.
Полезно прикинуть и запас холода: один литр воды при перепаде в 1 °C — это примерно 1,16 Вт·ч. Значит, ёмкость на 1000 литров с рабочим перепадом 5 °C держит около 5,8 кВт·ч — этого хватает, чтобы пережить пик или короткую паузу в работе машины.
| Мощность чиллера | Задаёт минимальный объём контура — значение берут из паспорта машины |
| Характер нагрузки | Резкие всплески требуют большего литража, равномерная нагрузка — меньшего |
| Холодоноситель | У водно-гликолевой смеси теплоёмкость ниже, чем у воды: объём считают с поправкой |
| Материал корпуса | Углеродистая сталь — для закрытых контуров, нержавеющая — где важна коррозионная стойкость |
| Место установки | Высота потолка, ширина проёмов и путь заноса до машинного зала |

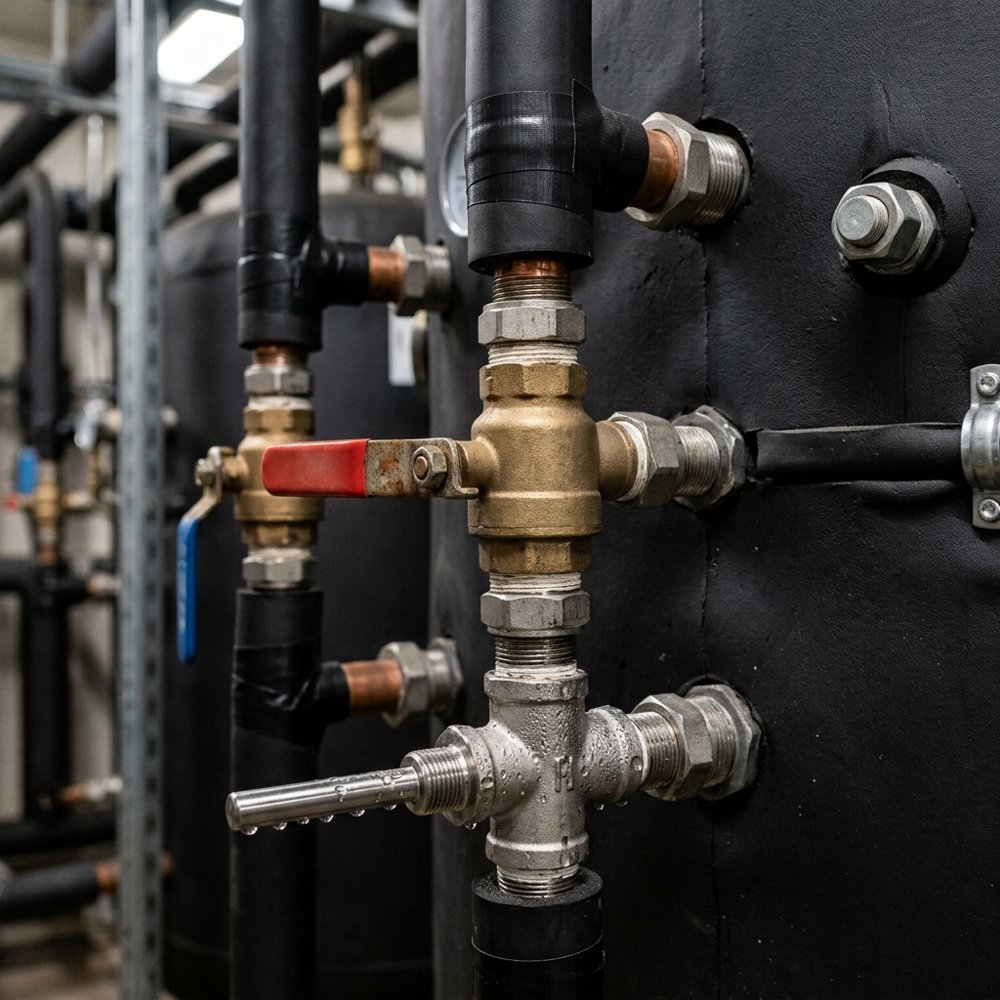

Монтаж и обвязка: что проверить
- Врезка в обратную магистраль перед чиллером — так машина видит усреднённую температуру и не реагирует на каждое включение потребителя.
- Подача и обратка разнесены по высоте: вход тёплого — вверху, забор охлаждённого — внизу, иначе потоки смешиваются и буфер работает вхолостую.
- Отдельные отсечные краны на каждом патрубке: бак можно вывести из работы, не сливая систему.
- Воздухоотводчик в верхней точке и сливной кран в нижней — без них не удастся ни развоздушить контур, ни промыть ёмкость.
- Ровное и прочное основание: залитый бак весит на сотни килограммов больше пустого.
- Гильзы под датчики температуры — для автоматики чиллера и контроля стратификации.
Если задача обратная — накопить не холод, а тепло от котла, теплового насоса или солнечного контура, смотрите буферные ёмкости. Для накопления и хранения воды подойдут баки для воды. А в двухрежимных схемах, где летом ёмкость работает на холод, а зимой как теплоаккумулятор, пригодятся комплектующие для баков — ТЭНы и термостаты, которые устанавливают в свободную резьбовую муфту.
