Сервопривод — исполнительный механизм, который по команде термостата или контроллера поворачивает шток смесительного клапана либо открывает и закрывает контур на коллекторе. Сам он ничего не считает: он превращает решение автоматики в движение арматуры, и именно поэтому подбирается не «вообще», а под конкретный клапан, напряжение и тип управляющего сигнала. В каталоге ТЕПЛОТОРГ — сервоприводы Bravi для смесительных клапанов и термоэлектрические приводы для коллекторов, с доставкой по Санкт-Петербургу и в регионы. Читать далее...
Ручную арматуру настраивают один раз: клапан выставили «на глаз» осенью, а в оттепель в доме жарко. Сервопривод убирает этот разрыв — он связывает арматуру с термостатом или контроллером котельной, и температура держится сама. Разберём, в каких узлах привод нужен, чем поворотный механизм отличается от термоэлектрического и по каким параметрам его подбирают.
Когда привод действительно нужен
Поворотный и термоэлектрический: две разные задачи

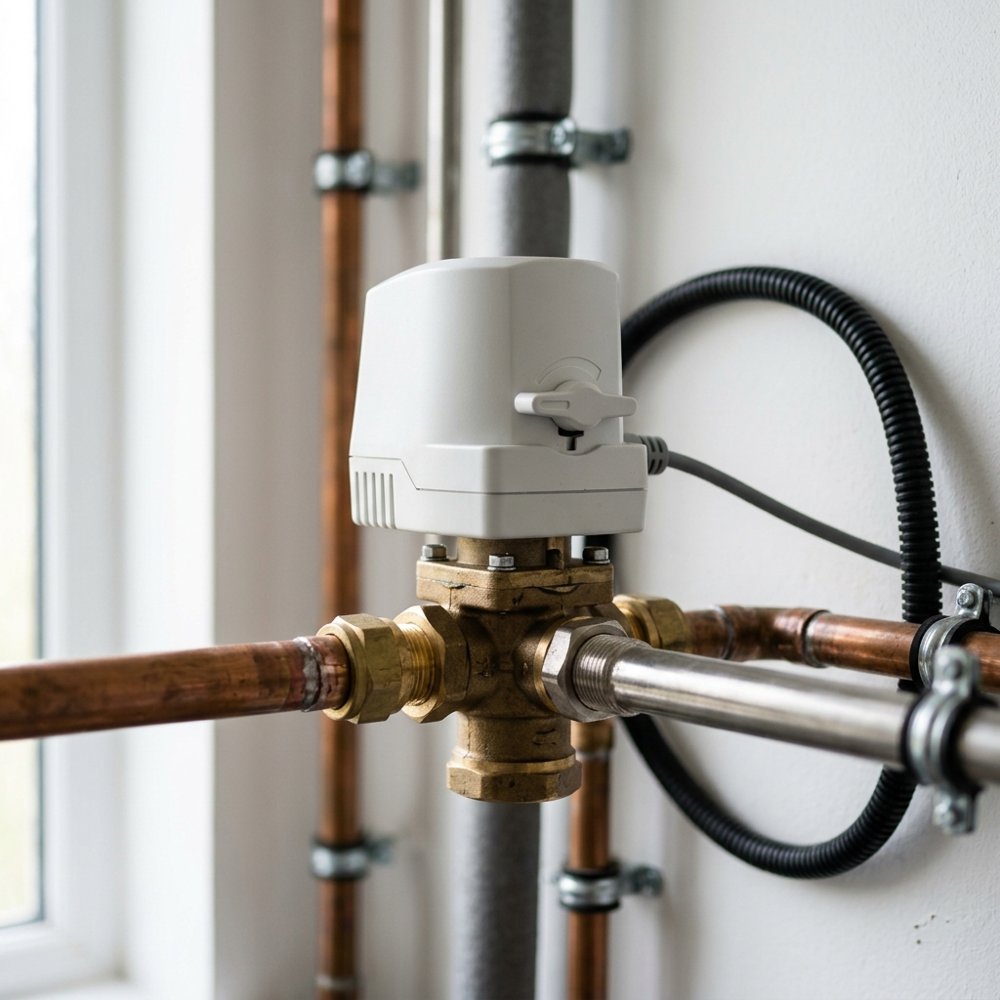

Поворотный привод ставится на трёх- или четырёхходовой смесительный клапан. Он поворачивает шток в пределах четверти оборота, смещая пропорцию смешивания горячего и обратного потоков. Управляют им чаще всего трёхточечным сигналом: линии «открыть» и «закрыть» плюс общий провод. Полный ход занимает от нескольких десятков секунд до пары минут — медленное движение здесь достоинство, температура меняется без скачков. Подбирают привод вместе с клапаном: смотрите раздел трёхходовых и смесительных клапанов и сверяйте посадку и требуемый момент.

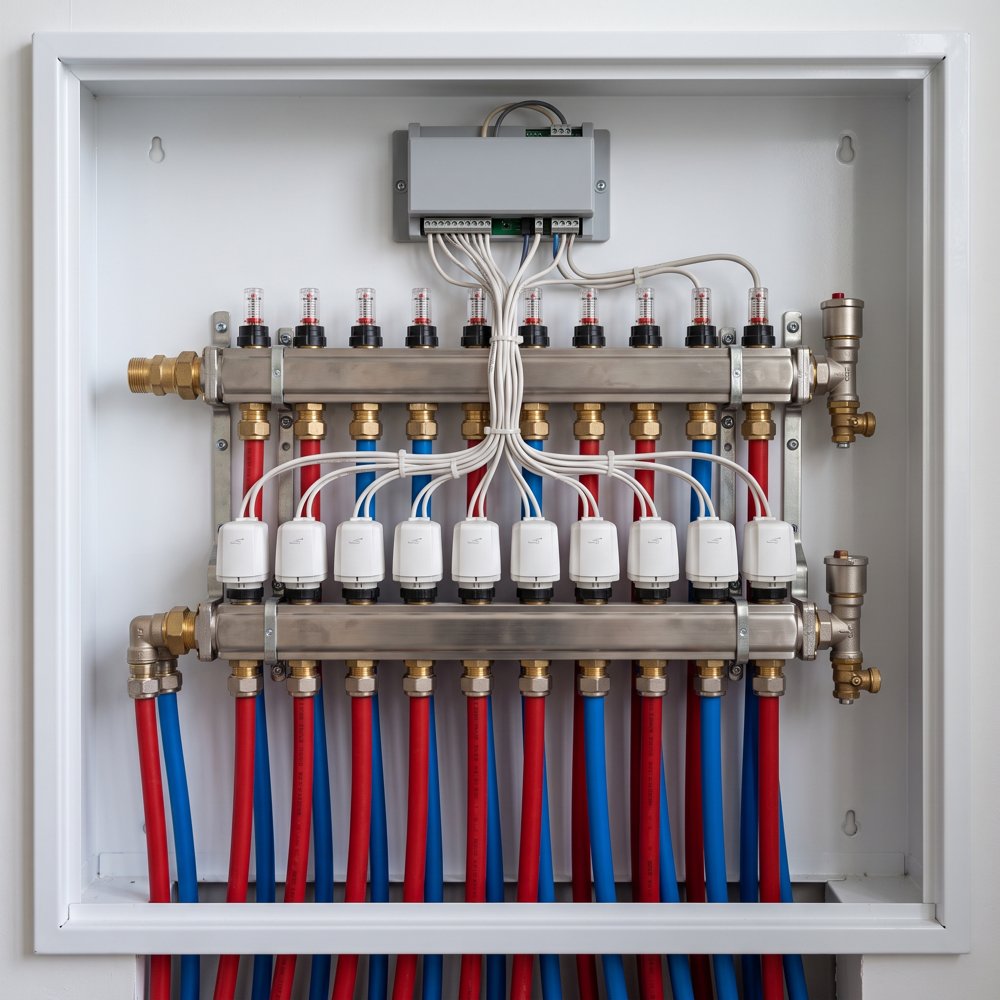

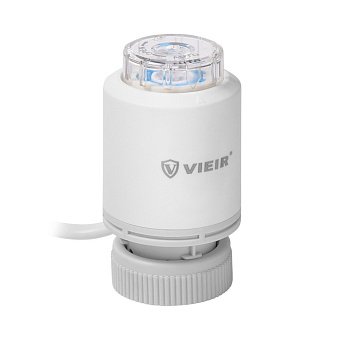

Термоэлектрический привод устроен иначе: внутри восковой элемент, который нагревается от питания и выдвигает шток на несколько миллиметров. Он не регулирует пропорцию, а открывает или закрывает контур, поэтому его место — на клапанах коллекторных групп тёплого пола. Работает бесшумно, без щелчков и гидроударов, срабатывает за несколько минут — этой инерции хватает, чтобы система не дёргалась от каждого колебания воздуха.
Как подобрать сервопривод
- По арматуре. Поворотный — под шток клапана конкретной серии; термоэлектрический — под резьбу клапана коллектора, чаще всего это накидная гайка М30×1,5, но сверьтесь с паспортом узла.
- По напряжению. Бывают исполнения на 230 В и на 24 В. Оно должно совпадать с выходом термостата или контроллера — переходников тут не бывает.
- По типу сигнала. Двухпозиционный «включено/выключено» — для клапанов коллектора; трёхточечный или аналоговый 0–10 В — для плавного смешивания.
- По моменту и времени хода. Слабый привод не провернёт закисший клапан большого диаметра, слишком быстрый даст рывки температуры.

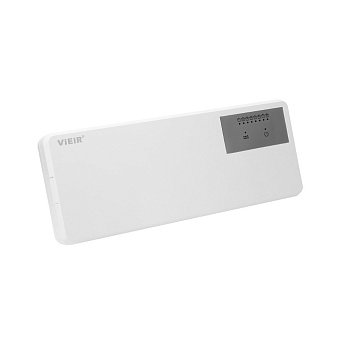

- По количеству. Приводов нужно столько, сколько управляемых контуров, и все они сходятся на клеммной колодке — заранее посчитайте свободные выходы приборов управления и суммарный ток.
- По монтажу. Оставьте над коллектором запас по высоте под корпус и не разворачивайте привод кабелем вверх — в него не потечёт конденсат со шкафа.
И то, о чём часто забывают: привод не отменяет ручной настройки. Расходомеры контуров балансируют один раз при пуске, автоматика работает уже поверх этой гидравлики. Если баланса нет, приводы будут срабатывать без конца, а комнаты прогреваться неравномерно.
