Коллекторные группы
Две гребенки на общих кронштейнах: на подаче расходомеры, на обратке клапаны под сервопривод, на обеих воздухоотводчики и сливные краны. Такой коллекторный блок раздает тепло по петлям теплого пола и радиаторным веткам. Исполнения — от 2 до 12 выходов 3/4" под евроконус, выбирайте по числу контуров на плане. Читать далее...
На схеме укладки теплого пола семь петель — значит, нужны семь пар выходов, и на каждом своя регулировка. Узел можно собрать по деталям: две гребенки, расходомеры, краны, воздушники, кронштейны. А можно взять коллекторный блок, собранный на заводе. Здесь именно такие группы из нержавеющей стали для водяного пола и радиаторных веток, отличаются они только числом выходов.
Готовая группа или сборка из отдельных гребенок
Что входит в коллекторную группу с расходомерами
| Элемент | Зачем нужен |
|---|---|
| Подающая гребенка с расходомерами | Показывает расход в каждой петле по шкале 0–5 л/мин, им же расход и выставляют |
| Обратная гребенка с клапанами | Перекрывает контур; на клапан ставят сервопривод, которым управляет комнатный термостат |
| Автоматические воздухоотводчики | Выпускают воздух при заполнении и в работе, по одному на гребенку |
| Сливные краны | Нужны для заполнения, промывки и слива без разборки узла |
| Кронштейны с шумогасящими вставками | Держат группу на стене или в шкафу и гасят вибрацию от насоса |
Подключение к котловому контуру — резьба 1", на каждом отводе 3/4" под евроконус, между отводами 50 мм. Группа держит до 10 бар и до 100 °C, в систему можно залить теплоноситель с гликолем, если дом зимой стоит без отопления.
Как выбрать коллекторную группу
- Число выходов — одна петля пола или одна радиаторная ветка занимает один выход. Петлю длиннее 80–100 м делят на две, и выходов нужно больше.
- Запас на будущее — лишний выход закрывают заглушкой и оставляют под еще одну комнату или веранду. Если его не заложить, при расширении группу меняют целиком.
- Трубы петель — евроконусы в комплект не входят: считайте по два на петлю, под трубу 16 или 20 мм.
- Теплый пол от котла — котел гонит 60–80 °C, а поверхность пола в жилой комнате по нормам не теплее 26 °C. Поэтому перед группой ставят насосно-смесительный узел.

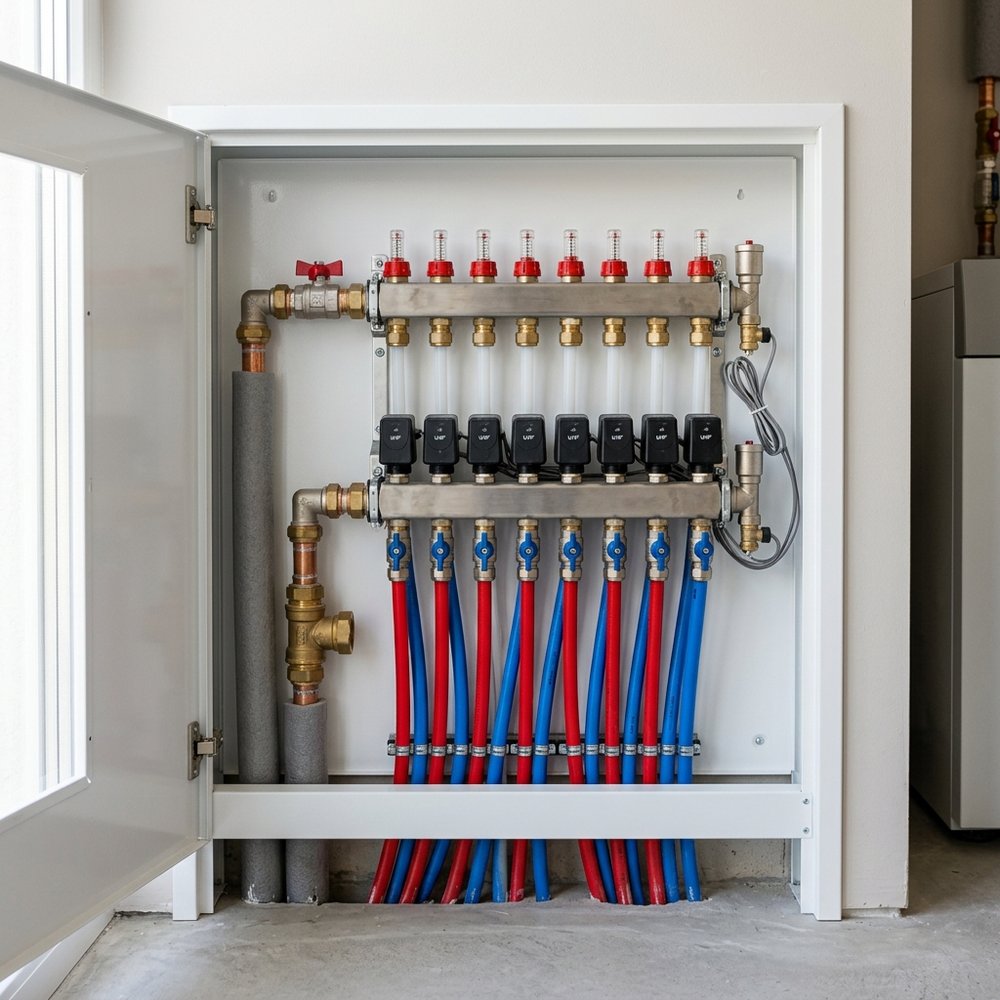

- Автоматика — для своей температуры в каждой комнате сразу закладывайте сервоприводы на клапаны обратки и термостаты.
Куда ставить коллекторный блок

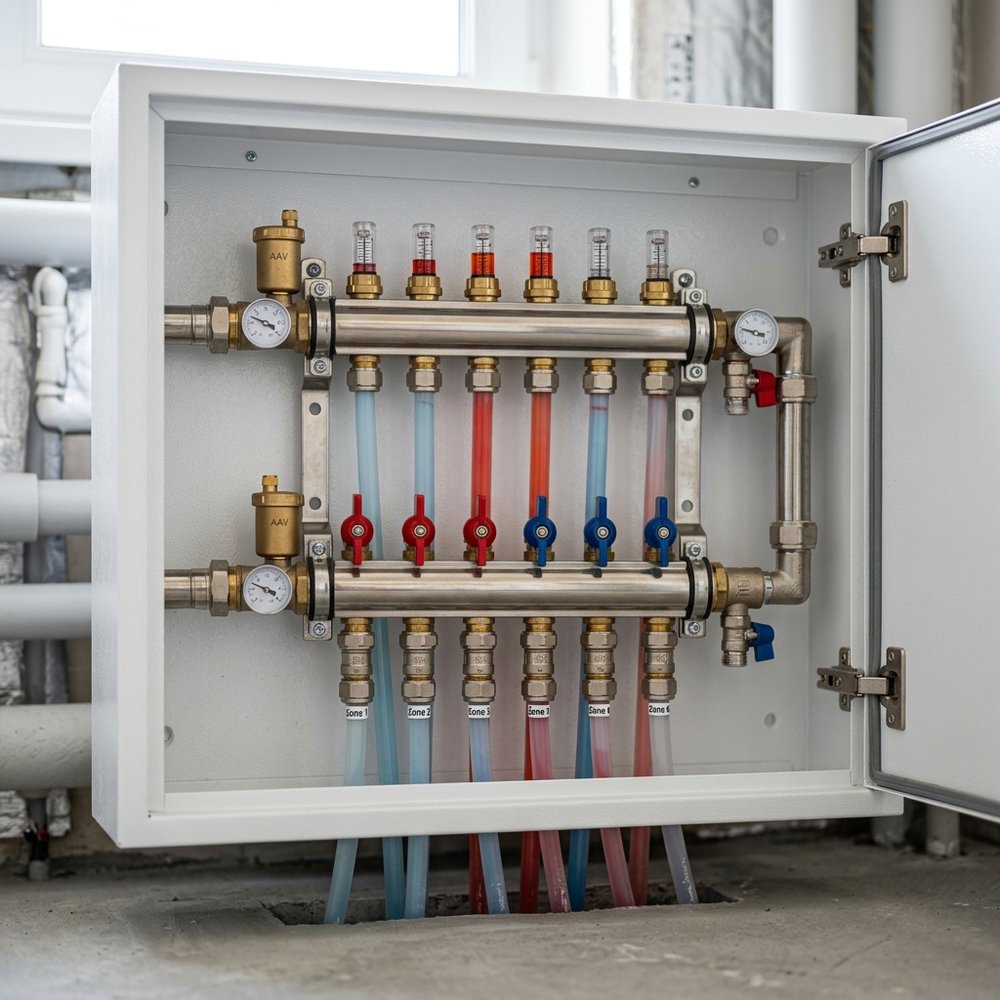

Узел монтируют расходомерами вверх, ближе к центру этажа, чтобы петли к дальним комнатам не вышли слишком длинными. Удобнее всего — коллекторный шкаф для теплого пола, встраиваемый в нишу или накладной. Ширину корпуса считают по длине группы вместе со смесительным узлом, если он есть.
Вопросы о коллекторных группах
Коллекторная группа — это коллекторный блок?
Да, это одно и то же: пара гребенок, подача и обратка, с арматурой на общих кронштейнах. Встречается и название «коллекторный узел».
Можно ли подключить к группе радиаторы?
Можно. Каждый радиатор или ветка получают свой выход, а по расходомеру выравнивают прогрев ближних и дальних приборов.
Сколько выходов нужно на квартиру с теплым полом?
Столько, сколько петель на схеме укладки: обычно одна на комнату и две на большую гостиную.
Нужен ли насос, если группа стоит после котла?
Для теплого пола — да, в составе насосно-смесительного узла. Для радиаторов обычно хватает насоса котла, если ему по силам длина веток.
