Коллекторные системы

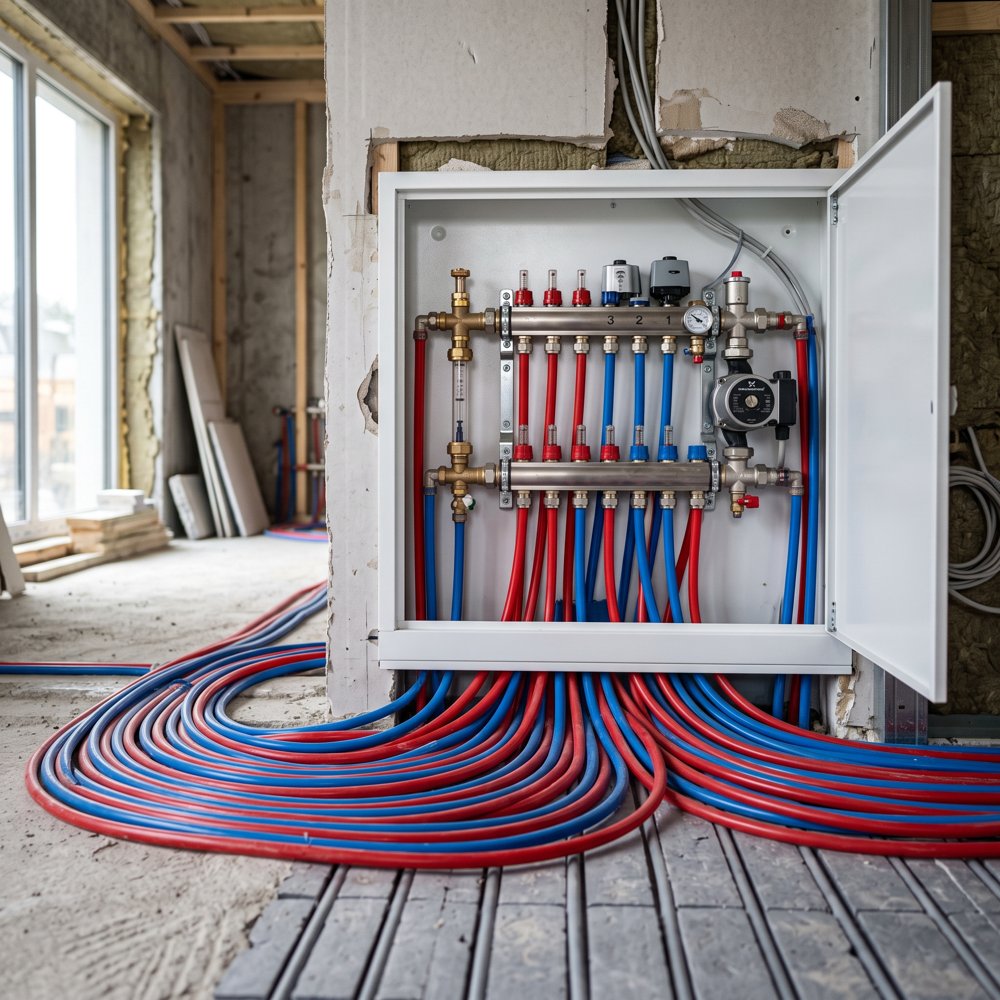

В тройниковой разводке трубы идут «паровозиком»: один стояк питает несколько приборов подряд, и любая врезка спрятана в стене или стяжке. В лучевой (коллекторной) схеме всё наоборот — трубы собраны в одном узле, а к каждому потребителю идёт отдельная неразрывная линия. Отсюда и главные плюсы: контуры не влияют друг на друга, а под полом нет ни одного соединения, которое может потечь.

Что даёт лучевая разводка

Из чего состоит коллекторная система

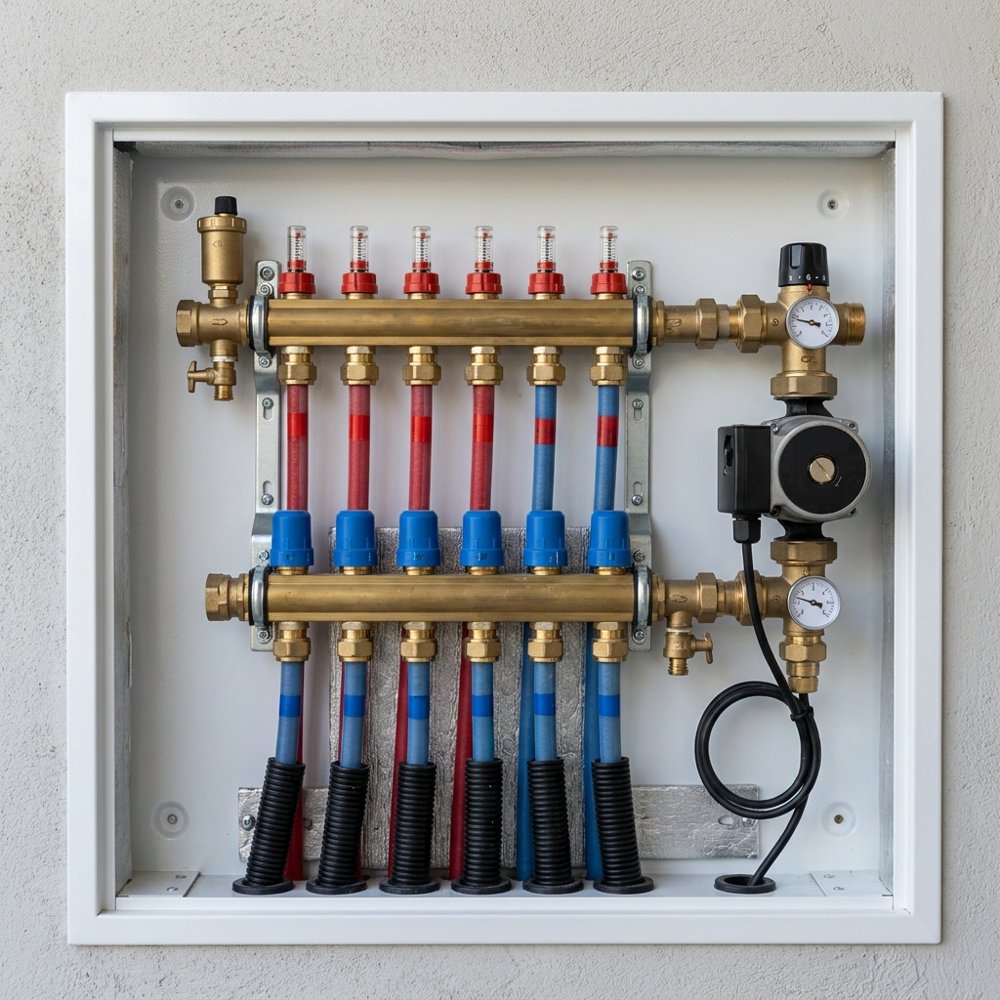

Узел собирают из четырёх частей. Коллекторная группа — две гребёнки, подающая и обратная, с расходомерами и запорно-регулирующими вентилями на нужное число выходов. Коллекторный шкаф прячет узел в стену или ставится наружно и задаёт габарит всей сборки. Насосно-смесительный узел нужен, если к контуру подключён водяной тёплый пол: он подмешивает обратку и снижает температуру подачи до 35–45 °C. Замыкают комплект трубы лучей и комплектующие — евроконусы, кронштейны, воздухоотводчики и сливные краны.

Элементы связаны жёстче, чем кажется: число выходов группы определяет её длину, длина вместе с высотой смесительного узла — типоразмер шкафа, а глубина ниши — можно ли ставить встраиваемую модель или нужна наружная. Поэтому шкаф подбирают последним, уже под собранный узел, и берут с запасом по глубине под гофру и радиусы изгиба труб.

В каком порядке выбирать

• Посчитайте контуры. Отдельно радиаторные лучи и отдельно петли тёплого пола — на каждую свой выход коллектора.
• Выберите группу. В разделе коллекторных групп — сборки Aqualink с расходомерами: они позволяют балансировать петли по факту, а не «на слух».
• Решите по тёплому полу. Нужен ли насосно-смесительный узел, какой у него напор и где он встанет — сбоку или снизу гребёнки. От этого зависит итоговая ширина и высота сборки.
• Подберите шкаф. Коллекторные шкафы Wester бывают встраиваемые ШРВ и наружные ШРН; ориентируйтесь на ширину узла и глубину ниши.
• Доберите мелочи. Евроконусы под диаметр трубы, кронштейны, воздухоотводчики и краны — их отсутствие останавливает монтаж чаще всего.
