Коллекторные шкафы
Металлический ящик для коллектора прячет за дверцей гребенку, краны и узел подмеса, а трубы уходят в стену или пол. Коллекторный шкаф для теплого пола, радиаторов или водоснабжения бывает встраиваемым ШРВ — в нишу заподлицо — и наружным ШРН на стену. Размер подбирают по числу выходов коллектора. Читать далее...
Коллектор теплого пола уже собран, контуры разведены, а посреди коридора торчит гребенка с кранами и расходомерами. Коллекторный шкаф для теплого пола закрывает этот узел аккуратной дверцей, но оставляет к нему доступ: открыли — подкрутили контур — закрыли. Ниже — как выбрать тип и размер, чтобы шкаф встал с первого раза.
Встраиваемый или наружный: какой шкаф выбрать
| Тип | Когда выбирать |
|---|---|

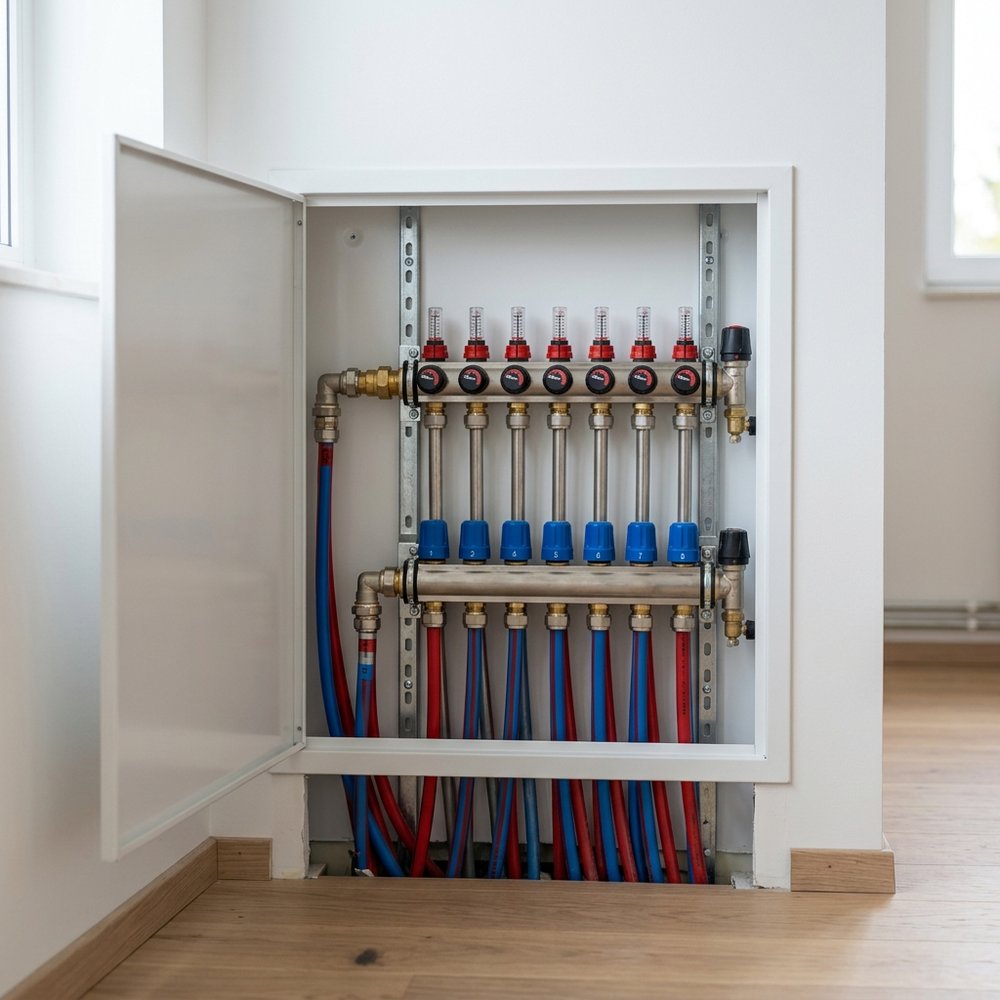

| ШРВ — встраиваемый | Есть ниша в стене или перегородке, нужна дверца заподлицо с отделкой. Глубина корпуса регулируется в пределах 121–181 мм. |

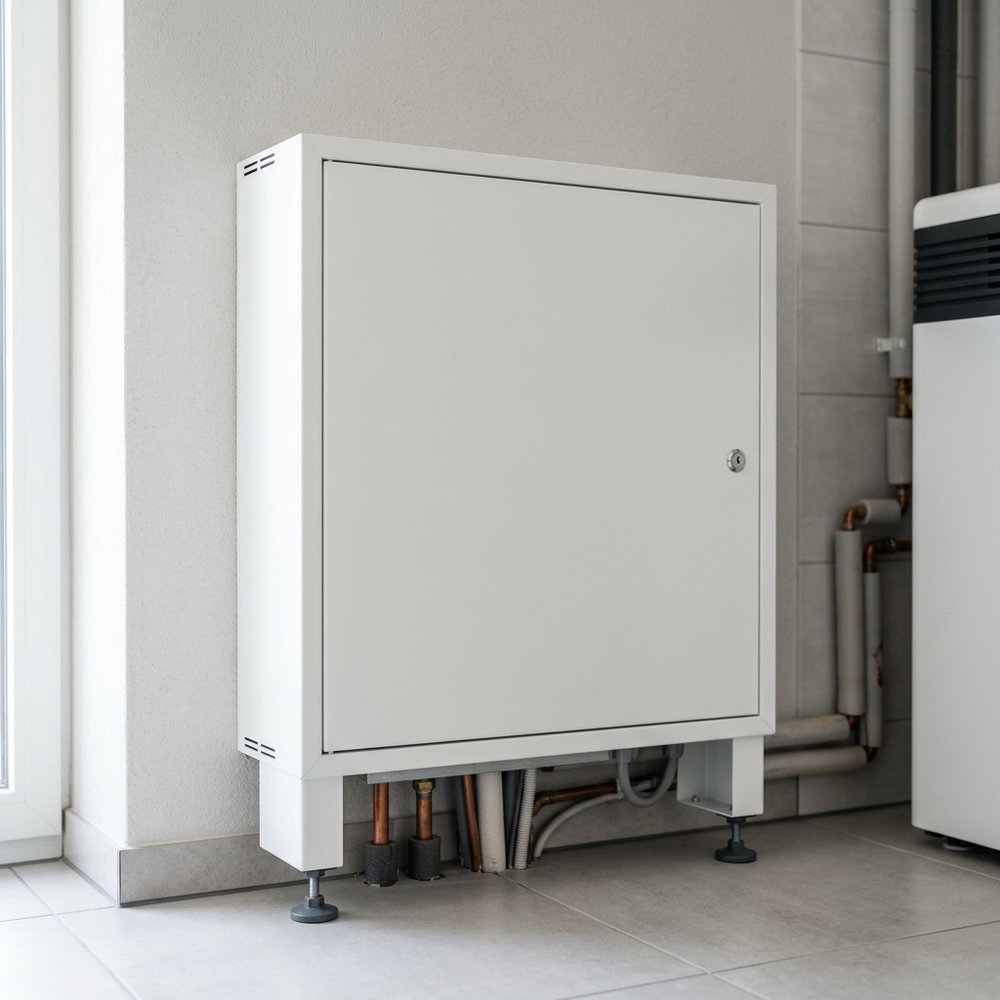

| ШРН — наружный | Стена несущая или уже отделана, штробить нельзя: корпус глубиной 119 мм вешают на поверхность. Подходит для котельной, кладовой, техпомещения. |
Оба типа из оцинкованной стали, с регулируемыми ножками: высота меняется от 671 до 734 мм у встраиваемых и от 652 до 715 мм у наружных. Ножки выставляют шкаф по уровню и оставляют снизу место под ввод труб из стяжки.
Какой размер шкафа нужен под коллектор
Шкафы маркируют цифрой после букв: чем она больше, тем шире корпус. Ширину считают по числу выходов гребенки плюс то, что стоит рядом: краны, насосно-смесительный узел, счетчики.
Как выбрать коллекторный шкаф
- Способ монтажа — если нишу можно сделать, берите ШРВ; если стена несущая или отделка готова, ставьте ШРН.
- Ширина — измерьте собранный коллектор вместе с кранами и узлом подмеса и добавьте 10–15 см на подключение труб.
- Глубина — встраиваемый корпус раздвигается от 121 до 181 мм, поэтому ниша нужна не мельче 12 см; насос узла подмеса выступает сильнее гребенки, его вылет сверьте с глубиной заранее.
- Запас по выходам — заложите 1–2 контура на будущее, чтобы при доработке системы не менять шкаф.
- Ввод труб — трубы теплого пола заходят снизу из стяжки; ножки поднимают корпус и дают им место для плавного изгиба.
Что купить вместе со шкафом
Сам шкаф — только корпус. Гребенку с расходомерами подберите в разделе коллекторные группы, а крепления, краны и переходники — в комплектующих для коллекторов. Все для разводки собрано в разделе коллекторные системы.
Частые вопросы
Как называется ящик для крепления коллекторной группы теплого пола?
Коллекторный шкаф — один и тот же для теплого пола и радиаторного отопления. В каталогах его еще называют шкафом под гребенку или щитом для коллекторного узла; встраиваемый маркируют ШРВ, наружный — ШРН.
Как определить, какой шкаф ШРН нужен?
По ширине собранного узла с запасом на подключение труб. Для 2 выходов хватит ШРН-1 шириной 455 мм, для узла на 12 выходов с насосом — ШРН-5…7 шириной от 1 м.
Поместится ли в шкаф насосно-смесительный узел?
Да, внутри есть место под узел подмеса, насос и счетчики. Узел ставят рядом с гребенкой, поэтому корпус берут шире: обычно размер 5–7.
Подойдет ли шкаф для коллектора водоснабжения?
Подойдет: корпусу все равно, что течет в трубах. Размер считают так же — по ширине коллектора с кранами и счетчиками воды.
