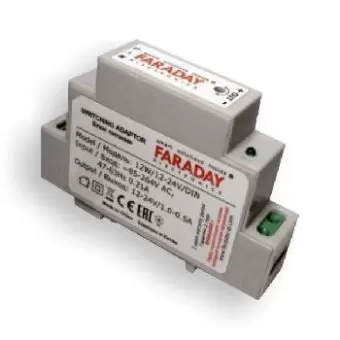

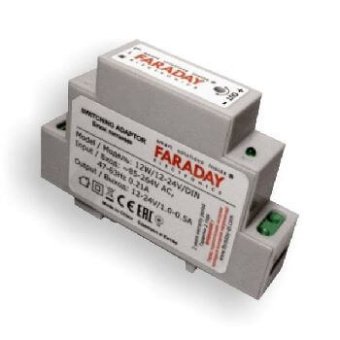

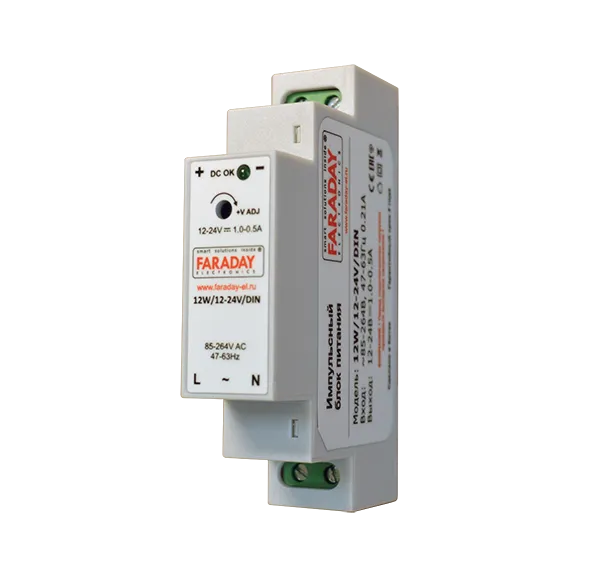

Блок питания с креплением на DIN-рейку Faraday 12W/12-24V/DIN

Назначение

Блок питания FARADAY 12W/12-24V/DIN – это стабилизированный импульсный источник электропитания, предназначенный для систем автоматики и управления отопительными приборами. Позволяет обеспечивать надежное и стабильное питание термостатов и контроллеров, установленных на DIN-рейку.

Преимущества

• Универсальный регулируемый выход 12-24 В – возможность настройки выходного напряжения с помощью подстроечного резистора.
• Автоматическая защита от перегрузок и короткого замыкания – предотвращает повреждение подключенного оборудования.
• Компактный корпус на DIN-рейку – удобен для монтажа и экономит место в щитке.
• Светодиодная индикация работы – контроль состояния питания.
• Сертифицирован по международным стандартам безопасности – IEC, EN, ROHS.

Область применения

Блок питания FARADAY 12W/12-24V/DIN подходит для различных инженерных систем:

• Системы отопления и ГВС – обеспечение питания термостатов, контроллеров, насосов.
• Автоматизация зданий – управление климатическими системами, освещением и охранными устройствами.
• Коммерческие объекты – серверные шкафы, системы видеонаблюдения.

Технические характеристики

Общие параметры

• Выходная мощность: 12 Вт
• Выходное напряжение: 12-24 В (регулируемое)
• Выходной ток: 1 А – 0,5 А
• Диапазон рабочих температур: -10°…+70 °С
• Размер корпуса: 91 × 65 × 19,5 мм
• Масса: 60 г

Электрические параметры

Вход

• Диапазон входного напряжения: ~85-264 В AC / 90-380 В DC
• Частота сети: 47 ~ 63 Гц
• КПД: ≥85%
• Мощность холостого хода: ≤1,0 Вт
• Стартовый ток: 20 A макс

Выход

• Шум и пульсации: ≤0,5%
• Частота преобразования ШИМ: 60 кГц
• Температурный дрейф: ≤1%
• Время установки выходного напряжения: 1200 мс

Защита

• Максимальная выходная мощность: 15 Вт
• Тип защиты: Автоматическая (КЗ, перегрузка)

Индикация

• Светодиодная индикация работы – зеленый светодиод:
  • Горит – питание в норме
  • Не горит – защита активирована

Условия эксплуатации

• Рабочая температура: -10 ºC .. +70 ºC
• Температура хранения: -25 ºC .. +85 ºC
• Влажность (без конденсации): 20%~90%
• Виброустойчивость: 10 ~ 500 Гц, 5G (по осям X, Y, Z)

Безопасность

• Соответствие стандартам: IEC61000-3-2:2004, EN61000-3-3:2004, EN55013:2004, EN55020:2003, IEC60065:2009, EN60950-1
• Напряжение пробоя вход/выход: 3000 В/60 с/5 мА
• Напряжение пробоя вход/заземление: 1500 В/60 с/5 мА
• Сопротивление изоляции: 100 МОм при 500 VDC

Монтаж и эксплуатация

• Устанавливается на DIN-рейку.
• Подключается к сети 85-264 В AC или 90-380 В DC.
• Регулировка выходного напряжения 12-24 В подстроечным резистором.
• Обеспечивает защиту от перегрузок и КЗ.
• Контролировать состояние питания по светодиодной индикации.

Заключение

Блок питания FARADAY 12W/12-24V/DIN – надежное решение для систем автоматики, управления отоплением и инженерных объектов. Гарантирует стабильное питание, защиту от перегрузок и компактный монтаж на DIN-рейку.
