Фланец свободный d90 мм PN16
ориентировочно к Срок поставки уточнит менеджер
| Диаметр, мм | 90 |
| Рабочее давление, бар | 16 |
| Тип соединения | Клеевое |
| Материал | НПВХ (PVC-U) |
| Торговая марка | Aquaviva |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Документы
- Задать вопрос
-
Свободный (накидной) фланец НПВХ Ø90 мм надевается на клеевой бурт и стягивает фланцевое соединение болтами. Фланец не контактирует со средой — он только передает усилие затяжки, поэтому узел собирается и разбирается многократно.
Возможности
Свободное вращение до затяжкиотверстия совмещаются с ответным фланцем без напряжений в трубеВне контакта со средойсреду видит только бурт и прокладка — фланец работает чисто механическиСтандартная присоединительная геометриястыкуется с ответными фланцами арматуры и оборудования соответствующего DNАрмированный НПВХ-корпусдержит момент затяжки без коррозии, в отличие от стального фланца во влажной средеКлючевые преимущества
- Работает в паре с буртом Ø90 мм
- Крепеж — оцинкованные или нержавеющие болты с шайбами
- Затяжка крест-накрест в 2–3 прохода
- Бурты и глухие фланцы — в разделе
Технические характеристики
Параметр Значение Тип изделия фланец свободный Диаметр 90 мм Рабочее давление (PN) 16 бар при 20 °C Тип соединения Клеевое Материал НПВХ (PVC-U) Цвет темно-серый Торговая марка Aquaviva Страна производства Россия Температура среды до +45 °C Монтажные размеры

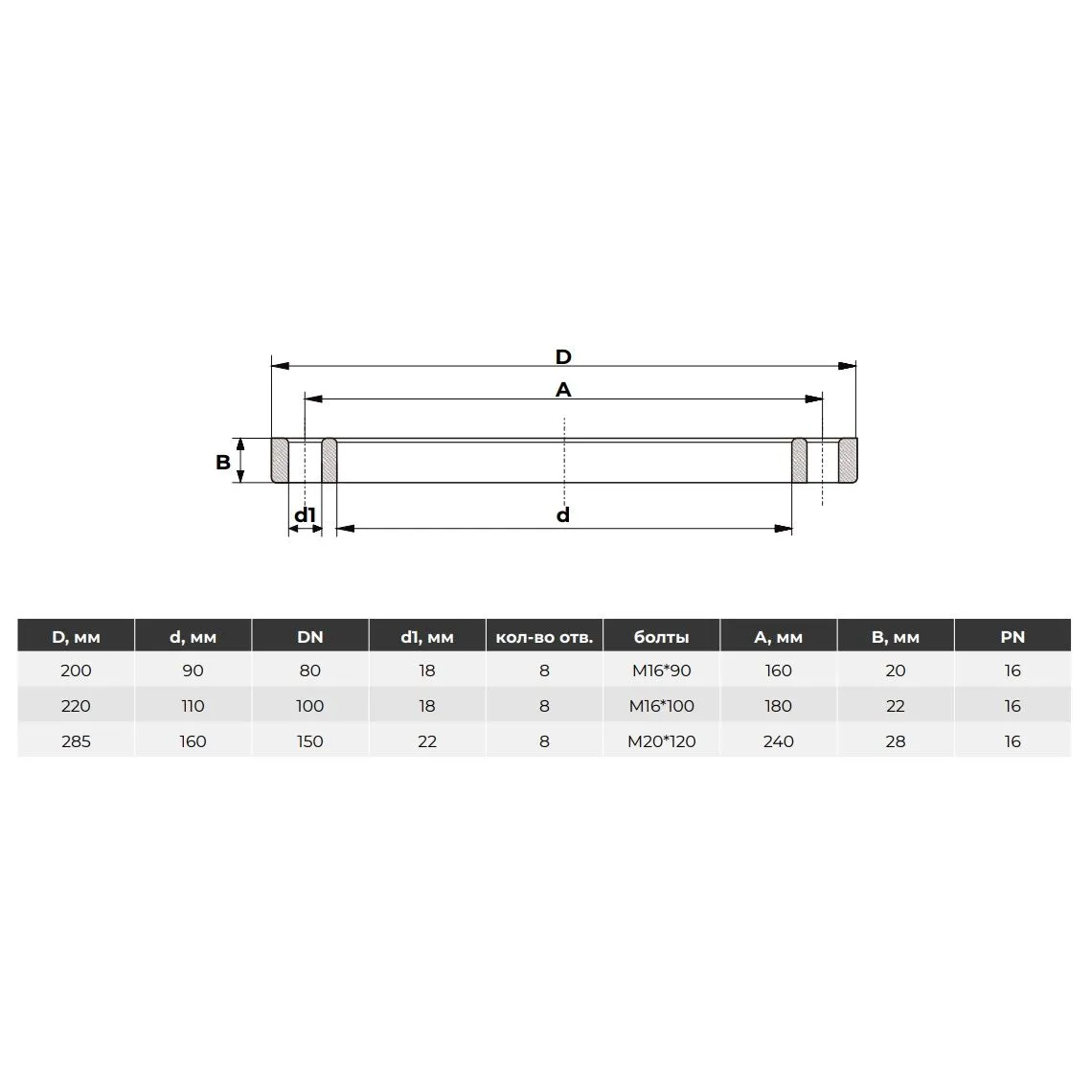

Размер Значение Наружный диаметр фланца 200 мм Межосевой диаметр отверстий 160 мм Отверстия под болты 8 × Ø18 мм Болты M16×90 Толщина фланца 20 мм Условный проход DN80 Размеры — по каталогу производителя Aquaviva.
Под гайки и головки болтов ставьте широкие шайбы: они распределяют усилие по пластиковому фланцу и не дают ему продавливаться при затяжке.Частые вопросы
Какие болты нужны для фланца?
Оцинкованные или нержавеющие, длиной с запасом на две-три нитки резьбы за гайкой, обязательно с шайбами с обеих сторон. Момент затяжки умеренный: прокладка должна обжаться, а пластик — остаться без белесых напряженных зон.
Когда можно подавать давление?
Схватывание занимает 30–60 секунд — в это время стык нужно удерживать, не проворачивая. Дальше монтажу ничего не мешает, но полную рабочую нагрузку и опрессовку клеевое соединение держит через 24 часа: растворитель должен полностью выйти из шва.
Подходит ли для горячей воды и отопления?
Нет. НПВХ (PVC-U) рассчитан на среду до +45 °C: это холодное водоснабжение, бассейны, водоподготовка, полив, технологические линии. При нагреве материал теряет жесткость, а допустимое давление падает.
-
Общая информация Тип Фланец Тип соединения Клеевое Технические характеристики Рабочее давление, бар 16 Подключение Тип фланца Свободный Размеры и масса Диаметр, мм 90 Упаковка, шт 35 Наружный диаметр фланца, мм 200 Межосевой диаметр отверстий, мм 160 Отверстия под болты 8 × Ø18 мм Болты M16×90 Толщина фланца, мм 20 Условный проход DN DN80 Дополнительная информация Материал НПВХ (PVC-U) Срок хранения 2 года Информация о производителе Торговая марка Aquaviva Страна Россия -
