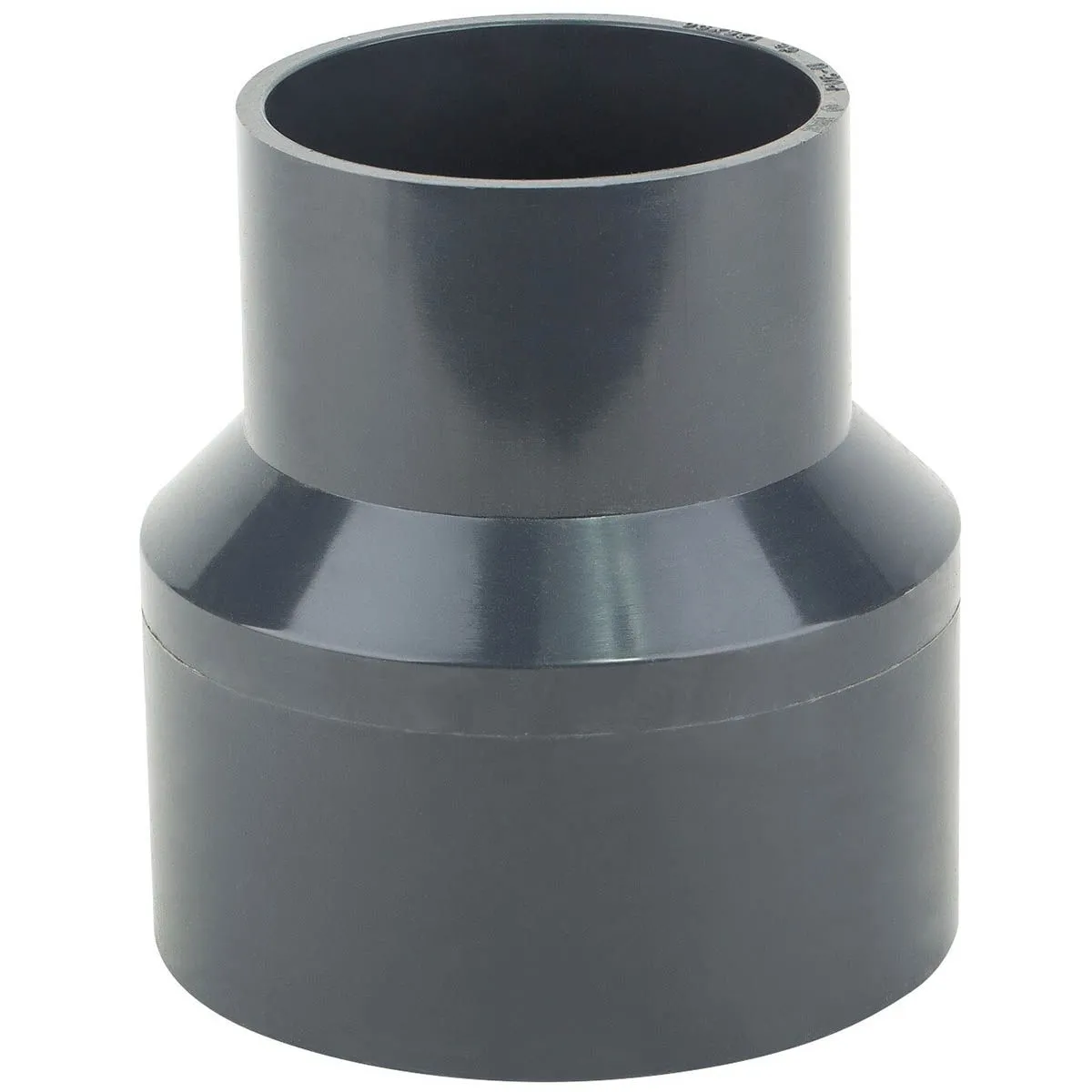

Муфта редукционная клеевая d125×90 мм PN10
ориентировочно к Срок поставки уточнит менеджер
| Диаметр, мм | 125 |
| Рабочее давление, бар | 10 |
| Тип соединения | Клеевое |
| Материал | НПВХ (PVC-U) |
| Торговая марка | Aquaviva |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Документы
- Задать вопрос
-
Редукционная муфта НПВХ 125×90 мм ступенчато меняет диаметр напорной линии: в раструбы вклеиваются трубы двух разных размеров. Ставится там, где магистраль переходит на меньший диаметр — на отводах к оборудованию, форсункам, точкам разбора.
Возможности
Переход в одном фитингене нужно городить пару «втулка + муфта»: оба диаметра вклеиваются напрямуюПлавное изменение потокаконическая форма снижает турбулентность и гидравлический шум на переходеКлеевые раструбы с упоромтруба садится на расчетную глубину — шов получается полным и держит давление линииХимически стойкий НПВХпереход работает в хлорированной и реагентной воде без коррозииКлючевые преимущества
- Большая сторона — Ø125 мм, малая — Ø90 мм (наружные диаметры труб)
- Давление узла ограничивается PN самой трубы, а не муфты
- Склейка d125: фаска 5 мм под 15°, клей Bailey L-6023 и очиститель P-1050 — расход и выдержка в таблице ниже
- Соседние типоразмеры — в разделе НПВХ клеевые
Технические характеристики
Параметр Значение Тип изделия муфта редукционная Диаметр 125 мм Меньший диаметр 90 мм Рабочее давление (PN) 10 бар при 20 °C Тип соединения Клеевое Материал НПВХ (PVC-U) Цвет темно-серый Масса 1.5 кг Гарантия 1 год Температура среды до +45 °C Монтажные размеры

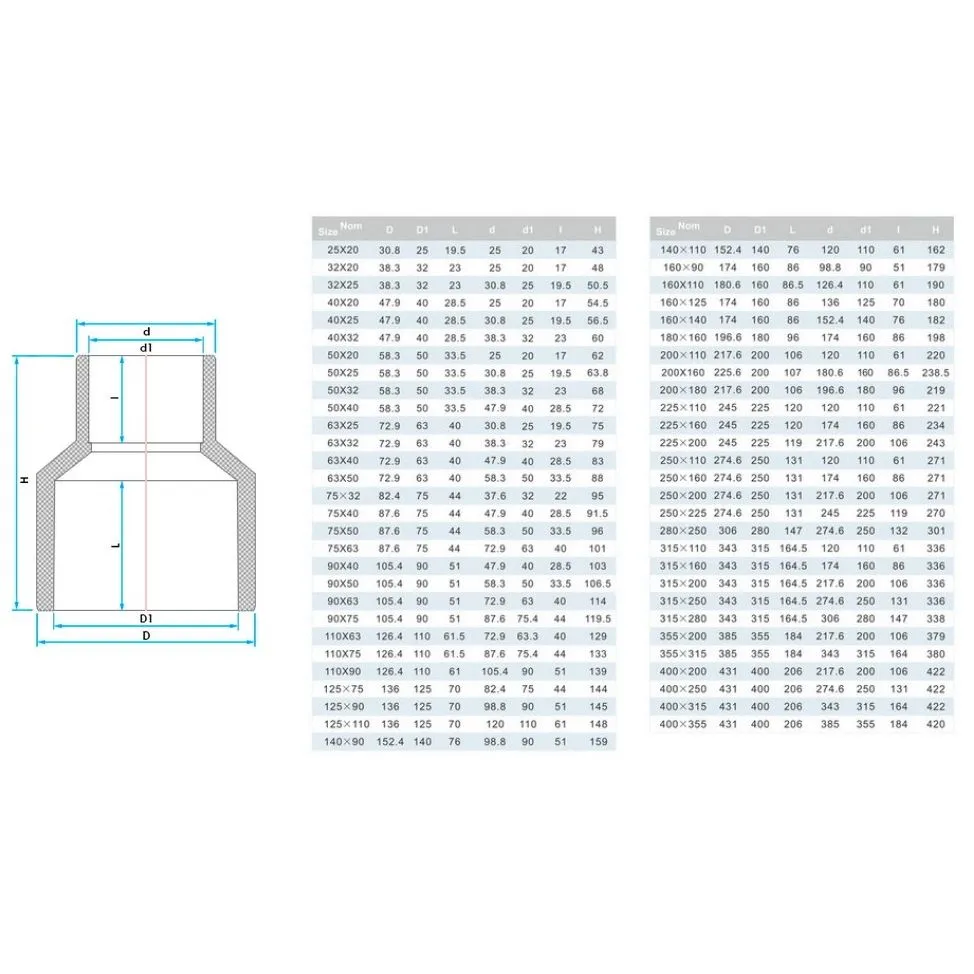

Размер Значение Наружный диаметр большого раструба (D) 136 мм Глубина большого раструба (L) 70 мм Наружный диаметр малого раструба (d) 98,8 мм Глубина малого раструба (l) 51 мм Габаритная длина (H) 145 мм Буквы в скобках — как на схеме в фотогалерее товара; размеры — по технической документации поставщика.
Склейка d125: расход и выдержка
Параметр Значение Клеевых соединений на изделие 1 × d125 + 1 × d90 Клей на одно соединение d125 ≈ 49 мл Клей на одно соединение d90 ≈ 29 мл Клей на все соединения изделия ≈ 78 мл Очиститель P-1050 ≈ 39 мл Фаска на трубе 5 мм под 15° Разметка глубины вклейки на трубе 70 мм Схватывание (стык держат неподвижно) 30 мин — 15–38 °C
2 ч — 4–15 °C
12 ч — 0–4 °CВыдержка до давления до 1,1 МПа 1 ч 30 мин — 15–38 °C
4 ч — 4–15 °C
3 дня — 0–4 °CВыдержка до давления 1,1–2,5 МПа (опрессовка) 24 ч — 15–38 °C
2 дня — 4–15 °C
8 дней — 0–4 °CРасход — по таблице Bailey для клея L-6023; тонкий ровный слой на трубу и в раструб. При влажности выше 60 % выдержку увеличивают в полтора раза. Клей и очиститель на весь узел — в калькуляторе расхода клея.
Диаметр линии подбирают по скорости потока: для напорных участков бассейна ориентир 1,5–2 м/с. Заужение ради экономии оборачивается ростом потерь напора на каждом переходе. Опрессовку стыков d125 в тепле (15–38 °C) проводят не раньше чем через 24 ч, в холоде — дольше: сроки в таблице «Склейка» выше.Частые вопросы
Можно ли перейти сразу через несколько размеров?
Да, редукции ставят последовательно: например, 110→63 и 63→50. Одна муфта на большой перепад встречается реже, поэтому пара последовательных переходов — обычное решение; на гидравлике это почти не сказывается.
Подходит ли для горячей воды и отопления?
Нет. НПВХ (PVC-U) рассчитан на среду до +45 °C: это холодное водоснабжение, бассейны, водоподготовка, полив, технологические линии. При нагреве материал теряет жесткость, а допустимое давление падает.
Совместим ли с трубами других производителей?
Да. Клеевые трубы и фитинги НПВХ выпускаются в единой метрической размерности (20, 25, 32, 50, 63, 110 мм и далее): раструб рассчитан на наружный диаметр трубы, поэтому изделия разных марок PVC-U стыкуются между собой без переходников.
-
Общая информация Тип Муфта редукционная Тип соединения Клеевое Гарантия, лет 1 Технические характеристики Рабочее давление, бар 10 Дополнительная информация Материал НПВХ (PVC-U) Размеры и масса Вес, кг 1.5 Диаметр, мм 125 Меньший диаметр, мм 90 Наружный диаметр раструба, мм 136 Глубина раструба, мм 70 Габаритная длина, мм 145 Наружный диаметр малого раструба, мм 98,8 Глубина малого раструба, мм 51 Информация о производителе Торговая марка Aquaviva -
