Муфта редукционная клеевая d140×110 мм PN10
ориентировочно к Срок поставки уточнит менеджер
| Диаметр, мм | 140 |
| Рабочее давление, бар | 10 |
| Тип соединения | Клеевое |
| Материал | НПВХ (PVC-U) |
| Торговая марка | Aquaviva |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Документы
- Задать вопрос
-
Редукционная муфта НПВХ 140×110 мм ступенчато меняет диаметр напорной линии: в раструбы вклеиваются трубы двух разных размеров. Ставится там, где магистраль переходит на меньший диаметр — на отводах к оборудованию, форсункам, точкам разбора.
Возможности
Переход в одном фитингене нужно городить пару «втулка + муфта»: оба диаметра вклеиваются напрямуюПлавное изменение потокаконическая форма снижает турбулентность и гидравлический шум на переходеКлеевые раструбы с упоромтруба садится на расчетную глубину — шов получается полным и держит давление линииХимически стойкий НПВХпереход работает в хлорированной и реагентной воде без коррозииКлючевые преимущества
- Большая сторона — Ø140 мм, малая — Ø110 мм (наружные диаметры труб)
- Давление узла ограничивается PN самой трубы, а не муфты
- Склейка d140: фаска 5 мм под 15°, клей Bailey L-6023 и очиститель P-1050 — расход и выдержка в таблице ниже
- Соседние типоразмеры — в разделе НПВХ клеевые
Технические характеристики
Параметр Значение Тип изделия муфта редукционная Диаметр 140 мм Меньший диаметр 110 мм Рабочее давление (PN) 10 бар при 20 °C Тип соединения Клеевое Материал НПВХ (PVC-U) Цвет темно-серый Масса 1.8 кг Гарантия 1 год Температура среды до +45 °C Монтажные размеры

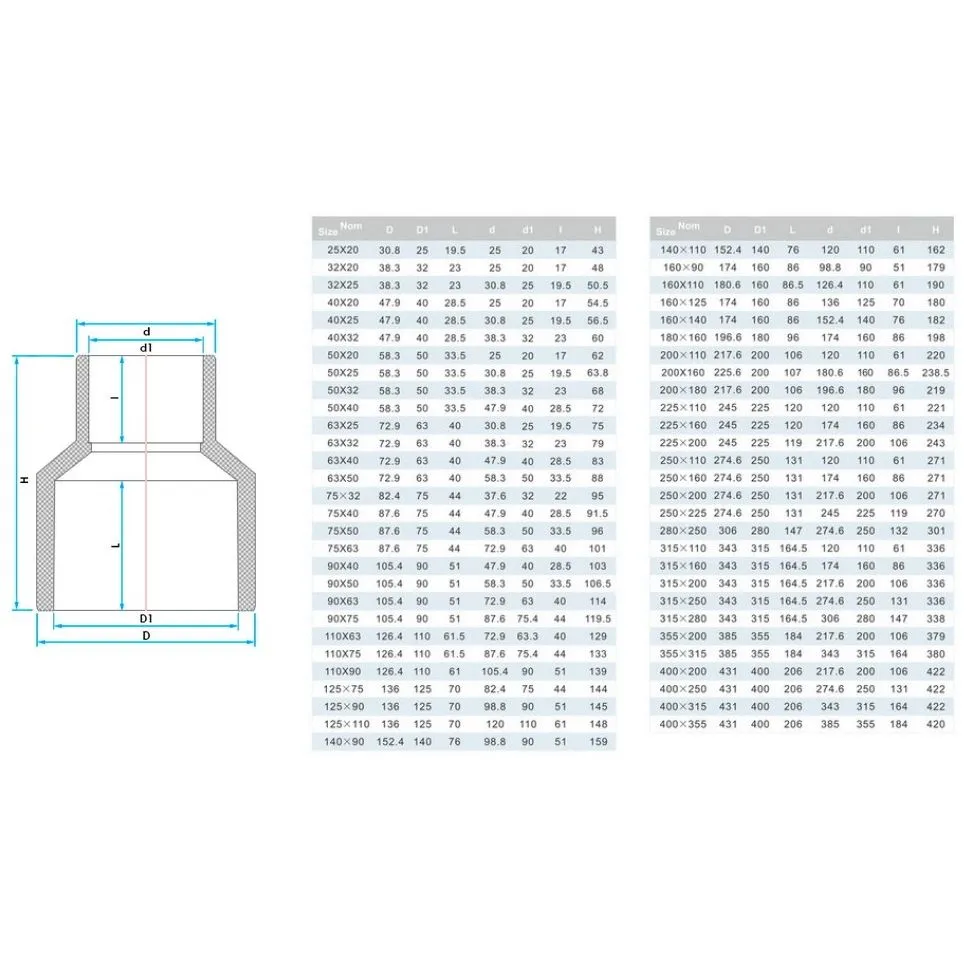

Размер Значение Наружный диаметр большого раструба (D) 152,4 мм Глубина большого раструба (L) 76 мм Наружный диаметр малого раструба (d) 120 мм Глубина малого раструба (l) 61 мм Габаритная длина (H) 162 мм Буквы в скобках — как на схеме в фотогалерее товара; размеры — по технической документации поставщика.
Склейка d140: расход и выдержка
Параметр Значение Клеевых соединений на изделие 1 × d140 + 1 × d110 Клей на одно соединение d140 ≈ 68 мл Клей на одно соединение d110 ≈ 34 мл Клей на все соединения изделия ≈ 101 мл Очиститель P-1050 ≈ 51 мл Фаска на трубе 5 мм под 15° Разметка глубины вклейки на трубе 76 мм Схватывание (стык держат неподвижно) 30 мин — 15–38 °C
2 ч — 4–15 °C
12 ч — 0–4 °CВыдержка до давления до 1,1 МПа 1 ч 30 мин — 15–38 °C
4 ч — 4–15 °C
3 дня — 0–4 °CВыдержка до давления 1,1–2,5 МПа (опрессовка) 24 ч — 15–38 °C
2 дня — 4–15 °C
8 дней — 0–4 °CРасход — по таблице Bailey для клея L-6023; тонкий ровный слой на трубу и в раструб. При влажности выше 60 % выдержку увеличивают в полтора раза. Клей и очиститель на весь узел — в калькуляторе расхода клея.
Диаметр линии подбирают по скорости потока: для напорных участков бассейна ориентир 1,5–2 м/с. Заужение ради экономии оборачивается ростом потерь напора на каждом переходе. Опрессовку стыков d140 в тепле (15–38 °C) проводят не раньше чем через 24 ч, в холоде — дольше: сроки в таблице «Склейка» выше.Частые вопросы
Можно ли перейти сразу через несколько размеров?
Да, редукции ставят последовательно: например, 110→63 и 63→50. Одна муфта на большой перепад встречается реже, поэтому пара последовательных переходов — обычное решение; на гидравлике это почти не сказывается.
Когда можно подавать давление?
Схватывание стыка d140 при 15–38 °C занимает около 30 мин — все это время соединение держат неподвижно. Рабочее давление до 1,1 МПа можно подавать через 1 ч 30 мин, опрессовку до 2,5 МПа проводят через 24 ч. При 0–4 °C те же этапы занимают 3 дня и 8 дней, при влажности выше 60 % сроки увеличивают в полтора раза.
Подходит ли для горячей воды и отопления?
Нет. НПВХ (PVC-U) рассчитан на среду до +45 °C: это холодное водоснабжение, бассейны, водоподготовка, полив, технологические линии. При нагреве материал теряет жесткость, а допустимое давление падает.
-
Общая информация Тип Муфта редукционная Тип соединения Клеевое Гарантия, лет 1 Технические характеристики Рабочее давление, бар 10 Дополнительная информация Материал НПВХ (PVC-U) Размеры и масса Вес, кг 1.8 Диаметр, мм 140 Меньший диаметр, мм 110 Наружный диаметр раструба, мм 152,4 Глубина раструба, мм 76 Габаритная длина, мм 162 Наружный диаметр малого раструба, мм 120 Глубина малого раструба, мм 61 Информация о производителе Торговая марка Aquaviva -
