Муфта редукционная клеевая d225×200 мм PN10
ориентировочно к Срок поставки уточнит менеджер
| Диаметр, мм | 225 |
| Рабочее давление, бар | 10 |
| Тип соединения | Клеевое |
| Материал | НПВХ (PVC-U) |
| Торговая марка | Aquaviva |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Документы
- Задать вопрос
-
Редукционная муфта НПВХ 225×200 мм ступенчато меняет диаметр напорной линии: в раструбы вклеиваются трубы двух разных размеров. Ставится там, где магистраль переходит на меньший диаметр — на отводах к оборудованию, форсункам, точкам разбора.
Возможности
Переход в одном фитингене нужно городить пару «втулка + муфта»: оба диаметра вклеиваются напрямуюПлавное изменение потокаконическая форма снижает турбулентность и гидравлический шум на переходеКлеевые раструбы с упоромтруба садится на расчетную глубину — шов получается полным и держит давление линииХимически стойкий НПВХпереход работает в хлорированной и реагентной воде без коррозииКлючевые преимущества
- Большая сторона — Ø225 мм, малая — Ø200 мм (наружные диаметры труб)
- Давление узла ограничивается PN самой трубы, а не муфты
- Склейка d225: фаска 5–6 мм под 15°, клей Bailey L-5023 и очиститель P-1050 — расход и выдержка в таблице ниже
- Соседние типоразмеры — в разделе НПВХ клеевые
Технические характеристики
Параметр Значение Тип изделия муфта редукционная Диаметр 225 мм Меньший диаметр 200 мм Рабочее давление (PN) 10 бар при 20 °C Тип соединения Клеевое Материал НПВХ (PVC-U) Цвет темно-серый Масса 2.625 кг Гарантия 1 год Температура среды до +45 °C Монтажные размеры

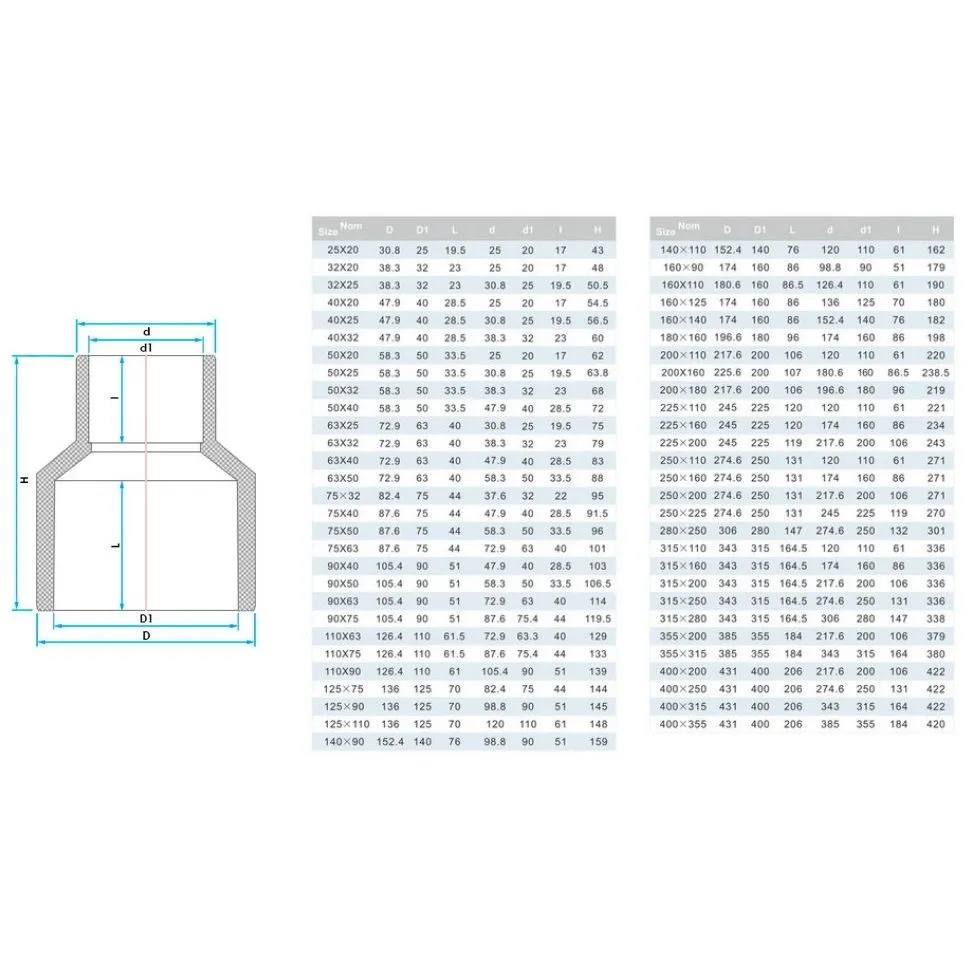

Размер Значение Наружный диаметр большого раструба (D) 245 мм Глубина большого раструба (L) 119 мм Наружный диаметр малого раструба (d) 217,6 мм Глубина малого раструба (l) 106 мм Габаритная длина (H) 243 мм Буквы в скобках — как на схеме в фотогалерее товара; размеры — по технической документации поставщика.
Склейка d225: расход и выдержка
Параметр Значение Клеевых соединений на изделие 1 × d225 + 1 × d200 Клей на одно соединение d225 ≈ 288 мл Клей на одно соединение d200 ≈ 200 мл Клей на все соединения изделия ≈ 488 мл Очиститель P-1050 ≈ 244 мл Фаска на трубе 5–6 мм под 15° Разметка глубины вклейки на трубе 119 мм Схватывание (стык держат неподвижно) 2 ч — 15–38 °C
8 ч — 4–15 °C
24 ч — 0–4 °CВыдержка до давления до 0,68 МПа 2 дня — 15–38 °C
4 дня — 4–15 °C
8 дней — 0–4 °CРасход — по таблице Bailey для клея L-5023; тонкий ровный слой на трубу и в раструб. При влажности выше 60 % выдержку увеличивают в полтора раза. Клей и очиститель на весь узел — в калькуляторе расхода клея.
Диаметр линии подбирают по скорости потока: для напорных участков бассейна ориентир 1,5–2 м/с. Заужение ради экономии оборачивается ростом потерь напора на каждом переходе. Опрессовку стыков d225 в тепле (15–38 °C) проводят не раньше чем через 2 дня, в холоде — дольше: сроки в таблице «Склейка» выше.Частые вопросы
Можно ли перейти сразу через несколько размеров?
Да, редукции ставят последовательно: например, 110→63 и 63→50. Одна муфта на большой перепад встречается реже, поэтому пара последовательных переходов — обычное решение; на гидравлике это почти не сказывается.
Подходит ли для горячей воды и отопления?
Нет. НПВХ (PVC-U) рассчитан на среду до +45 °C: это холодное водоснабжение, бассейны, водоподготовка, полив, технологические линии. При нагреве материал теряет жесткость, а допустимое давление падает.
Совместим ли с трубами других производителей?
Да. Клеевые трубы и фитинги НПВХ выпускаются в единой метрической размерности (20, 25, 32, 50, 63, 110 мм и далее): раструб рассчитан на наружный диаметр трубы, поэтому изделия разных марок PVC-U стыкуются между собой без переходников.
-
Общая информация Тип Муфта редукционная Тип соединения Клеевое Гарантия, лет 1 Технические характеристики Рабочее давление, бар 10 Дополнительная информация Материал НПВХ (PVC-U) Размеры и масса Вес, кг 2.625 Диаметр, мм 225 Меньший диаметр, мм 200 Наружный диаметр раструба, мм 245 Глубина раструба, мм 119 Габаритная длина, мм 243 Наружный диаметр малого раструба, мм 217,6 Глубина малого раструба, мм 106 Информация о производителе Торговая марка Aquaviva -
