Тройник редукционный клеевой 90° d75×63 мм PN10
ориентировочно к Срок поставки уточнит менеджер
| Диаметр, мм | 75 |
| Рабочее давление, бар | 10 |
| Тип соединения | Клеевое |
| Материал | НПВХ (PVC-U) |
| Торговая марка | Aquaviva |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Документы
- Задать вопрос
-
Редукционный тройник НПВХ 75×63 мм отводит от магистрали линию меньшего диаметра: магистральные концы Ø75 мм проходят насквозь, боковой отвод Ø63 мм уводит поток к оборудованию или точке разбора.
Возможности
Три полноценных клеевых швакаждый раструб держит давление наравне с трубой — узел без слабых местЛитой корпусмонолит без сварных швов: некуда течь и нечему расслаиватьсяПродуманная гидравликаплавные внутренние радиусы снижают завихрения в точке деления потокаХимстойкий НПВХработает в хлорированной и реагентной воде без коррозииКлючевые преимущества
- Один типоразмерный ряд со всеми трубами PVC-U
- Давление узла — по PN примененной трубы
- Склейка d75: фаска 5 мм под 15°, клей Bailey L-6023 и очиститель P-1050 — расход и выдержка в таблице ниже
- Трубы и остальная фасонина — в разделе
Технические характеристики
Параметр Значение Тип изделия тройник редукционный Диаметр 75 мм Меньший диаметр 63 мм Угол 90° Рабочее давление (PN) 10 бар при 20 °C Тип соединения Клеевое Материал НПВХ (PVC-U) Цвет темно-серый Страна производства Китай Гарантия 1 год Температура среды до +45 °C Монтажные размеры

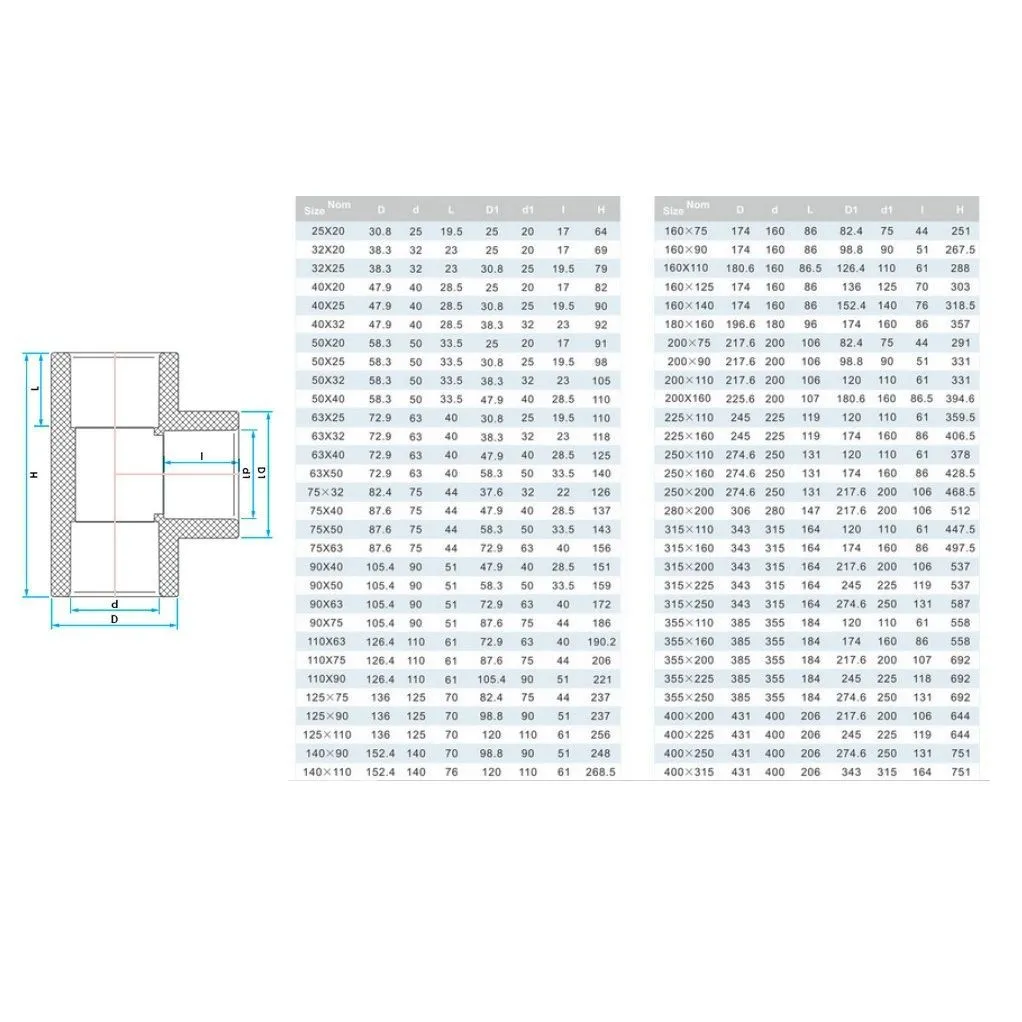

Размер Значение Наружный диаметр раструба прямого прохода (D) 87,6 мм Глубина раструба прямого прохода (L) 44 мм Наружный диаметр раструба отвода (D1) 72,9 мм Глубина раструба отвода (l) 40 мм Длина по прямому проходу (H) 156 мм Буквы в скобках — как на схеме в фотогалерее товара; размеры — по технической документации поставщика.
Склейка d75: расход и выдержка
Параметр Значение Клеевых соединений на изделие 2 × d75 + 1 × d63 Клей на одно соединение d75 ≈ 25 мл Клей на одно соединение d63 ≈ 21 мл Клей на все соединения изделия ≈ 71 мл Очиститель P-1050 ≈ 36 мл Фаска на трубе 5 мм под 15° Разметка глубины вклейки на трубе 44 мм Схватывание (стык держат неподвижно) 30 мин — 15–38 °C
2 ч — 4–15 °C
12 ч — 0–4 °CВыдержка до давления до 1,1 МПа 1 ч 30 мин — 15–38 °C
4 ч — 4–15 °C
3 дня — 0–4 °CВыдержка до давления 1,1–2,5 МПа (опрессовка) 24 ч — 15–38 °C
2 дня — 4–15 °C
8 дней — 0–4 °CРасход — по таблице Bailey для клея L-6023; тонкий ровный слой на трубу и в раструб. При влажности выше 60 % выдержку увеличивают в полтора раза. Клей и очиститель на весь узел — в калькуляторе расхода клея.
Собирая тройниковый узел, приклеивайте по одному раструбу за подход и давайте стыку схватиться: удобнее контролировать соосность, и фитинг не «плывет» по свежему клею. Опрессовку стыков d75 в тепле (15–38 °C) проводят не раньше чем через 24 ч, в холоде — дольше: сроки в таблице «Склейка» выше.Частые вопросы
Когда вместо прямого тройника ставят 45°?
Там, где боковой поток надо ввести в магистраль по ходу движения — например, на всасывающих коллекторах и переливах: острый угол не создает встречного удара и экономит напор. Для обычной разводки под прямым углом достаточно тройника 90°.
Когда можно подавать давление?
Схватывание стыка d75 при 15–38 °C занимает около 30 мин — все это время соединение держат неподвижно. Рабочее давление до 1,1 МПа можно подавать через 1 ч 30 мин, опрессовку до 2,5 МПа проводят через 24 ч. При 0–4 °C те же этапы занимают 3 дня и 8 дней, при влажности выше 60 % сроки увеличивают в полтора раза.
Подходит ли для горячей воды и отопления?
Нет. НПВХ (PVC-U) рассчитан на среду до +45 °C: это холодное водоснабжение, бассейны, водоподготовка, полив, технологические линии. При нагреве материал теряет жесткость, а допустимое давление падает.
-
Общая информация Тип Тройник редукционный Тип соединения Клеевое Гарантия, лет 1 Технические характеристики Рабочее давление, бар 10 Дополнительная информация Материал НПВХ (PVC-U) Размеры и масса Диаметр, мм 75 Меньший диаметр, мм 63 Угол, ° 90 Наружный диаметр раструба, мм 87,6 Глубина раструба, мм 44 Габаритная длина, мм 156 Наружный диаметр малого раструба, мм 72,9 Глубина малого раструба, мм 40 Информация о производителе Торговая марка Aquaviva Страна Китай -
