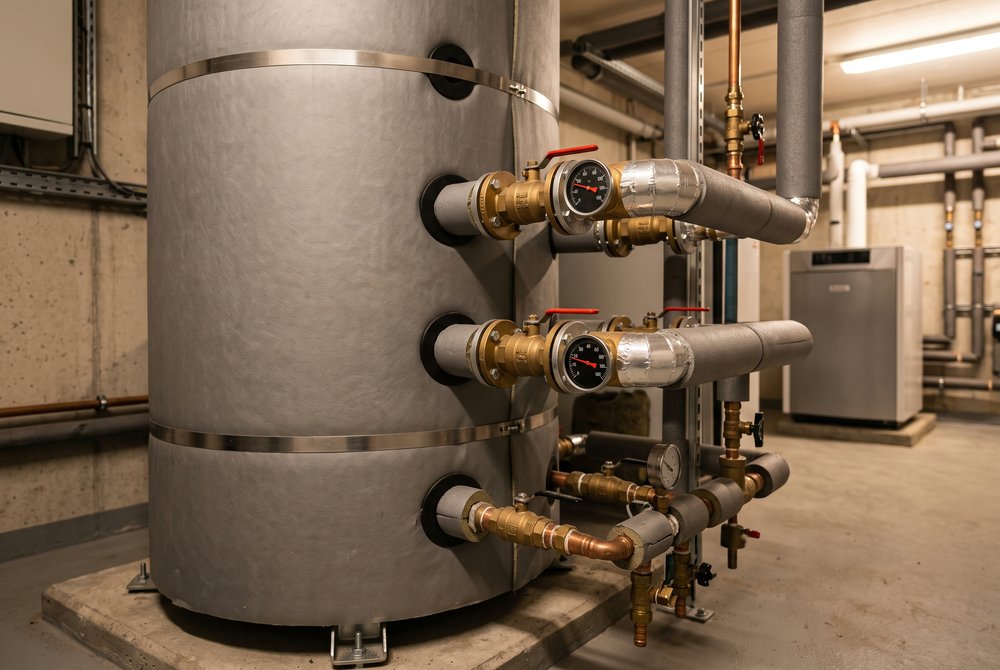

Теплоаккумуляторы с теплообменником
Теплоаккумуляторы со встроенным теплообменником: внутри стального бака проходит один или два змеевика, через которые тепло передается без смешивания теплоносителей. Так к одной буферной емкости подключают твердотопливный котел, солнечные коллекторы, тепловой насос или контур горячей воды. Отгружаем со склада в Петербурге за час. Читать далее...
Обычный теплоаккумулятор — это просто бак с патрубками, в котором вода котла и вода системы отопления одна и та же. Теплообменник внутри бака нужен, когда источники тепла нельзя смешивать: у них разный теплоноситель, разное давление или разная температура. Змеевик отдает тепло воде в емкости через стенку трубы, и каждый контур живет своей жизнью.
Когда нужен змеевик
- Солнечные коллекторы — в них циркулирует антифриз под своим давлением; нижний змеевик отдает солнечное тепло в самую холодную зону бака, где разница температур максимальна.
- Тепловой насос — работает с небольшой дельтой температур и большим расходом, ему нужен теплообменник большой площади в нижней части емкости.
- Второй котел или камин с водяным контуром — источник с открытой системой или другим давлением подключают через змеевик, чтобы не объединять гидравлику.
- Горячая вода — змеевик из нержавеющей стали в верхней, самой горячей зоне греет воду проточно; такие модели собраны отдельно — теплоаккумуляторы с ГВС.
Один теплообменник или два
| Один нижний змеевик | Самая частая схема: твердотопливный или электрокотел заряжает бак напрямую, солнечный контур или тепловой насос — через змеевик снизу |
| Два змеевика (нижний и верхний) | Нижний — под низкотемпературный источник, верхний — под догрев или под контур ГВС. Три источника тепла в одной емкости |
| Змеевик плюс контур ГВС | Отопление, гелиосистема и горячая вода в одном баке — вариант для дома, где котельная небольшая, а точек разбора воды много |
На что смотреть при выборе
Главный параметр змеевика — площадь поверхности в квадратных метрах: от нее зависит, сколько киловатт он передаст при рабочей разнице температур. Для гелиосистемы ориентируются примерно на 0,2 м² на каждый квадратный метр коллекторов, для теплового насоса — на площадь, которую указывает его производитель, обычно 0,25–0,3 м² на киловатт мощности. Второй параметр — материал: для отопительных контуров достаточно черной стали, для питьевой воды нужна нержавеющая. Проверьте также диаметр патрубков змеевика и наличие фланца под ТЭН на случай, если понадобится электрический догрев.
Объем бака выбирают так же, как для обычного теплоаккумулятора: 25–50 литров на киловатт мощности твердотопливного котла, точную цифру даст калькулятор объема. Для дома с котлом на дровах смотрите подборку теплоаккумуляторы для твердотопливного котла.
Подключение
Змеевик включают в контур источника со своим циркуляционным насосом, расширительным баком и группой безопасности — это отдельная гидравлическая система. Подача источника идет в верхний патрубок змеевика, обратка — в нижний, тогда теплоноситель движется навстречу расслоению воды в баке и отдает тепло полнее. Насос контура запускает контроллер по разнице температур: например, когда коллектор теплее нижней зоны бака на 6–8 °C.
Покупка в «Теплоторге»
Ходовые объемы держим на складе в Санкт-Петербурге, крупные емкости привозим под заказ напрямую от производителей. Заказ по складским позициям обрабатываем в течение часа; по городу доставка своим транспортом бесплатна от 15 000 рублей, по России — транспортными компаниями. Все модели раздела — в каталоге буферных емкостей.
