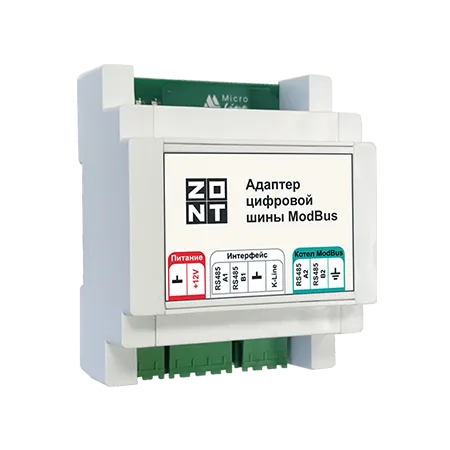

Адаптер цифровой шины Modbus (RTU)
| Особенности | управление котлами по протоколу Modbus RTU от автоматики ZONT: модуляция мощности, телеметрия, коды ошибок |
| Модель | Modbus (RTU) |
| Торговая марка | Zont |
| Страна | Россия |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, ул. Мельничная, д. 18. Построить маршрут
Оплата
- Наличными курьеру
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Задать вопрос
-
Адаптер цифровой шины Modbus (RTU) подключает термостаты и контроллеры ZONT к отопительным котлам, поддерживающим протокол Modbus RTU (Lemax, ИРБИС, ГАЗИНТЕРМ и др.). Автоматика ZONT управляет котлом напрямую по цифровой шине: плавная модуляция мощности, фактические температуры и коды ошибок — всё видно в веб-сервисе ZONT.
Возможности
Модуляция мощности Плавное регулирование горелки по цифровой шине — точное поддержание температуры и экономия газа.Телеметрия котла Считывание заданной и фактической температуры теплоносителя, состояния горелки, режимов отопления и ГВС.Коды ошибок и аварий Чтение и передача кодов ошибок котла — удалённая диагностика без выезда на объект.Modbus RTU по RS-485 Двусторонний обмен с платой котла по стандартному промышленному протоколу; линия связи с котлом — до 25 м.Ключевые преимущества
- Протестирован с котлами Lemax (Clever L после 04.2023, Omega CI E), ИРБИС (Хопер, Барс), ГАЗИНТЕРМ (Изнаир-Ч 25–70 кВт, Изнаир-А 25–100 кВт)
- Работает с термостатами и контроллерами ZONT: SMART NEW, H-1V NEW, SMART 2.0, H-1V.02, серия PRO (H700+…H5000+)
- Подключение к автоматике по K-Line (10–12 м) или RS-485 (до 200 м)
- Питание от прибора автоматики ZONT — отдельный блок питания не нужен
- К универсальному контроллеру ZONT можно подключить несколько адаптеров — управление несколькими котлами
- Монтаж на DIN-рейку, выход на рабочий режим — не более 5 секунд
Технические характеристики
Параметр Значение Напряжение питания 10–28 В Максимальный потребляемый ток 30 мА Интерфейс подключения к котлу Modbus (RTU) по RS-485, линия до 25 м Интерфейс подключения к автоматике K-Line, RS-485 Диапазон рабочих температур −30…+55 °C Габариты 90 × 71 × 57,5 мм Масса не более 200 г Монтаж на DIN-рейку Страна производства Россия Адаптер предназначен для управления котлом автоматикой ZONT по шине Modbus RTU, а не для интеграции приборов ZONT во внешние системы диспетчеризации. Один адаптер обслуживает один котёл; совместимость конкретной модели котла проверяйте в таблице ZONT.Какой адаптер подходит вашему котлу
Адаптер переводит команды прибора ZONT на язык цифровой шины котла. Один адаптер работает с одним котлом: для второго котла нужен свой.
Адаптер Котлы и протоколы Универсальный ЦШ (ECO) OpenTherm, E-Bus (Vaillant, Protherm), BridgeNet (Ariston), BSB (платы Siemens), Navien, WOLF, Kiturami. Компактный корпус 95 × 55 × 23 мм. Универсальный ЦШ (DIN) Те же протоколы, что у ECO, но корпус 90 × 71 × 57 мм под DIN-рейку — для сборки в щите. E-BUS ECO (764) Котлы Vaillant и Protherm с шиной E-Bus; котлы Ariston (BridgeNet) — только экземпляры с наклейкой «Работает и с Ariston». ARDERIA (ECO) Котлы Arderia. EMS+ (ECO) Конденсационные котлы Bosch и Buderus с протоколом EMS+, а также котлы Daesung. RINNAI v2 Котлы Rinnai: проверены серии BR-R, BR-RE, BR-C, BR-U, BR-UE, BR-S, BR-SE, RB-RMF. RINNAI Котлы Rinnai, версия первого поколения. Modbus (RTU) — этот адаптер Котлы и оборудование с открытым протоколом Modbus RTU. Частые вопросы
Для чего нужен адаптер Modbus?
Он связывает прибор ZONT с котлом или оборудованием, которое работает по открытому протоколу Modbus RTU. Контроллер выступает ведущим устройством на шине: передаёт уставку температуры и считывает параметры и коды ошибок.
Чем он отличается от универсального адаптера?
Универсальный адаптер рассчитан на фирменные протоколы бытовых котлов — OpenTherm, E-Bus, BridgeNet, Navien и другие. Modbus применяют там, где оборудование поддерживает промышленный протокол Modbus RTU.
Что даёт управление по цифровой шине?
Прибор не просто включает и выключает горелку, а задаёт котлу температуру теплоносителя, и тот плавно модулирует мощность под теплопотери дома. Дополнительно из шины считываются состояние горелки, режимы отопления и ГВС и коды аварий — они видны в приложении.
Какая гарантия?
12 месяцев с момента продажи или 24 месяца с даты производства. Производитель — ООО «Микро Лайн», Россия.
Где размещают адаптер?

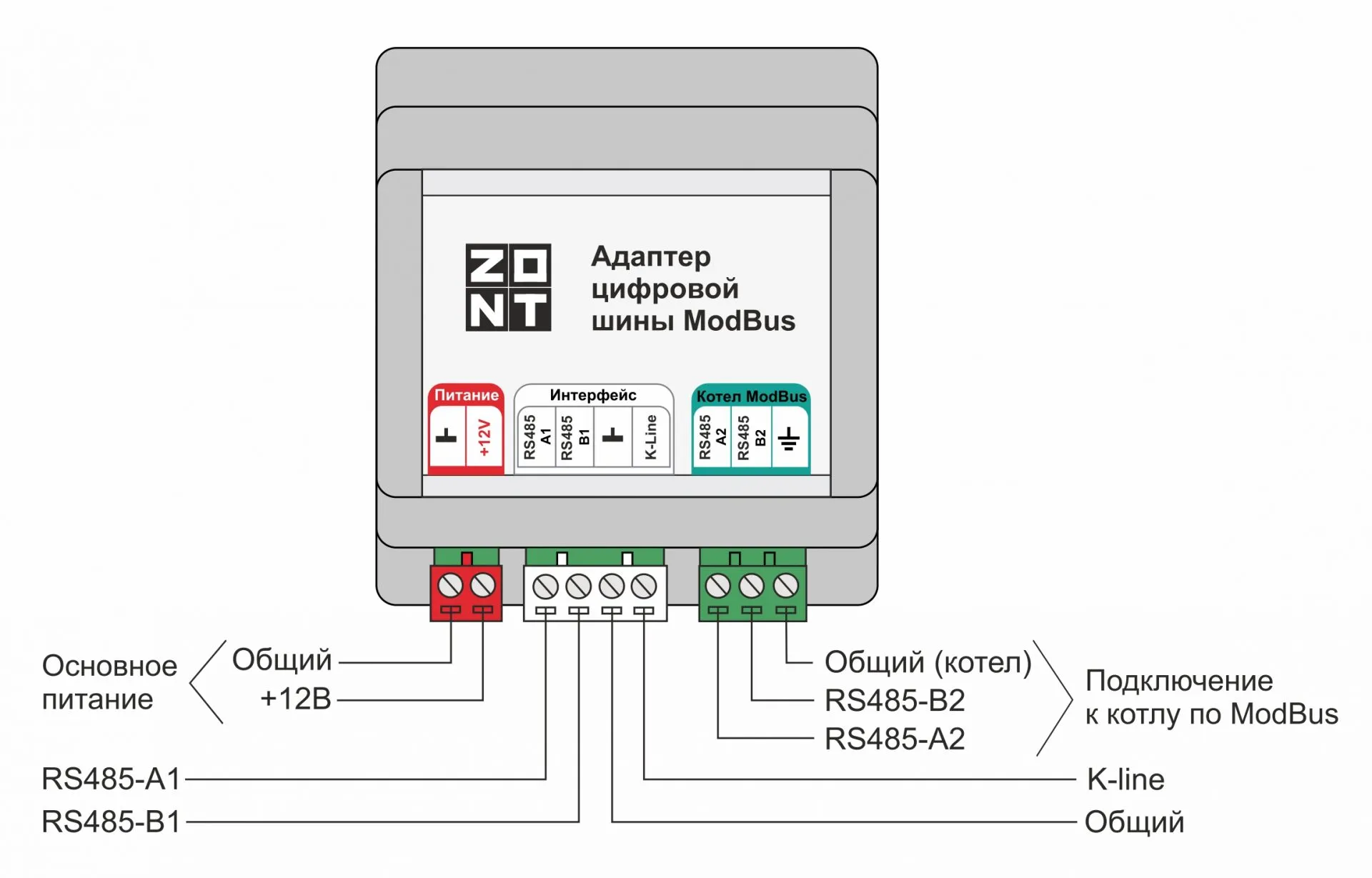

Рядом с котлом: к его плате идёт короткий кабель цифровой шины, а к прибору ZONT — витая пара RS-485 или провод K-Line. Компактный корпус ECO крепят у котла, исполнение DIN ставят в щит.
Что делать, если котёл не поддерживает цифровую шину?
Управлять релейно: прибор ZONT замыкает клеммы комнатного термостата котла. Так работает почти любой котёл, но без модуляции горелки и без чтения кодов ошибок.
Как настроить протокол?
Универсальные адаптеры определяют протокол автоматически, при необходимости его задают вручную в настройках исполнительных устройств. Для корректного отображения кодов ошибок в настройках указывают модель котла.
-
Общая информация Модель Modbus (RTU) Тип Адаптер цифровой шины Дополнительные интерфейсы K-Line, RS-485 Способ монтажа на DIN-рейку Гарантия, лет 1 Электропитание Напряжение питания, В 10–28 В Размеры и масса Вес, гр 200 Габариты (ВxШxГ), мм 90 x 71 x 57,5 Комплектация и встроенное оборудование Поддержка цифровых интерфейсов: OpenTherm / E-BUS / Navien Modbus (RTU) Дополнительная информация Особенности управление котлами по протоколу Modbus RTU от автоматики ZONT: модуляция мощности, телеметрия, коды ошибок Совместимость котлы с цифровой шиной Modbus RTU: Lemax Clever L / Omega CI E, ИРБИС (Хопер, Барс), ГАЗИНТЕРМ Изнаир; термостаты и контроллеры ZONT SMART NEW, H-1V NEW, SMART 2.0, H-1V.02, H700+/H1000+/H1500+/H2000+ PRO (.V2), H5000+ PRO.V2 Информация о производителе Торговая марка Zont Страна Россия -
