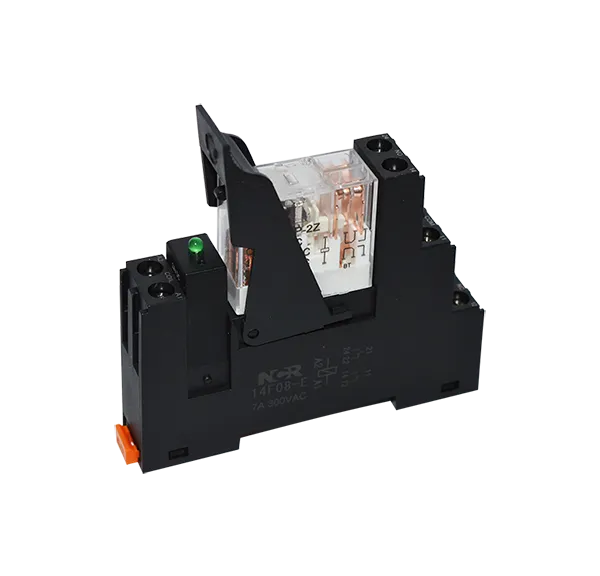

Реле промежуточное на DIN-рейку 12 В DC в сборе
| Особенности | промежуточное реле 12 В, DIN-рейка |
| Торговая марка | Zont |
| Страна | Россия |
Доставка и самовывоз
- По Санкт-Петербургу - 1 500 ₽
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Наличными курьеру
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Задать вопрос
-

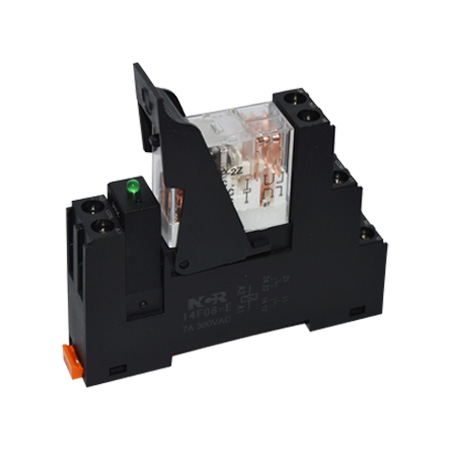

Промежуточное реле на DIN-рейку с управляющей обмоткой 12 В DC — универсальное электромагнитное устройство для коммутации электрических цепей и управления исполнительными механизмами. Поставляется в сборе с колодкой под монтаж в распределительный щит. Развязывает слаботочные выходы контроллера от силовой нагрузки.
Возможности
Коммутация нагрузки Управляющий сигнал 12 В DC переключает силовую цепь — насосы, клапаны, сервоприводы, освещение.Гальваническая развязка Изолированная катушка защищает выходы контроллера от перегрузки силовой цепью.Монтаж на DIN-рейку Крепится на стандартную рейку щита без дополнительного крепежа — собранный модуль с колодкой.До 5 А Коммутирует ток до 5 А, напряжение до 277 В AC / 30 В DC — для типовых исполнительных устройств.Ключевые преимущества
- Управление силовой нагрузкой слаботочным выходом контроллера 12 В
- Изолированная катушка защищает управляющее устройство от перегрузки
- Монтаж на стандартную DIN-рейку без дополнительного крепежа
- Широкий диапазон рабочих температур −40…+75 °C
- Компактный корпус 80×75×15 мм для щитов с ограниченным пространством
- Универсально: отопление, освещение, сигнализация, автоматика
Технические характеристики
Параметр Значение Тип промежуточное электромагнитное реле, в сборе Управляющая обмотка 12 В DC Макс. коммутируемое напряжение до 277 В AC / до 30 В DC Макс. коммутируемый ток 5 А Диапазон рабочих температур от −40 до +75 °C Корпус пластиковый, крепление на DIN-рейку Габариты 80 × 75 × 15 мм Вес 68 г Артикул ML00000291 Напряжение на катушке не должно превышать 12 В +10%. Используйте стабилизированный источник питания — это продлевает срок службы реле.Комплектация
Зачем нужно промежуточное реле
Выходы контроллеров и блоков расширения рассчитаны на небольшой ток: «открытый коллектор» — до 100 мА, встроенное реле — до 3 А при 240 В. Промежуточное реле принимает слаботочный сигнал и коммутирует нагрузку, которую выход прибора не потянет.

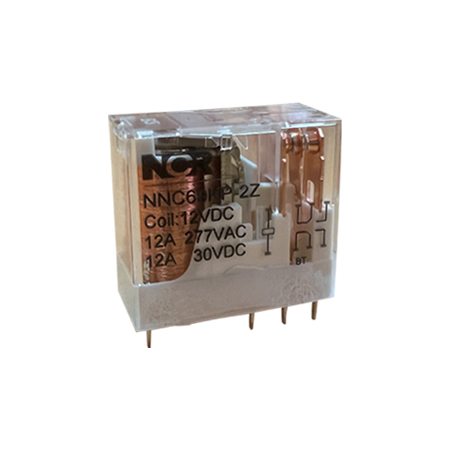

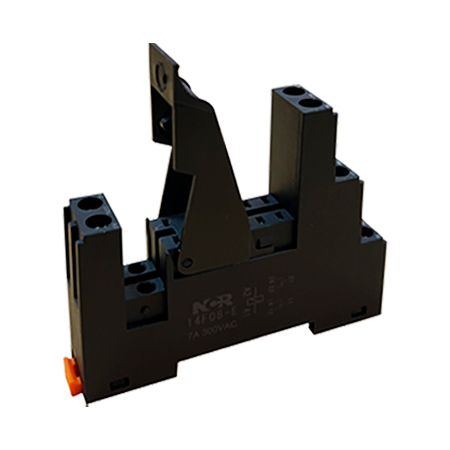

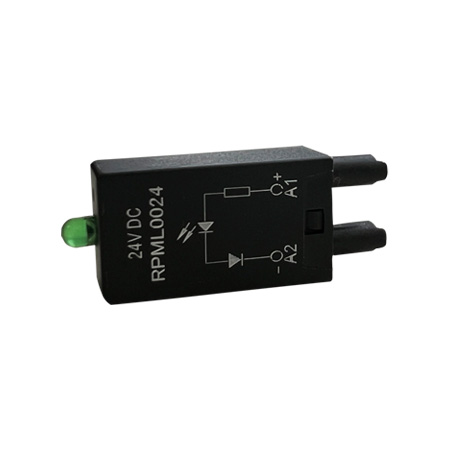

Что в комплекте Назначение Миниатюрное реле 12 В Коммутирует цепь исполнительного устройства Колодка 14F08-E на DIN-рейку Крепление в щите, с пластиковым фиксатором Индикатор для колодки Показывает, что катушка под напряжением — удобно при наладке Частые вопросы
Когда без него не обойтись?
Когда нужно включать насос, пускатель, сервопривод или другую нагрузку мощнее, чем выдерживает выход контроллера. Особенно это касается H1500+ PRO.V2, у которого встроенных реле нет вовсе.
Какое напряжение подавать на катушку?
Номинал катушки — 12 В постоянного тока, превышать его больше чем на 10 % нельзя, иначе реле выйдет из строя.
Какую нагрузку можно коммутировать?
Максимальное коммутируемое переменное напряжение — 277 В. Рабочий диапазон температур: от −40 до +75 °C, габариты собранного узла 80 × 75 × 15 мм.
Нужно ли что-то докупать?
Нет, реле поставляется в сборе: само реле, колодка на DIN-рейку и индикатор. Останется подключить катушку к выходу контроллера, а нагрузку — к контактам реле.
Можно ли управлять им по радио?
Само реле проводное. Если тянуть провод неудобно, берут радиореле МЛ-720 или радиоблок ZRE-66.
-
Общая информация Тип Реле промежуточное Способ монтажа на DIN-рейку Гарантия, лет 1 Электропитание Напряжение питания, В 12 Дополнительная информация Особенности промежуточное реле 12 В, DIN-рейка Информация о производителе Торговая марка Zont Страна Россия -
