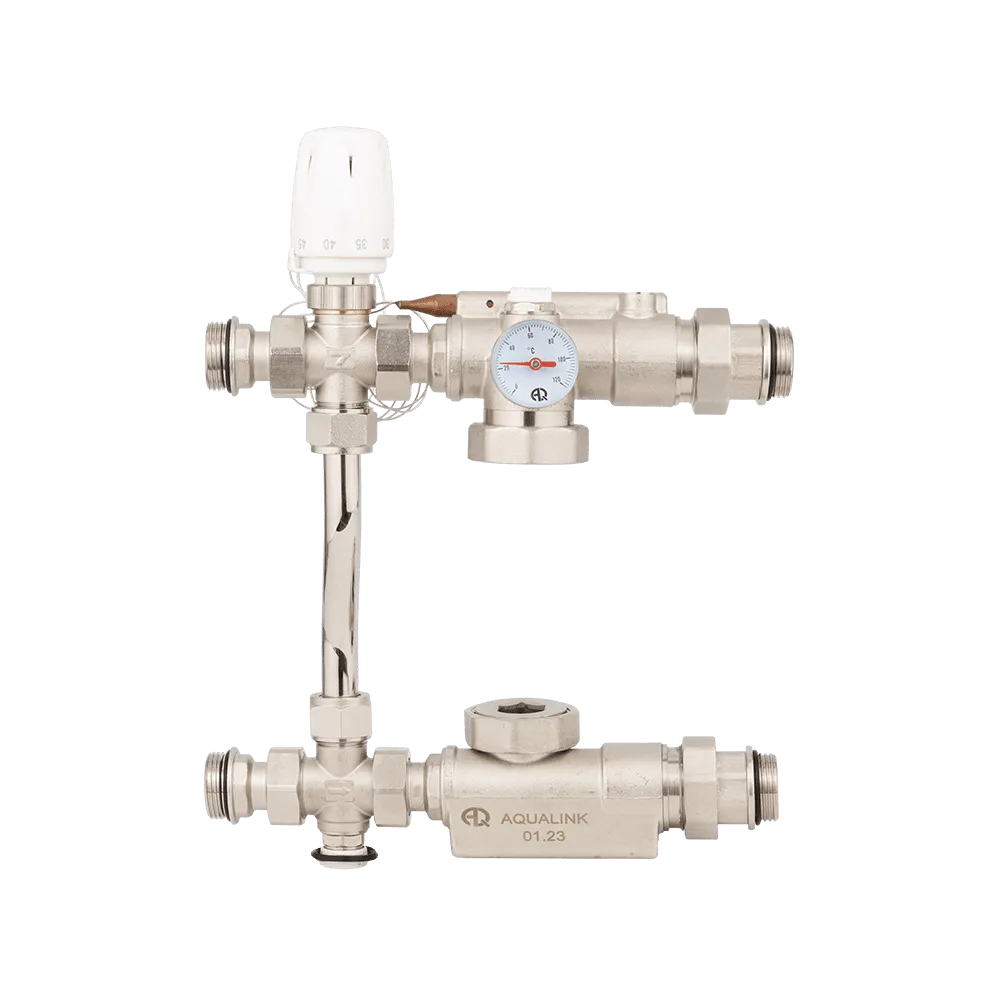

Насосно-смесительный узел универсальный с байпасом Aqualink

Входит ли в комплект циркуляционный насос?

Нет, узел поставляется без насоса. Он рассчитан на стандартный циркуляционный насос с монтажной длиной 130 мм и присоединением накидными гайками 1½" — такой насос подбирают отдельно. Подходящие модели есть в разделе циркуляционные насосы.

Как рассчитать нужный расход и подобрать насос?

Расход вторичного контура считают по формуле Q = P × 0,86 / ΔT, где P — тепловая нагрузка контура в ваттах, а ΔT — расчётная разница температур между подачей и обраткой (для тёплого пола обычно 5–10 °C). Например, контуру на 6 кВт при ΔT 5 °C нужно около 1030 л/ч. Дальше по расходу и сопротивлению петель выбирают напор насоса.

Можно ли заливать антифриз?

Да, узел работает и на воде, и на водно-гликолевом растворе. Доля гликоля не должна превышать 45 %.

Зачем нужен смесительный узел, если можно подключить пол напрямую?

Котёл греет теплоноситель до температуры, рассчитанной на радиаторы и горячую воду. Если подать её в тёплый пол напрямую, стяжка и покрытие перегреются, а ходить по полу будет некомфортно. Узел подмешивает остывшую обратку в подачу и удерживает заданную температуру контура.

Куда монтируется узел относительно коллектора?

Узел ставится между котловым (первичным) контуром и коллектором тёплого пола: трубопроводы от котла подключаются к узлу, а к его выходам G1" — распределительный коллектор. Сам коллектор и шкаф под него подбирают по числу петель: коллекторные группы, коллекторные шкафы.

Что важно проверить при пуске?

Направление потока должно совпадать со стрелками на корпусе узла и насоса. Прогрев напольной системы начинают только после полного высыхания стяжки, повышая температуру постепенно. Замерзания теплоносителя внутри узла допускать нельзя: если систему осушают на зиму, шаровые краны оставляют полуоткрытыми.
