Кровельные воронки
Внутренний водосток плоской крыши держится на одном узле. Здесь воронка для плоской кровли с электроподогревом и без него, двухуровневые модели для инверсионного пирога, воронки с трапом для эксплуатируемых крыш, парапетные, аэраторы и ремонтный переход. Подберем под битумную или мембранную кровлю, доставим по Санкт-Петербургу и ЛО. Читать далее...
Мартовская оттепель, а на крыше стоит озеро: горловину сковал лед, и вода ищет шов в кровельном ковре. Воронка для плоской кровли — единственный узел внутреннего водостока, который зимует на морозе, поэтому ее подбирают под тип кровли, нагрузку и климат. Здесь есть модели для новых крыш и для ремонта.
Как читать маркировку вида ТП-01.100/6-Э
Название воронки — ее краткая спецификация. Точные размеры модели сверяйте в карточке.
| Фрагмент | Что означает |
|---|---|
| 01, 03, 09, 44… | Конструкция: 01 — вертикальный выпуск, 03 и 04 — с трапом, 07 — с ремонтным переходом, 09 и 10 — двухуровневые, 11, 12 и 64 — горизонтальный выпуск, 44 — чугунный корпус |

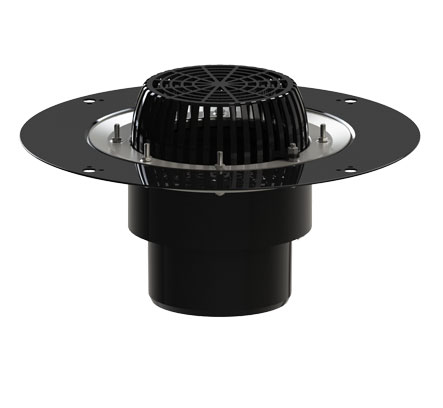

| .100 или .160 | Выпуск под трубу наружным диаметром 110 или 160 мм |
| /6, /4 | /6 — выпускной патрубок 600 мм; у серии 01 /4 — 450 мм |

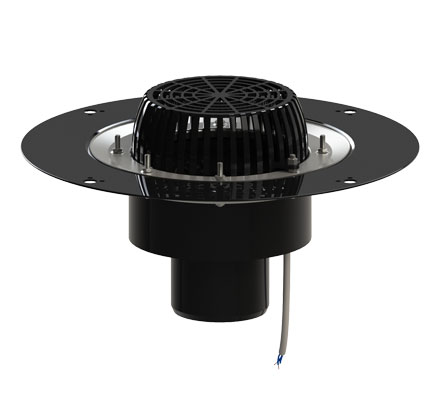

| .У | У серии 01 — увеличенная приемная часть: 444 мм вместо 360 и 10 л/с вместо 8 |
| /B | Исполнение под битумный ковер: с полимербитумным полотном или прокладкой |

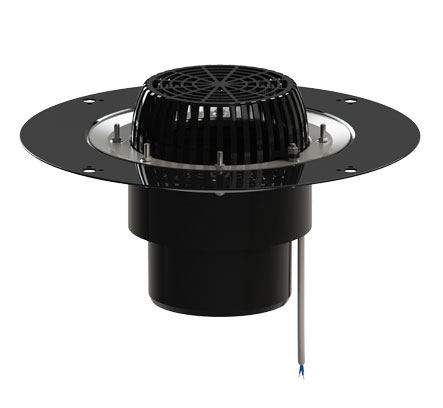

| -Э | Электрообогрев 220 В |
Как выбрать кровельную воронку
- Тип кровли — на неэксплуатируемую крышу берите воронку с листвоуловителем, она рассчитана на 150 кг. На террасу с плиткой нужна модель с трапом серий 03 или 04: она держит 300 кг.
- Материал гидроизоляции — для битумного ковра выбирайте исполнение /B. Для мембран подходят модели с прижимным фланцем из нержавеющей стали.

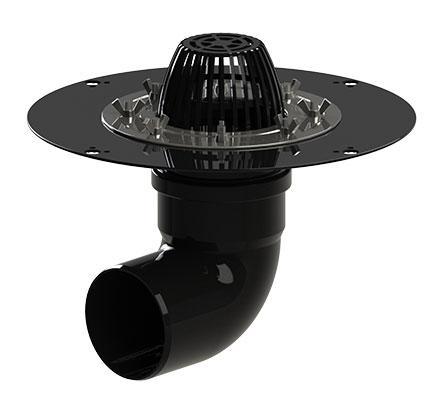

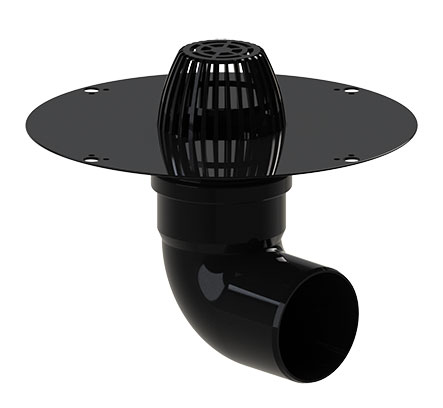

- Выпуск — вертикальный идет прямо в стояк, горизонтальный нужен, когда стояк нельзя поставить под воронкой. Длину патрубка берите по толщине пирога.
- Пропускная способность — у большинства воронок с трапом она около 4 л/с против 8–12 л/с у моделей с листвоуловителем, поэтому на ту же площадь их нужно больше.
- Материал корпуса — у большинства моделей полипропилен. Если нужна металлическая воронка под большую нагрузку, смотрите чугунную серию 44.
Нужна ли воронка с подогревом
Для Петербурга чаще всего да: зимой температура скачет через ноль, днем снег тает, а ночью вода замерзает в горловине. Внутренняя воронка с электроподогревом держит горловину открытой, греющий кабель на 220 В потребляет около 15 Вт.
Что понадобится для стояка
Стояк собирают из канализационных труб с ревизией внизу и крепят стальными хомутами. От конденсата его закрывают изоляцией для трубопроводов, на проходах через перекрытия ставят противопожарные муфты.
Частые вопросы

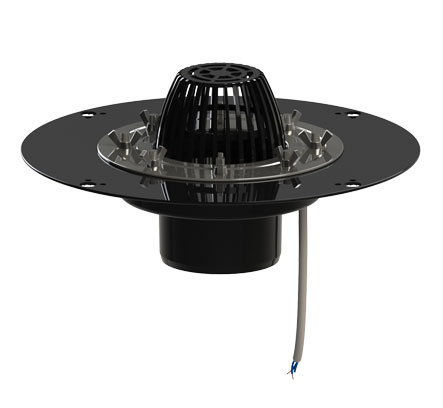

Чем отличается ТП-01.100/6 от ТП-01.100/6-Э?
Конструкцией они одинаковы: выпуск под трубу 110 мм, патрубок 600 мм, листвоуловитель и прижимной фланец. Индекс «-Э» означает встроенный электрообогрев на 220 В.
Какую воронку ставить на теплую кровлю?
Если мембрана лежит поверх утеплителя, хватит обычной воронки с патрубком нужной длины. Если утеплитель уложен на гидроизоляцию, как в инверсионной кровле, берите двухуровневую серий 09 или 10: она принимает воду с обоих уровней.
Сколько воронок нужно на кровлю?
Не меньше двух на участок: если одна забьется, работает вторая. Точное число дает расчет по площади водосбора.
Чем заменить старую воронку при ремонте кровли?
Возьмите модель серии 07 с ремонтным переходом или отдельный переход ТП-82.100. Он стыкует новую воронку со старым выпуском, в том числе чугунным, без разборки стояка.
