Клей для труб НПВХ: расход по диаметрам и правила монтажа
Калькулятор расхода клея и очистителя
Считать расход вручную не обязательно: добавьте в калькулятор изделия, которые будете клеить, — трубы, муфты, отводы, тройники, краны — или укажите число соединений нужного диаметра. Он посчитает клеевые раструбы, объём клея с запасом, объём очистителя (один объём на два объёма клея), подберёт тару из ходовых банок 946 и 473 мл и покажет время схватывания для самого большого диаметра в списке. Нужные банки можно сразу отправить в корзину.
Калькулятор расхода клеяСоберите список труб и фитингов — посчитаем клей и очиститель с запасом, подберём банки 946 и 473 мл и покажем выдержку до испытаний.Рассчитать ›Нормы в калькуляторе взяты из технического каталога Bailey для клея L-6023 и очистителя P-1050, те же таблицы приведены ниже в статье. Для промежуточных диаметров, которых нет у производителя, расход рассчитан по площади склейки. Результат ориентировочный: фактический расход зависит от зазора в раструбе, толщины слоя и аккуратности монтажника.
Как считать соединения
Клей расходуется не на изделие, а на каждый клеевой раструб. Труба сама по себе клея не требует: её гладкий конец входит в раструб фитинга, и это соединение уже учтено у фитинга. Поэтому проще всего считать раструбы у фитингов и арматуры:
| Изделие | Соединений | Пояснение |
|---|---|---|
| Муфта, отвод, кран, клапан | 2 | два раструба, по одному на каждую трубу |
| Тройник | 3 | три раструба одного диаметра |
| Крестовина | 4 | четыре раструба |
| Заглушка, бурт под фланец | 1 | один клеевой раструб, вторая сторона — фланец или глухая; так же считается комбинированная муфта «клей × резьба» |
| Муфта переходная | 1 + 1 | один раструб большего диаметра и один меньшего — считайте их отдельно |
| Тройник переходной | 2 + 1 | два раструба основного диаметра и один — отвода |
| Труба с раструбом | 1 | раструбный конец трубы — одно соединение |
Расход клея по диаметрам
Расход клея растёт быстрее диаметра: у трубы 110 мм площадь склейки почти в десять раз больше, чем у трубы 20 мм, а раструб глубже. Ниже — данные Bailey для клея L-6023: сколько соединений даёт один литр и сколько клея уходит на одно соединение.
| Диаметр трубы | Соединений на 1 л | На одно соединение |
|---|---|---|
| 20 мм | 300 | около 3 мл |
| 25 мм | 200 | 5 мл |
| 32 мм | 125 | 8 мл |
| 40 мм | 90 | 11 мл |
| 50 мм | 60 | 17 мл |
| 75 мм | 40 | 25 мл |
| 110 мм | 30 | 33 мл |
| 160 мм | 10 | 100 мл |
| 200 мм | 5 | 200 мл |
| 250 мм | 2–3 | около 400 мл |
| 315 мм | 1–2 | около 670 мл |
Очиститель расходуется примерно вдвое меньше клея: на два объёма клея — один объём очистителя. При покупке удобно брать их парой: к банке клея 946 мл — очиститель 473 мл.
Глубина раструба и ширина фаски
Перед склейкой на трубе размечают глубину захода в раструб — по этой метке видно, что труба вошла до упора. Фаска на торце нужна, чтобы труба не сгребала клей со стенок раструба при вводе. Значения ниже — для напорных труб и фитингов НПВХ по каталогу Bailey.
| Наружный диаметр | Глубина раструба | Ширина фаски |
|---|---|---|
| 16 мм | 14 мм | 1,5 мм |
| 20 мм | 16 мм | 1,5 мм |
| 25 мм | 19 мм | 3 мм |
| 32 мм | 22 мм | 3 мм |
| 40 мм | 26 мм | 3 мм |
| 50 мм | 31 мм | 3 мм |
| 63 мм | 38 мм | 5 мм |
| 75 мм | 44 мм | 5 мм |
| 90 мм | 51 мм | 5 мм |
| 110 мм | 61 мм | 5 мм |
| 125 мм | 69 мм | 5 мм |
| 140 мм | 76 мм | 5 мм |
| 160 мм | 86 мм | 5 мм |
| 200 мм | 106 мм | 5 мм |
| 225 мм | 119 мм | 5–6 мм |
| 250 мм | 131 мм | 6 мм |
| 315 мм | 164 мм | 6 мм |
| 400 мм | 206 мм | 6 мм |
Фаску снимают под углом около 15°. На малых диаметрах достаточно напильника, на больших удобнее фаскосниматель: он даёт ровную кромку по всей окружности.
Что понадобится для монтажа
Трубопровод из НПВХ собирается без сварочного аппарата, паяльника и электроинструмента. Всё, что нужно, помещается в небольшую сумку:
- Труборез роликовый или ножовка с мелким зубом — торец должен быть перпендикулярен оси трубы.
- Фаскосниматель или напильник для фаски на торце.
- Очиститель (праймер) для НПВХ — обезжиривает и слегка размягчает поверхность перед клеем.
- Клей для НПВХ нужной вязкости под ваш диаметр и температуру на объекте.
- Кисть подходящей ширины — обычно она встроена в крышку банки. Для труб от 110 мм берите отдельную кисть шириной около половины диаметра.
- Маркер для метки глубины раструба и чистые безворсовые салфетки.
- Перчатки, стойкие к растворителям, и защитные очки.
Монтаж шаг за шагом
Клеевое соединение НПВХ — это не склейка в бытовом смысле, а холодная сварка: растворитель в составе клея размягчает поверхности трубы и раструба, а после испарения они превращаются в единое целое. Отсюда главные требования — чистые поверхности, свежий клей, быстрая и плотная стыковка.
- Подготовьте детали. Отрежьте трубу нужной длины, проверьте торец угольником. Уберите заусенцы внутри и снаружи, снимите фаску под углом 15°. Примерьте фитинг «насухо»: труба должна входить в раструб на две трети глубины и держаться на трении.
- Разметьте глубину. Отметьте маркером на трубе глубину раструба по таблице выше. По метке вы поймёте, что труба вошла до упора.

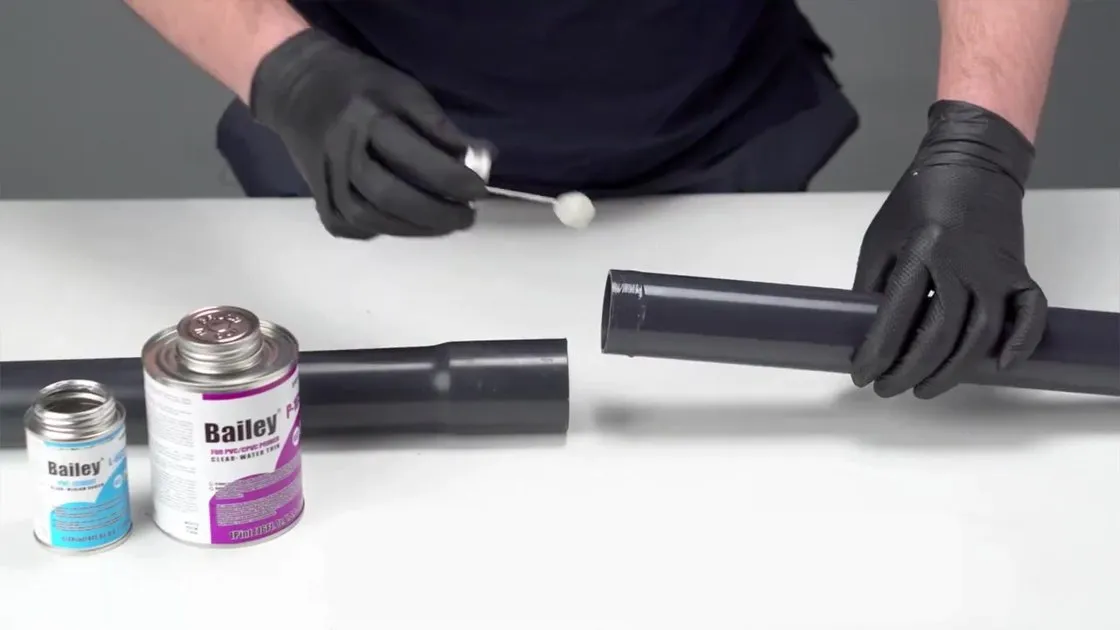

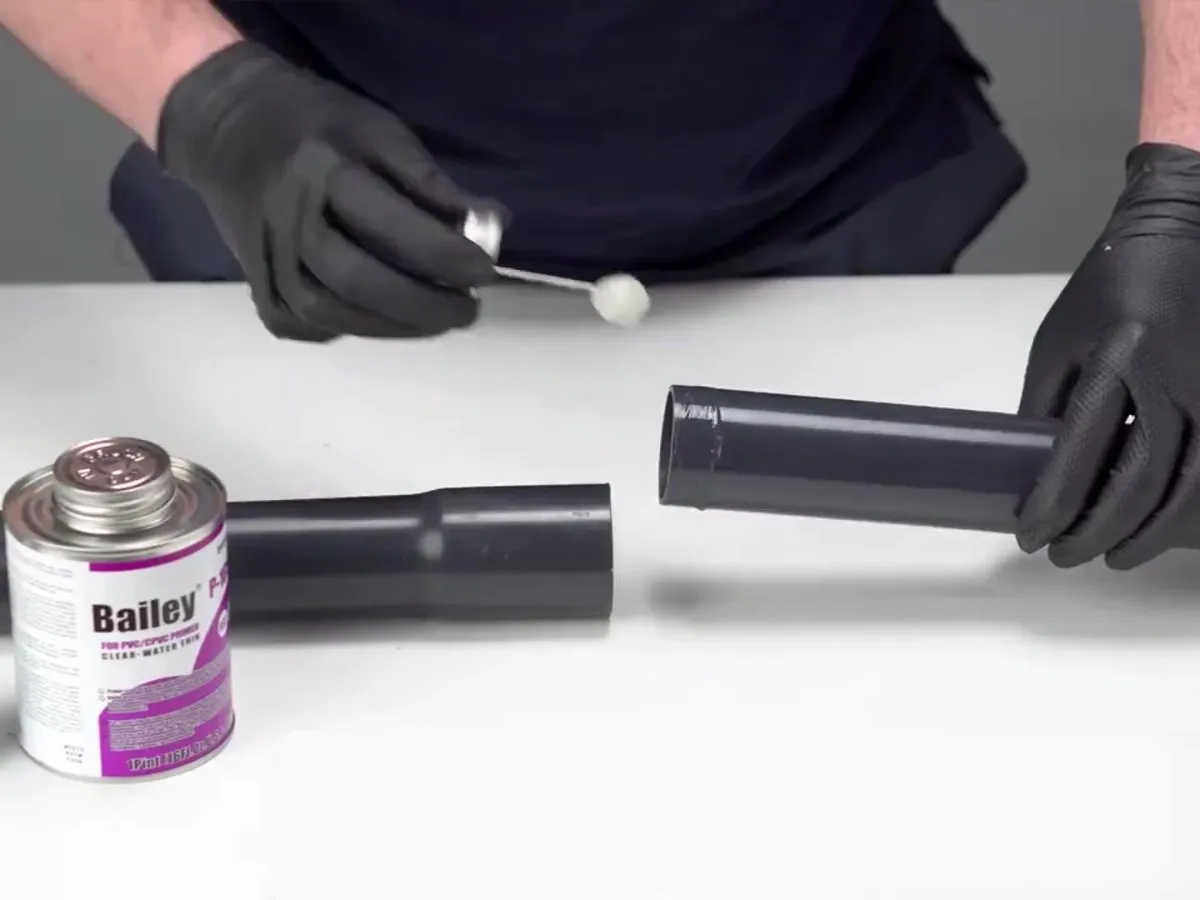

- Очистите поверхности. Удалите грубую грязь, при необходимости зачистите блестящую поверхность шлифовальной лентой. Протрите наружную поверхность трубы и внутреннюю поверхность раструба очистителем — для каждой операции берите чистую салфетку. Дайте очистителю испариться: клей наносят на сухую поверхность.
- Нанесите клей. Ровным слоем — сначала на внутреннюю поверхность раструба, затем более обильно на конец трубы по всей глубине захода. Кисть ведите вдоль оси, без пропусков. Не дайте клею подсохнуть: между нанесением и стыковкой — считанные секунды.
- Соедините. Введите трубу в раструб до метки одним движением, слегка поворачивая на четверть оборота — так клей распределяется по всей поверхности. Удерживайте соединение под нажимом около 30 секунд: конусный раструб стремится вытолкнуть трубу обратно.
- Уберите излишки. Валик клея по кромке раструба снимите салфеткой: он должен быть ровным и сплошным по всей окружности. Если валика нет на части окружности — клея было мало, соединение лучше переделать, пока клей не схватился.
Готовый узел не трогайте до схватывания, а трубопровод не заполняйте до окончания выдержки — сколько ждать, показывает следующий раздел. Собранную систему во время сушки не закрывайте в глухом коробе: парам растворителя нужен выход.
Время схватывания и гидроиспытания
Время выдержки зависит от диаметра и температуры: чем толще труба и холоднее на объекте, тем дольше растворитель выходит из соединения. Схватывание — момент, когда соединение можно отпустить и переходить к следующему. Выдержка до испытаний — время, после которого в трубопровод можно подать давление.
| Температура | 16–32 мм | 40–50 мм | 63–200 мм | 225–355 мм | более 355 мм |
|---|---|---|---|---|---|
| 15–38 °C | 2 мин | 5 мин | 30 мин | 2 ч | 4 ч |
| 4–15 °C | 5 мин | 10 мин | 2 ч | 8 ч | 16 ч |
| 0–4 °C | 10 мин | 15 мин | 12 ч | 24 ч | 48 ч |
| Температура | 16–32 мм | 40–50 мм | 63–200 мм | 225–355 мм | более 355 мм |
|---|---|---|---|---|---|
| 15–38 °C | 15 мин / 6 ч | 20 мин / 12 ч | 1,5 ч / 24 ч | 48 ч | 72 ч |
| 4–15 °C | 20 мин / 12 ч | 45 мин / 24 ч | 4 ч / 48 ч | 96 ч | 6 дней |
| 0–4 °C | 30 мин / 48 ч | 1 ч / 96 ч | 72 ч / 8 дней | 8 дней | 14 дней |
Для диаметров от 225 мм испытательное давление ограничено 0,68 МПа. При относительной влажности выше 60 % растворитель испаряется медленнее — закладывайте выдержку примерно в полтора раза больше табличной. Во время сушки соединения не должны испытывать нагрузок: не тяните трубопровод, не крепите к нему тяжёлую арматуру.
Какой клей и очиститель выбрать
Клеи для НПВХ отличаются вязкостью и скоростью схватывания. Густой клей заполняет большой зазор в раструбе крупного диаметра, жидкий — быстрее схватывается и лучше работает на холоде. Ассортимент Bailey закрывает все типовые случаи:
| Состав | Для чего |
|---|---|

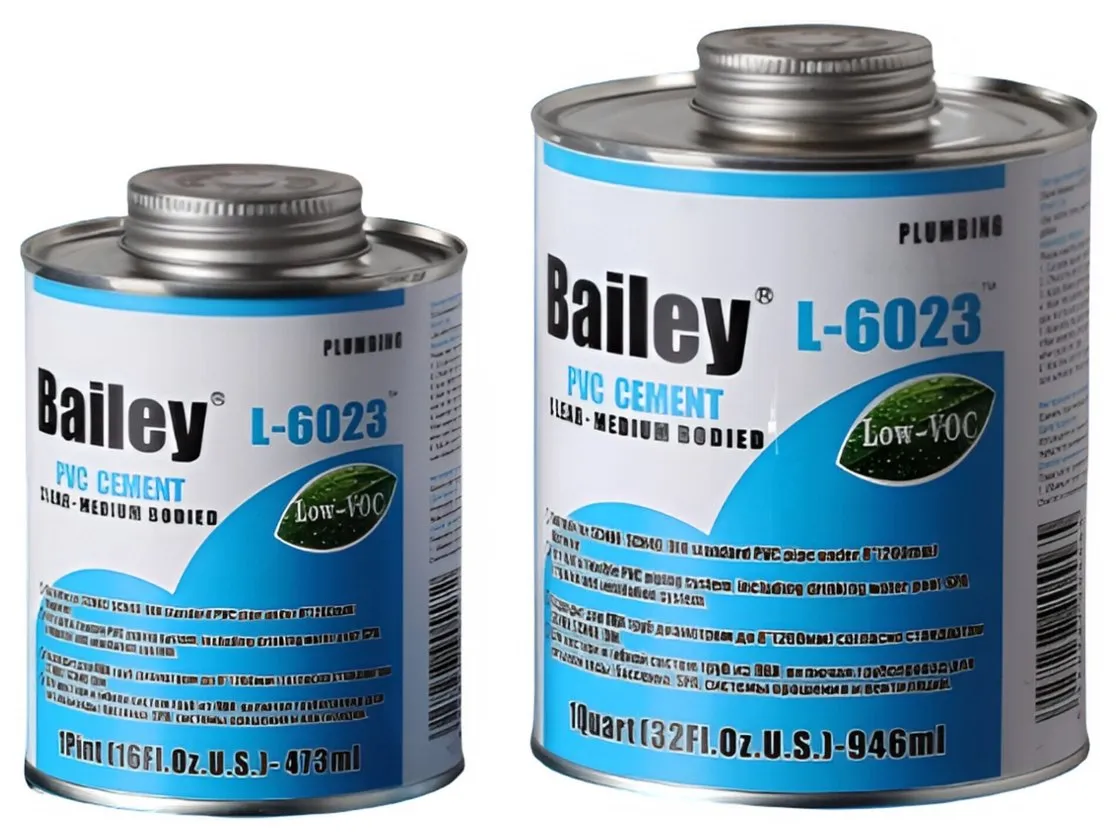

| L-6023 | Основной клей для труб НПВХ до 200 мм. Средняя вязкость, тара от 118 до 946 мл. |
| L-5023 и L-5023HV | Трубы большого диаметра: повышенная и увеличенная вязкость для заполнения зазора в раструбе. |
| L-6053 | Сверхбыстрое схватывание, работа в холодное время года. |
| L-3010 | Сниженная вязкость для низких температур. |
| L-6073 | Сверхбыстрое схватывание для ирригации и полива, до 200 мм. |
| L-5125 | Промышленные трубопроводы с агрессивными средами. |
| L-8125 | Трубы ХПВХ (CPVC) — для НПВХ не используется. |
| P-1050 | Очиститель-праймер под любой из клеёв, тара 237, 473 и 946 мл. |
Клей и очиститель одной марки подобраны друг под друга по растворителям — смешивать составы разных производителей не стоит. Для бытовой разводки до 63 мм хватит L-6023 и P-1050; для коллекторов и магистралей от 225 мм переходите на L-5023.
Типичные ошибки
- Клей нанесён на грязную или мокрую поверхность. Растворитель не достаёт до пластика, соединение держится на плёнке. Лечится только переделкой.
- Между нанесением и стыковкой прошло больше минуты. Клей подсох, труба входит с усилием и не по всей глубине. Наносите клей на одно соединение за раз.
- Труба вошла не до метки. Часть раструба осталась пустой, а на кромке — толстый валик. Такое соединение выдерживает давление хуже расчётного.
- Слишком много клея внутри трубы. Излишки собираются в валик внутри, сужают проход и медленно сохнут. На малых диаметрах внутри раструба слой должен быть тонким.
- Давление подано раньше срока. Особенно опасно на холоде и на больших диаметрах, где выдержка измеряется сутками.
- Клей из открытой банки, простоявшей с прошлого сезона. Растворитель улетучился, состав загустел — такой клей не размягчает пластик. Проверяйте срок годности на банке и не разбавляйте загустевший клей.
Хранение и безопасность
Клей и очиститель для НПВХ — огнеопасные составы на растворителях. Работайте в проветриваемом помещении или на открытом воздухе, вдали от открытого огня и нагревателей. Банку держите закрытой между нанесениями: так клей не густеет и меньше испаряется. Пролитый клей не вытирайте голыми руками — используйте перчатки и салфетки.
Храните тару плотно закрытой в прохладном месте, зимой — не на неотапливаемом складе: замёрзший клей отогревают в тёплом помещении, не на печи. Перед работой встряхните банку и проверьте срок годности. Загустевший или расслоившийся состав использовать нельзя.
Частые вопросы
Сколько клея нужно на трубу НПВХ 110 мм?
По нормам Bailey одного литра клея L-6023 хватает примерно на 30 соединений диаметром 110 мм, то есть около 33 мл на стык. Считайте раструбы фитингов: муфта — два соединения, тройник — три. На каждые два объёма клея понадобится один объём очистителя. Калькулятор в начале статьи делает этот расчёт по списку изделий.
Нужен ли очиститель, или достаточно клея?
Очиститель нужен всегда. Он снимает смазку и пыль с поверхности и размягчает верхний слой пластика — без него клей не образует холодную сварку, а держится на плёнке загрязнений. Расход очистителя — примерно половина от расхода клея.
Через сколько можно подавать воду после склейки?
Зависит от диаметра, температуры и давления. При 15–38 °C трубы до 50 мм можно испытывать давлением до 1,1 МПа через 15–20 минут, трубы 63–200 мм — через полтора часа. Под рабочее давление выше 1,1 МПа выдерживайте от 6 до 24 часов. На холоде и при влажности выше 60 % сроки увеличиваются в разы — смотрите таблицу выдержки в статье.
Можно ли клеить трубы НПВХ при температуре около нуля?
Можно, но составом для холодного сезона — L-6053 или L-3010 с пониженной вязкостью. Банки до нанесения держите в тепле, детали очищайте особенно тщательно и закладывайте выдержку по строке «0–4 °C»: для труб 63–200 мм схватывание занимает до 12 часов. Ниже нуля клеить не рекомендуется.
Можно ли разобрать клеевое соединение НПВХ?
Нет. После схватывания труба и фитинг становятся единым целым, и разделить их без разрушения невозможно. Ошибочный узел вырезают и собирают заново с новым фитингом. Там, где нужна разборность, ставьте разборные муфты, фланцевые соединения или комбинированные муфты «клей × резьба».
Подходит ли клей для НПВХ к канализационным трубам ПВХ?
Клей рассчитан на напорные трубы и фитинги из НПВХ (PVC-U) с клеевыми раструбами. Обычная внутренняя канализация ПВХ собирается на резиновых уплотнительных кольцах и в клее не нуждается. Для труб ХПВХ (CPVC) используют отдельный состав L-8125.
