Как подключить ZONT к газовому котлу: реле или цифровая шина

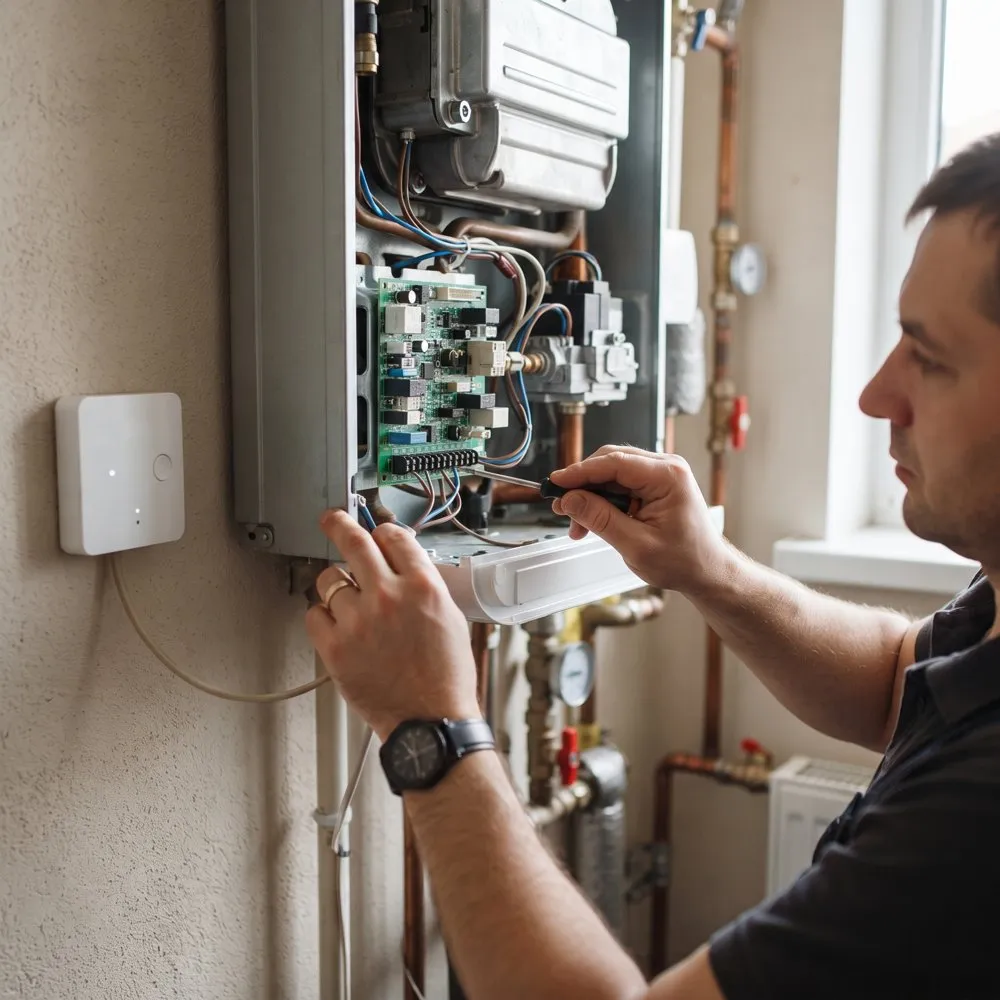

Типичная история: газовый котел на даче или в доме под Петербургом, хозяин хочет видеть температуру с телефона и включать отопление к приезду. Покупает ZONT, открывает крышку котла — и видит два варианта подключения, а в инструкции котла про ZONT ни слова. Ниже — как подключить ZONT к газовому котлу: когда хватит реле, когда нужна цифровая шина и какой адаптер подходит к вашей марке.

Реле или цифровая шина: в чем разница

Релейное подключение. В базовой комплектации ZONT работает как обычный комнатный термостат: встроенное реле замыкает или размыкает клеммы термостата на котле. Адаптер не нужен, подходит почти любой котел с такими клеммами. Цена простоты — котел лишь включается и выключается, а ZONT видит только свой датчик температуры.

Цифровое подключение. Между котлом и ZONT ставится адаптер цифровой шины. Прибор читает из котла температуру теплоносителя и коды ошибок и передает ему расчетную уставку. Горелка модулирует плавно, без частых выключений.

Как узнать протокол своего котла

• Паспорт котла. Ищите раздел о подключении внешнего пульта или цифровой шины.
• Список совместимости ZONT — в библиотеке производителя, со схемами по моделям. Для MyHeat — на myheat.net.
• Надпись OpenTherm — не гарантия. Производители используют протоколы частично или добавляют свои команды, и по шине работают не все модели.
• Подбор на нашем сайте. В калькуляторе подбора автоматики ZONT выберите модель котла — он подскажет способ подключения и адаптер. Нет модели — выберите «Не знаю», расчет пойдет через реле.

Совместимость: марка котла, протокол, адаптер

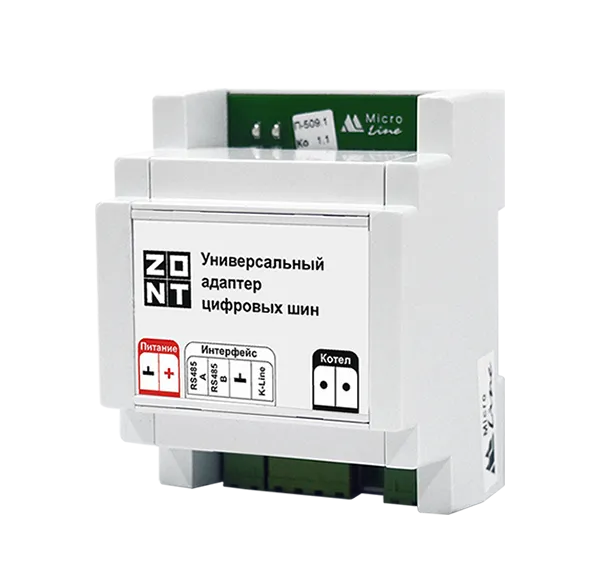

Таблица собрана по библиотеке ZONT, список моделей не полный — перед покупкой найдите в нем свой котел. Адаптеры из таблицы — в разделе адаптеров цифровой шины. Универсальные адаптеры DIN и ECO по функциям одинаковы: первый крепится на DIN-рейку, второй — на стену.

С BAXI на шине BSB больше всего оговорок: нужна свежая прошивка адаптера и подготовка котла через сервисное меню, а для термостатов серии H-1 у производителя есть ограничения. Порядок для вашей модели сверьте в библиотеке ZONT или уточните у нас по телефону до покупки.

Порядок подключения по шагам

Точная схема — в паспорте адаптера и библиотеке ZONT для вашей модели. Общий порядок такой:

1. Обесточьте котел.
2. Реле: если на клеммах комнатного термостата стоит перемычка, ее снимают и подключают контакты реле ZONT; если перемычки нет, схема другая — она есть в инструкции прибора. Регулятор на котле ставят на нужный максимум: выше него котел по реле не поднимется.

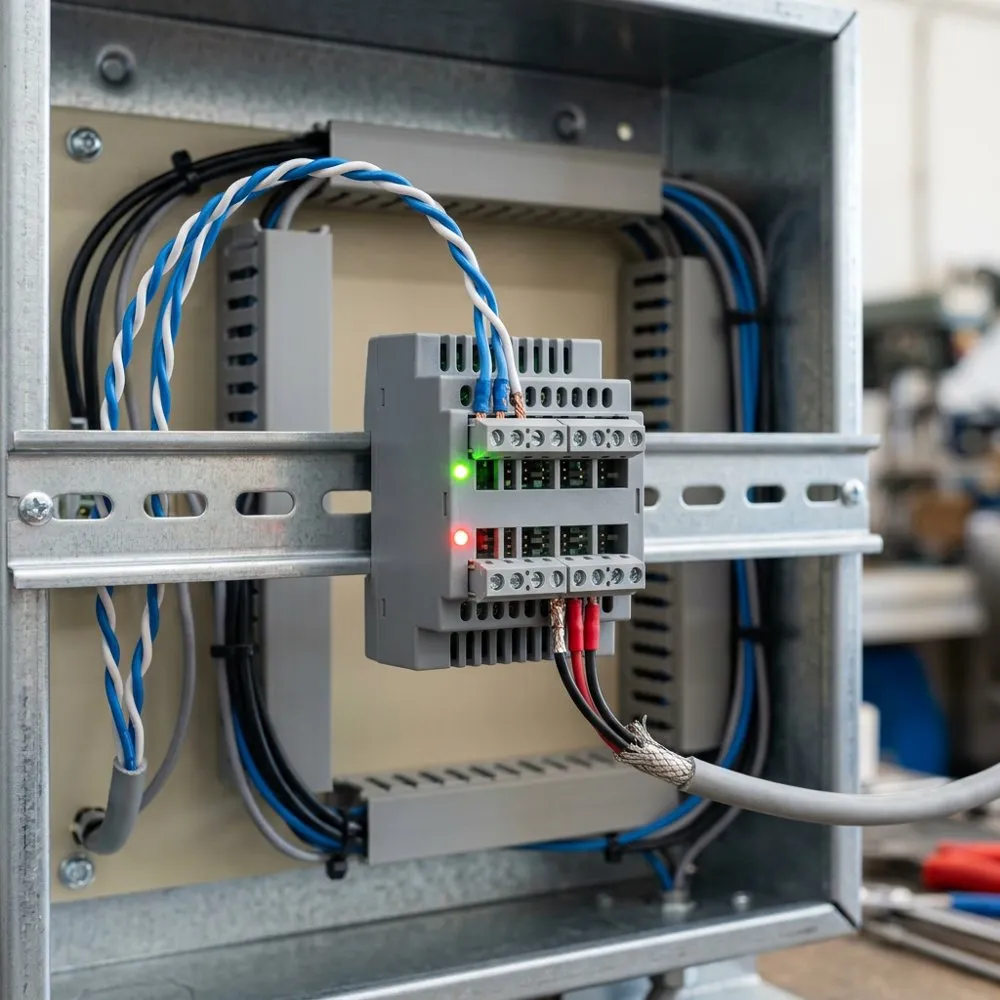

3. Цифровая шина: адаптер включают между котлом и ZONT. К шине котла — кабелем МКЭШ или витой парой UTP сечением от 0,5 мм², полярность не важна. Экран МКЭШ — на минус адаптера, второй конец свободен.
4. Адаптер к ZONT — по интерфейсу K-Line или RS-485, но не по обоим сразу.
5. Подготовьте котел: в сервисных настройках выставьте максимальную мощность и температуру теплоносителя, а если инструкция котла требует — включите управление от внешнего цифрового устройства.
6. Включите питание по очереди: сначала котел, через 3–5 минут — ZONT. У исправного и правильно подключенного адаптера мигают оба индикатора: зеленый — обмен с ZONT, красный — обмен с котлом.
7. Пройдите «Мастер настроек» в приложении: способ подключения, модель котла, тип ГВС. Протокол шины прибор определяет сам, а при ошибке его задают вручную в блоке «Исполнительные устройства / Адаптеры цифровых шин».

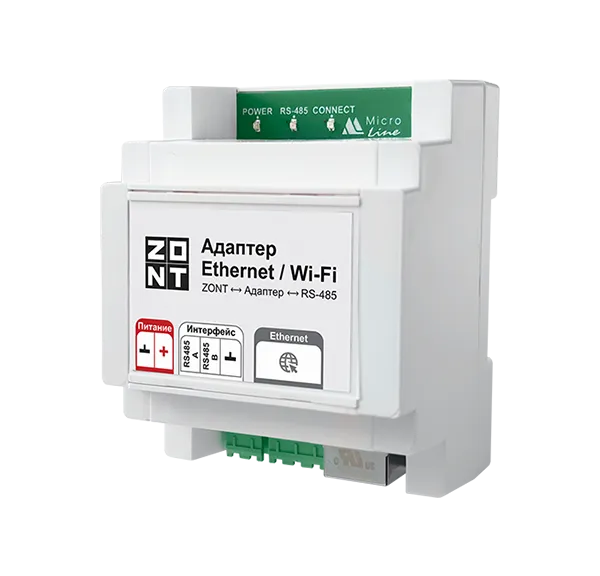

Подключение к Wi-Fi и GSM

У ZONT SMART NEW и H-1V NEW основной канал связи — Wi-Fi, резервный — GSM: без Wi-Fi прибор сам переходит на мобильный интернет.

• SIM-карта уже работает: укажите имя и пароль сети в «Общих настройках» и перезагрузите прибор.
• Без SIM-карты: смартфон — в ту же сеть Wi-Fi, в приложении ZONT «Подключить к WI-FI», ввести имя и пароль, выключить и включить основное и резервное питание прибора, нажать «Передать в устройство». В течение двух минут прибор найдет сеть.
• Требования к роутеру: диапазон 2,4 ГГц, режим «router» (режим «мост» не подходит), шифрование WPA2. Бесшовный Wi-Fi не поддерживается — частая причина, почему ZONT не подключается к Wi-Fi.
• GSM: SIM-карту МТС из комплекта активируют и оплачивают из личного кабинета ZONT. Первое подключение новой карты — от 10 минут до получаса, в выходные до двух часов.

Какие датчики нужны и куда их ставить

ZONT управляет котлом по температуре воздуха или теплоносителя. К SMART NEW и H-1V NEW подключаются два аналоговых датчика NTC-10, цифровые DS18S20 или DS18B20 по шине 1-Wire, проводные датчики ZONT по RS-485 и радиодатчики 868 МГц через радиомодуль — все они в разделе датчиков.

• Комнатный датчик — в жилой комнате на стене, вдали от радиаторов, солнца и сквозняков, примерно на высоте 1,5 м. По нему ZONT решает, когда дому нужно тепло.
• Датчик теплоносителя — на подающую трубу, если управление идет по температуре воды или нужен контроль контура.
• Уличный датчик не обязателен. Для погодозависимого режима ZONT берет температуру с погодного сервиса по координатам объекта — их указывают на карте в общих настройках. Физический датчик на северной стене ставят для точности: он учитывает тень, ветер и низину именно на вашем участке.

Ошибка E00 «Авария котла»: что значит

По документации ZONT, код E00 (или E31) появляется, когда пропадает обмен данными между прибором и цифровой шиной котла. Это потеря связи, а не поломка котла. Чаще всего виноват обрыв или неправильное подключение проводов к плате котла. Реже — настройки котла или ZONT, помехи, неисправный адаптер или плата. При релейном подключении этой ошибки не бывает.

Что проверить по порядку:

1. Провода с обеих сторон: подергайте каждый в клеммнике, прозвоните линию.
2. Кабель: если линия идет обычным проводом рядом с силовым, замените ее на витую пару или МКЭШ.
3. Сервисные настройки котла для работы с внешней автоматикой — по его инструкции.
4. Блок питания ZONT: временно замените его аккумулятором 12 В. Ошибки пропали — меняйте блок.
5. Заземление: больше 2–4 В между корпусом котла и нейтралью — котел не заземлен.
6. Индикаторы адаптера: какой-то горит постоянно или не горит вовсе — неисправна эта часть обмена.

У Buderus Logamax U072 и Bosch 6000 E00 бывает из-за самопроизвольного сброса сервисного параметра 2.4.E — это к сервисному инженеру котла. Если котел в «Аварии» при исправном адаптере, проверьте, выбран ли цифровой интерфейс в «Исполнительные устройства / Адаптеры котлов». Остальные коды передает котел; если производитель использует свою кодировку, код в приложении может не совпасть с кодом из инструкции котла.

ZONT или MyHeat: чем отличается подключение

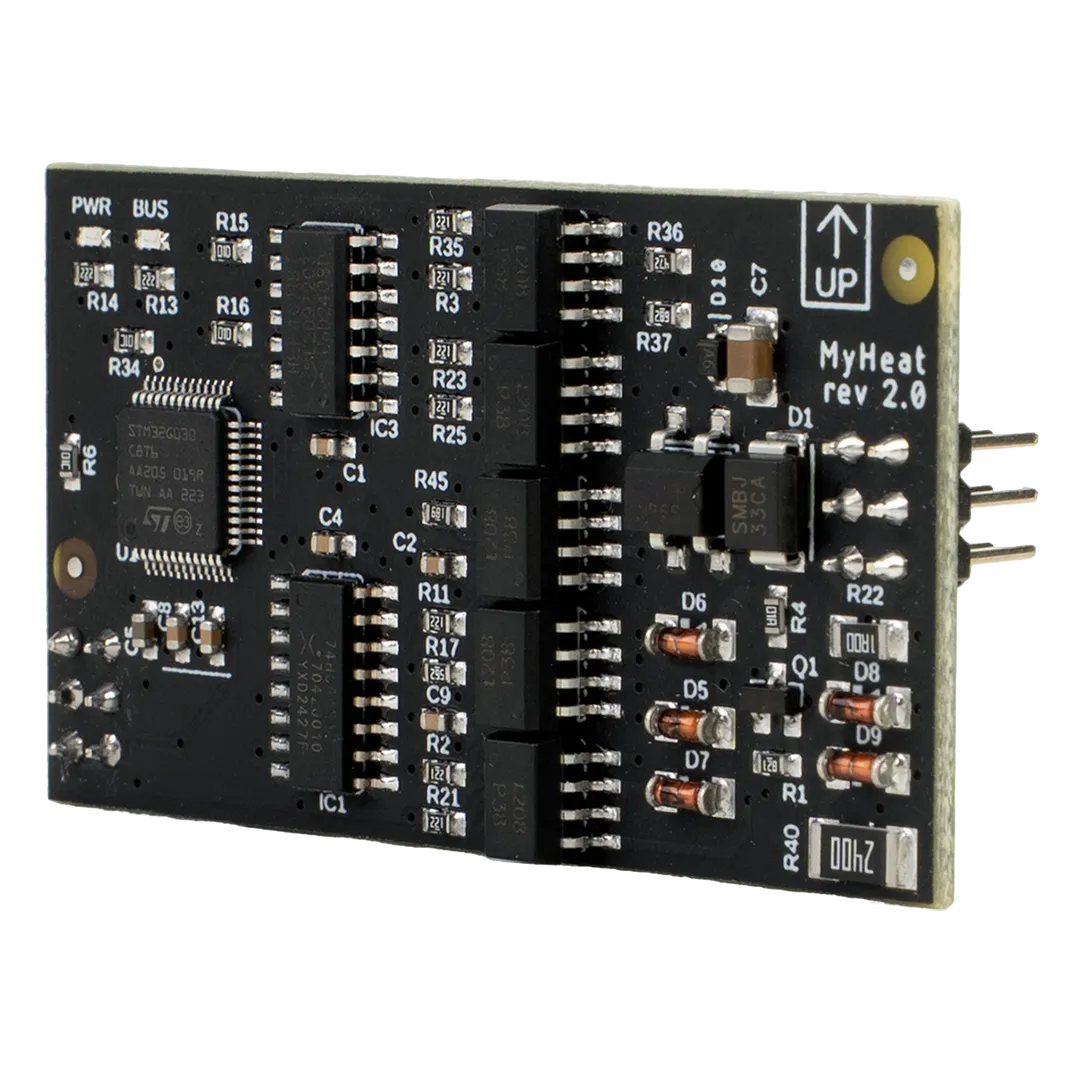

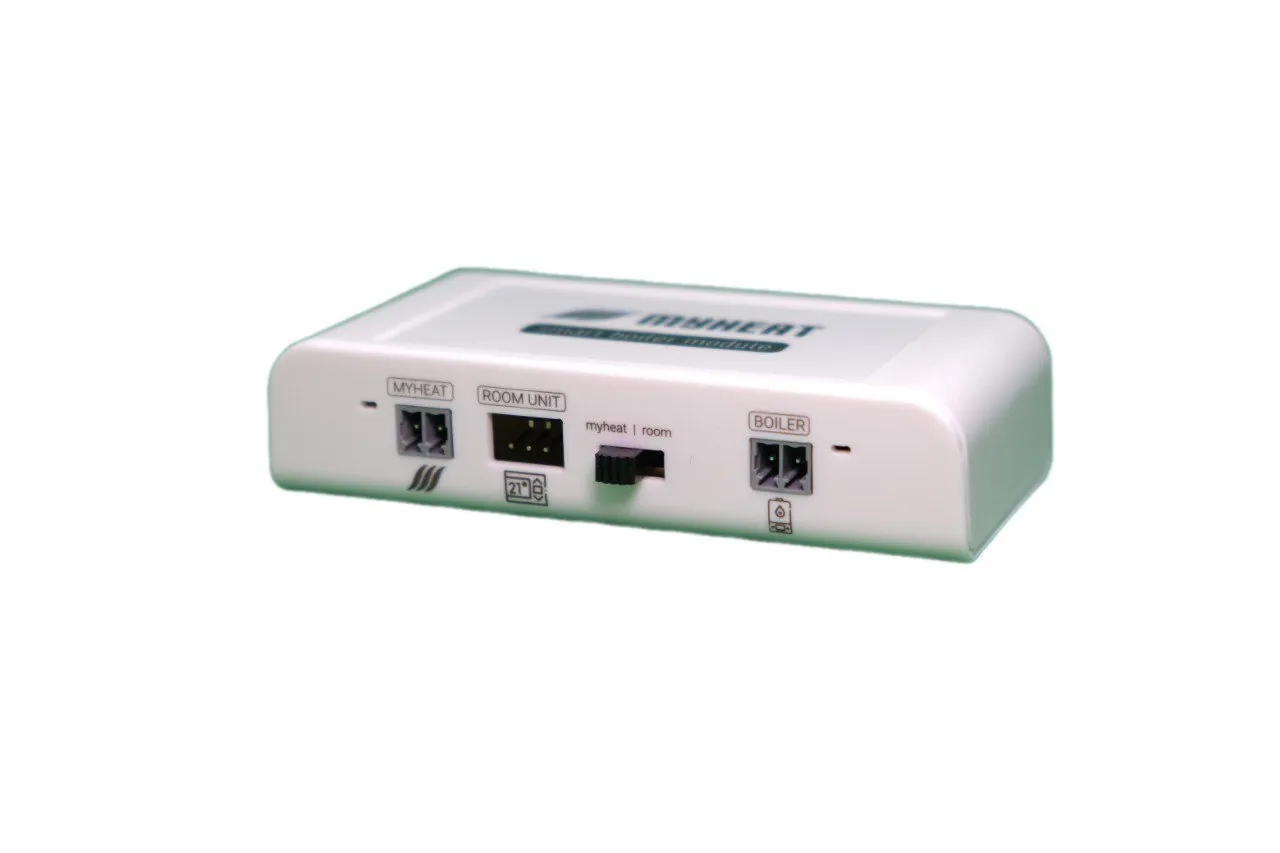

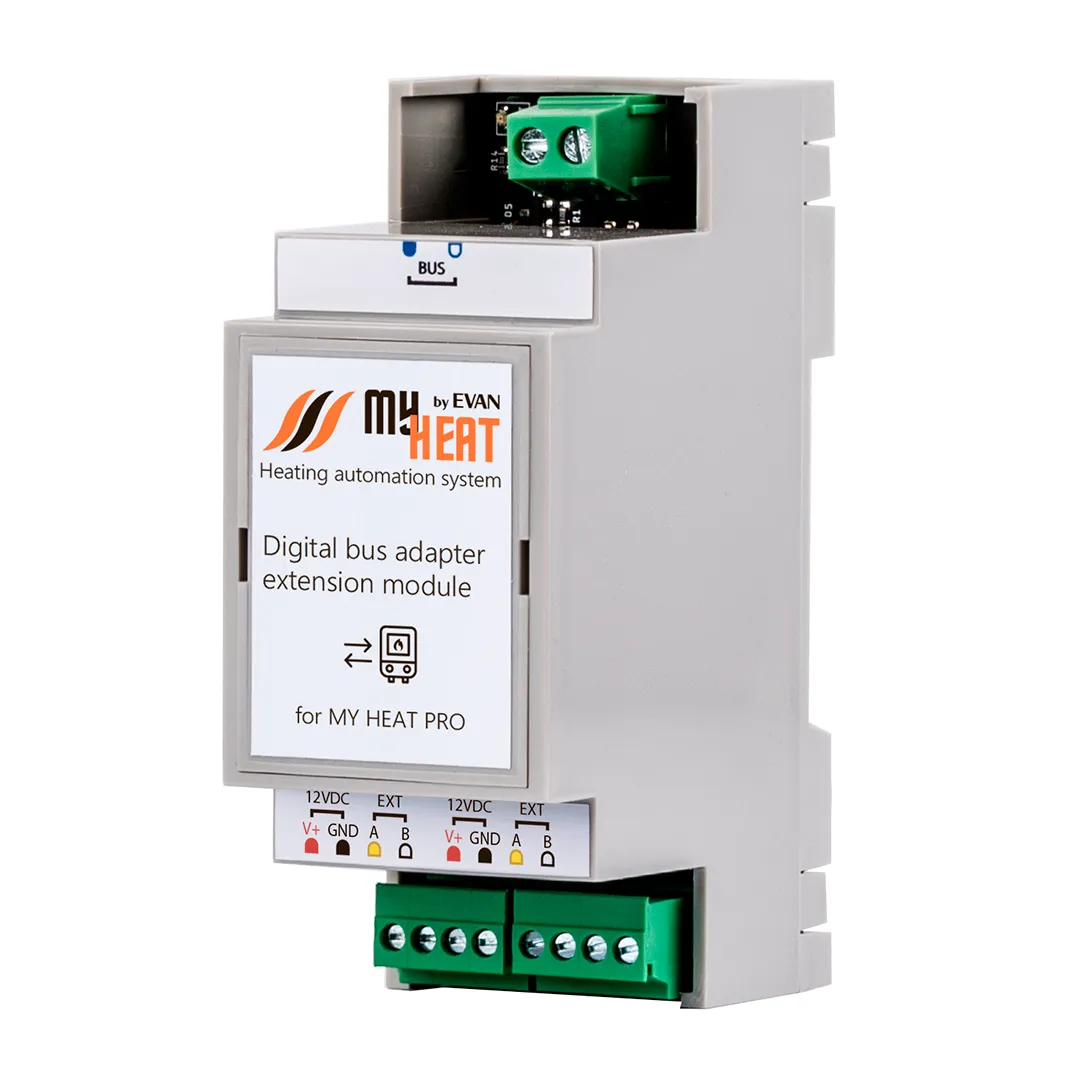

Главная разница — где находится цифровая шина. У термостатов ZONT SMART NEW и H-1V NEW она подключается через внешний адаптер, который покупают под протокол котла. У контроллеров MyHeat GO!, GO!+, Smart 2, Eco Smart и Pro шина встроена: один вход BUS поддерживает OpenTherm, E-Bus, BridgeNet, Navien, BSB, Daesung и EMS/EMS+. Внешние адаптеры MyHeat нужны для каскада котлов и для Rinnai. Оба бренда — в разделе контроллеров ZONT и MyHeat.

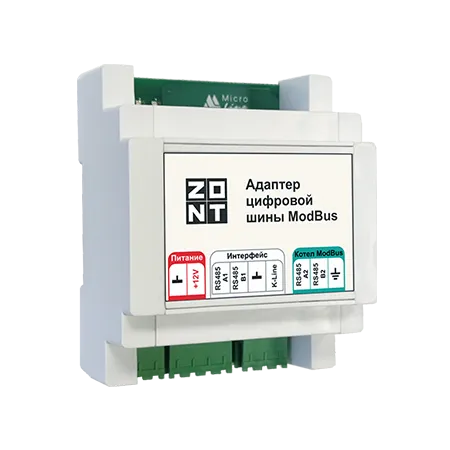

Практический вывод: если протокол котла есть во встроенном списке MyHeat, шина обойдется без отдельного адаптера. Для Kiturami, Arderia и Лемакс Clever L (Modbus RTU) таких протоколов в этом списке нет, а у ZONT адаптеры под них есть. Ограничение у обоих одно: не все котлы с шиной работают полностью, и если вашего котла нет в списках, надежный вариант — реле.

Частые вопросы

Если не уверены, какой протокол у вашего котла, начните с подбора автоматики ZONT: выберите модель котла — калькулятор предложит комплект с адаптером. Готовые адаптеры под нужный протокол — в каталоге адаптеров цифровой шины. Или позвоните по телефону +7 (812) 612-40-02: назовите марку и модель котла, и мы подскажем, как его подключить. Склад и самовывоз — в Санкт-Петербурге.
