Адаптеры цифровой шины ZONT и MyHeat
Через эти адаптеры и платы контроллер ZONT или MyHeat управляет котлом по цифровой шине, а не простым реле «вкл/выкл». Универсальный адаптер цифровых шин ZONT подходит к котлам с OpenTherm, E-BUS и Navien, для Rinnai, Arderia, EMS+ и Modbus RTU есть отдельные модели, для регуляторов Climatic — платы. Читать далее...
Котел подключен к термостату через реле: горелка то работает на полную, то гаснет, а об аварии вы узнаете по остывшим батареям. Адаптер цифровой шины меняет схему: контроллер задает котлу температуру теплоносителя, котел сам модулирует мощность, а коды ошибок приходят в приложение.
Цифровая шина или реле: что меняется
Как узнать протокол своего котла
Протокол указан в паспорте котла, в разделе о внешнем управлении. OpenTherm — распространенный открытый протокол: по двум проводам котел и регулятор обмениваются уставками и данными. E-BUS стоит на котлах Vaillant и Protherm, у Navien, Rinnai и Arderia — собственные шины. По Modbus RTU работают Lemax Clever L и Omega CI E, ИРБИС (Хопер, Барс), ГАЗИНТЕРМ Изнаир.
Как выбрать адаптер под котел и контроллер
- Контроллер ZONT — у SMART NEW, H-1V NEW, H-1V.02, SMART 2.0 и серии PRO.V2 шина подключается только через внешний адаптер.
- Котел с OpenTherm, E-BUS или Navien — универсальный адаптер ZONT: один на три протокола, и при замене котла на модель с любым из них адаптер останется. E-BUS ECO (764) — только для E-BUS.
- Котел Rinnai — адаптер ZONT Rinnai v2 совместим с сериями BR-R, BR-RE, BR-C, BR-U, BR-UE, BR-S, BR-SE и RB-RMF; для контроллеров MyHeat есть адаптер MyHeat Rinnai.
- Modbus RTU, Arderia, EMS+ — профильные адаптеры ZONT: Modbus RTU, Arderia (ECO) и EMS+ (ECO).
- Контроллер MyHeat — у GO!, GO!+, Smart 2, Pro и Eco Smart универсальная шина BUS встроена, основной котел подключается без адаптера. Адаптер для Pro или Eco нужен для второго котла.
DIN, ECO или плата для Climatic
| Исполнение | Когда брать |
|---|---|
| DIN | На DIN-рейку в щит котельной, рядом с контроллером. |

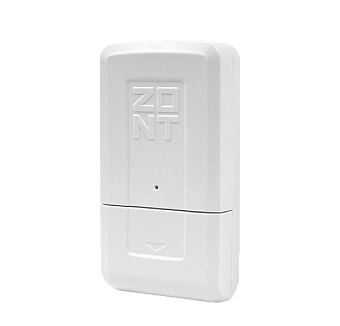

| ECO | Компактный корпус на стену у котла, когда щита нет. |

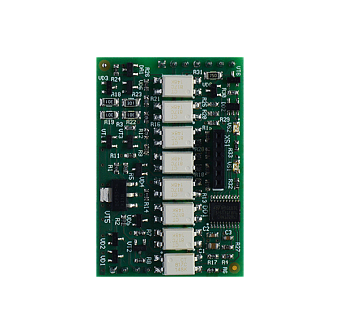

| Плата для Climatic | Ставится внутрь регулятора ZONT Climatic: плата E-BUS (748) — для версий 1.1, 1.2, 1.3, универсальная — для котлов с разными шинами. |
Сами термостаты — в подборке контроллеров ZONT и MyHeat, реле и модули — в блоках расширения. Котел еще не выбран — начните со статьи об отопительных котлах.
Частые вопросы
Что такое OpenTherm?
Цифровой протокол связи котла с регулятором по двум проводам. Регулятор передает нужную температуру теплоносителя, котел возвращает параметры и ошибки.
Какой адаптер OpenTherm нужен для ZONT?
Универсальный, в исполнении DIN или ECO: он же работает с E-BUS и Navien.
Чем универсальный адаптер DIN отличается от ECO?
Протоколы одинаковые, разница в корпусе: DIN ставят на рейку в щит, ECO крепят на стену рядом с котлом.
Как подключить универсальный адаптер цифровых шин ZONT?
К плате котла адаптер подключают коротким кабелем цифровой шины, к контроллеру — витой парой RS-485 или проводом K-Line. Питание он берет от контроллера, отдельный блок не нужен.
