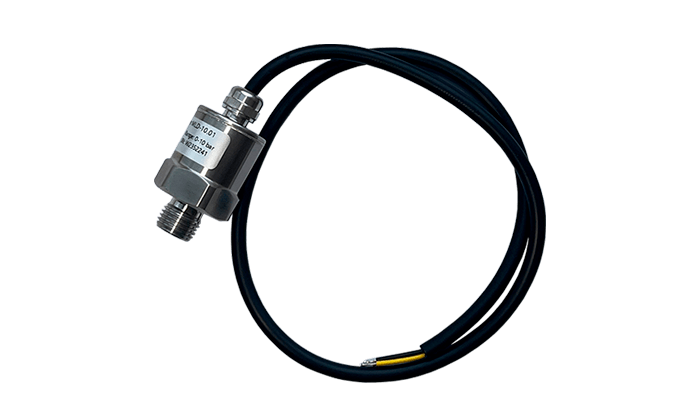

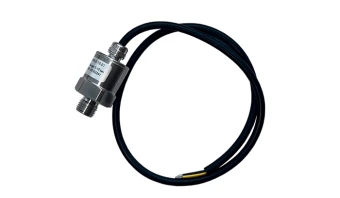

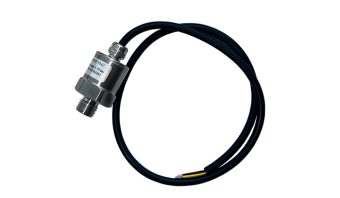

Датчик давления MLD-10.01

Назначение

Датчик давления MLD-10.01 предназначен для измерения давления газообразных и жидких сред, а также их смесей, не агрессивных к деталям из нержавеющей стали. Используется в системах отопления, горячего водоснабжения и автоматизированных инженерных системах.

Применяется для непрерывного преобразования избыточного давления в унифицированный аналоговый электрический выходной сигнал, который используется в системах сбора данных, автоматического регулирования и управления технологическими процессами.

Преимущества

• Высокая точность измерений – суммарная погрешность не более ±3% FS.
• Компактные размеры и надежная конструкция – материал корпуса из нержавеющей стали.
• Герметичность и устойчивость к влаге – степень защиты IP65.
• Широкий диапазон измеряемого давления – от 0 до 10 бар.
• Совместимость с автоматизированными системами управления.
• Универсальный монтаж – стандартное резьбовое соединение G1/4.
• Широкий диапазон рабочих температур – устойчивость к условиям эксплуатации от -20°C до +70°C.
• Совместимость с экосистемой ZONT – поддержка работы с контроллерами и термостатами ZONT и BAXI.

Совместимость

Датчик давления MLD-10.01 совместим с:

• Термостатами:
  • ZONT SMART NEW, H-1V NEW
  • ZONT SMART 2.0, H-1V.02
  • BAXI Connect+
• Контроллерами ZONT:
  • H1000+ PRO.V2, H2000+ PRO.V2
  • H700+ PRO, H1000+ PRO, H1500+ PRO, H2000+ PRO
  • H1000+, H2000+

Технические характеристики

• Материал корпуса: нержавеющая сталь.
• Тип измеряемой среды: газы, жидкости и их смеси, не агрессивные к нержавеющей стали.
• Диапазон измеряемого давления: 0…10 бар.
• Допустимая перегрузка: до 150%.
• Давление разрушения: до 200%.
• Выходной сигнал: 0,5-4,5 В.
• Напряжение питания: 9-30 В.
• Суммарная погрешность: ±3% FS.
• Дополнительная погрешность от температуры окружающей среды: ±0,2% FS/10°С.
• Дополнительная погрешность от вибрации: ±0,25% FS.
• Время отклика: 150 мс.
• Виброустойчивость: 2,4 кГц.
• Степень защиты: IP65.
• Температура хранения: -40…+110°C.
• Температура измеряемой среды: -20…+70°C.
• Электрическое подключение: кабель 0,5 м.
• Присоединение среды: резьба G1/4.
• Гарантия: 12 месяцев с момента продажи.

Коммутация проводов

• Красный – питание (9-30 В).
• Черный – 0 В.
• Желтый – выходной сигнал (0,5-4,5 В).

Монтаж и эксплуатация

• Место установки должно обеспечивать удобство монтажа и обслуживания.
• Перед установкой необходимо проверить поверхности уплотнения на отсутствие загрязнений и повреждений.
• Монтаж осуществляется при помощи гаечного ключа (рекомендуемый крутящий момент 30-35 Нм).
• При наличии вибрации датчик соединяют с рабочей магистралью через капилляр с ниппелем и накидной гайкой.
• Если измеряемая среда имеет высокую температуру (выше допустимой для датчика), следует использовать Трубку Перкинса (сифонную трубку) для защиты.
• При наличии пульсаций давления рекомендуется установка демпфирующих устройств.
• Соединительные линии давления должны прокладываться по кратчайшему расстоянию (рекомендуемая длина – не более 15 м).

Хранение и меры безопасности

• Хранение:
  • В транспортной таре – согласно условиям хранения 3 ГОСТ 15150-69.
  • В потребительской таре – согласно условиям хранения 1 (Л) ГОСТ 15150-69.
• Безопасность эксплуатации:
  • Измеряемая среда не должна содержать примесей, вызывающих коррозию.
  • Запрещена эксплуатация при давлении выше верхнего предела измерения.
  • При наличии вибрации датчик должен быть установлен так, чтобы ось совпадала с направлением вибрации.
  • Регулярный внешний осмотр – проверка кабелей, соединений и уплотнительных поверхностей.

Заключение

Датчик давления MLD-10.01 – это надежное решение для измерения давления газообразных и жидких сред в отопительных системах, ГВС и инженерных системах автоматизации. Высокая точность, прочный корпус из нержавеющей стали и совместимость с контроллерами ZONT делают его отличным выбором для умных систем управления климатом.
