Крестовины для наружной канализации

Крестовина в наружной канализации решает задачу, с которой не справляется одиночный тройник: собрать в общий поток несколько присоединений в одном компактном узле. Ниже разбираем, как устроена крестовина для наружной канализации, какие бывают исполнения и как выбрать нужную деталь под конкретную трассу.

Что такое крестовина и когда она нужна

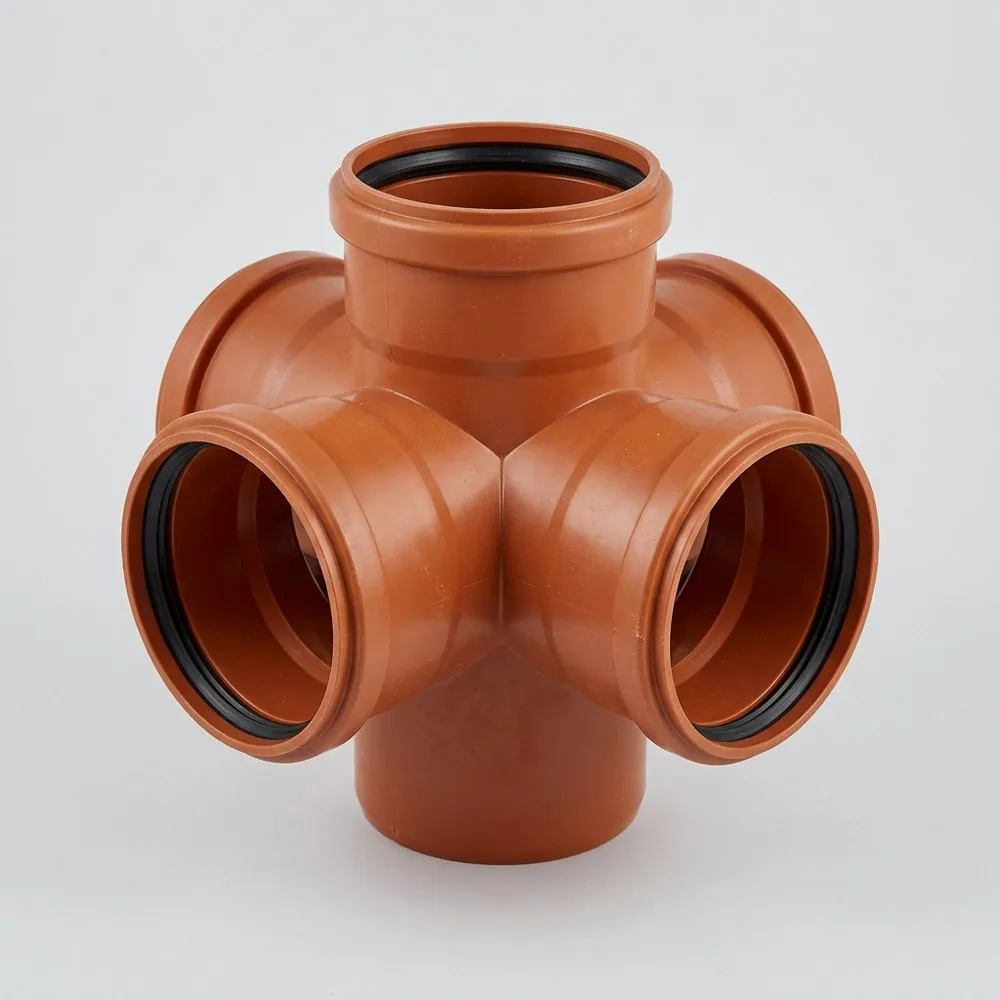

Крестовина — это фасонная часть с четырьмя выходами: магистраль на вход и выход плюс одно или два боковых присоединения. Её ставят там, где к основной линии подходят стоки сразу с нескольких направлений — например, выпуски от двух строений, ливневая вода и дренаж сходятся в одной точке. Вместо цепочки из тройников и отводов монтируется одна деталь: меньше стыков — меньше риск засора и протечки.

Одноплоскостные и двухплоскостные

По расположению боковых присоединений крестовина канализационная делится на два типа. Одноплоскостная имеет оба отвода в одной плоскости — удобна, когда ветки подходят с одной стороны трассы. Двухплоскостная разводит присоединения по разным плоскостям, что позволяет собрать сложный узел сбора стоков в стеснённых условиях колодца. Выбор зависит от того, как расположены подходящие трубы относительно магистрали.

Прямые и переходные, углы врезки

Прямая крестовина соединяет линии одного диаметра. Переходная имеет боковые присоединения меньшего размера — например, магистраль 160 мм и врезки 110 мм: так к крупному коллектору подключают тонкие дворовые выпуски. Угол бокового отвода бывает 45° и 87°. Пологий угол 45° мягко вводит поток в магистраль и снижает риск подпора — его предпочитают на самотёчных безнапорных сетях. Угол 87° применяют, когда ветка должна подходить почти под прямым углом.

Материалы и соединение

Для наружных сетей используют два материала. НПВХ (непластифицированный поливинилхлорид, рыжего цвета, по ГОСТ Р 54475-2011) прочен, держит нагрузку грунта и стоек к агрессивной среде стоков. Полипропилен (ПП) эластичнее и лучше переносит перепады температур. Соединяются изделия раструбом с уплотнительным резиновым кольцом — стык собирается вручную, без сварки и клея, остаётся герметичным и при этом разборным для ревизии.

Диаметры и подбор

Типоразмерный ряд для наружной канализации — от 110 до 500 мм. Крестовина ПВХ 110/160 — самые ходовые размеры для дворовых и внутриквартальных сетей. Диаметр детали подбирают по магистрали, а боковые присоединения — по подходящим веткам. Ходовые размеры труб и фитингов удобно смотреть в подборках по диаметру: 110 мм и 160 мм.

Бренды в каталоге

В наличии крестовины Pestan, Хемкор и Flextron — проверенные производители фасонных частей для наружной канализации. Все изделия совместимы по раструбу с трубами и фитингами соответствующего диаметра, поэтому узел собирается из деталей одной системы без переходников.

Купить крестовину для наружной канализации в Санкт-Петербурге и Ленинградской области можно с доставкой или самовывозом. Менеджеры теплоторг.ру помогут подобрать одно- или двухплоскостную деталь под геометрию вашей трассы, рассчитать диаметры и углы врезки. Смотрите также: тройники, отводы, канализационные трубы для наружных сетей.
