Установка электрокотла

Электрический котёл — самый простой в установке тип отопительного агрегата: ему не нужен дымоход, отвод продуктов сгорания и согласование с газовой службой. Но за внешней простотой скрываются два ответственных узла — подключение к электросети и гидравлическая обвязка. Ошибка в любом из них приводит либо к срабатыванию защиты, либо к перегреву проводки, либо к завоздушиванию системы. Ниже разбираем, как выполняется установка электрокотла по шагам: от выбора места до первого запуска, со схемой подключения и требованиями к электрике.

Важно сразу обозначить главное: подключение электрического котла к сети и монтаж мощных линий должен выполнять квалифицированный электрик с допуском. Самостоятельно можно подготовить место, повесить агрегат и собрать обвязку, но завод линии в щит, расчёт нагрузки и заземление лучше доверить специалисту. Материал носит ознакомительный характер.

Подготовка и выбор места установки

В отличие от газовых и твердотопливных аналогов, электрокотёл можно ставить практически в любом сухом помещении — котельная, кухня, коридор, кладовая. Главное условие при выборе места — минимизировать длину трубопровода и электропроводки: усложнение схемы ведёт к лишним затратам и потерям.

Где монтаж запрещён: сырые помещения, ванная комната, санузел, открытый балкон. Стена под навеску агрегата должна быть сухой и прочной. В деревянном доме ограничений нет, но участок стены за задней панелью котла закрывают листом негорючего материала (например, базальтового картона или асбестоцементной плиты).

Свободное пространство вокруг котла

Каждый производитель указывает в инструкции монтажные зазоры. Они различаются по моделям, но усреднённые значения такие:

• сверху — от 70 см;
• по бокам — от 50 см;
• спереди (для обслуживания) — от 70 см;
• между задней панелью и стеной — минимальный зазор от 3 см.

Эти отступы обеспечивают пожаробезопасность и свободный доступ к агрегату при обслуживании. Сверяйтесь с паспортом конкретной модели — приоритет всегда у требований производителя.

Что подготовить заранее

Часть моделей поставляется уже укомплектованной циркуляционным насосом, фильтром и расширительным баком — такой котёл подключают к трубопроводу напрямую. Реже встречаются «голые» версии: насос, бак и фильтр докупают отдельно. Дополнительно для обвязки нужны группа безопасности, соединительные муфты-«американки», шаровые краны и трубы.

Электрическая часть: отдельная линия, УЗО, заземление

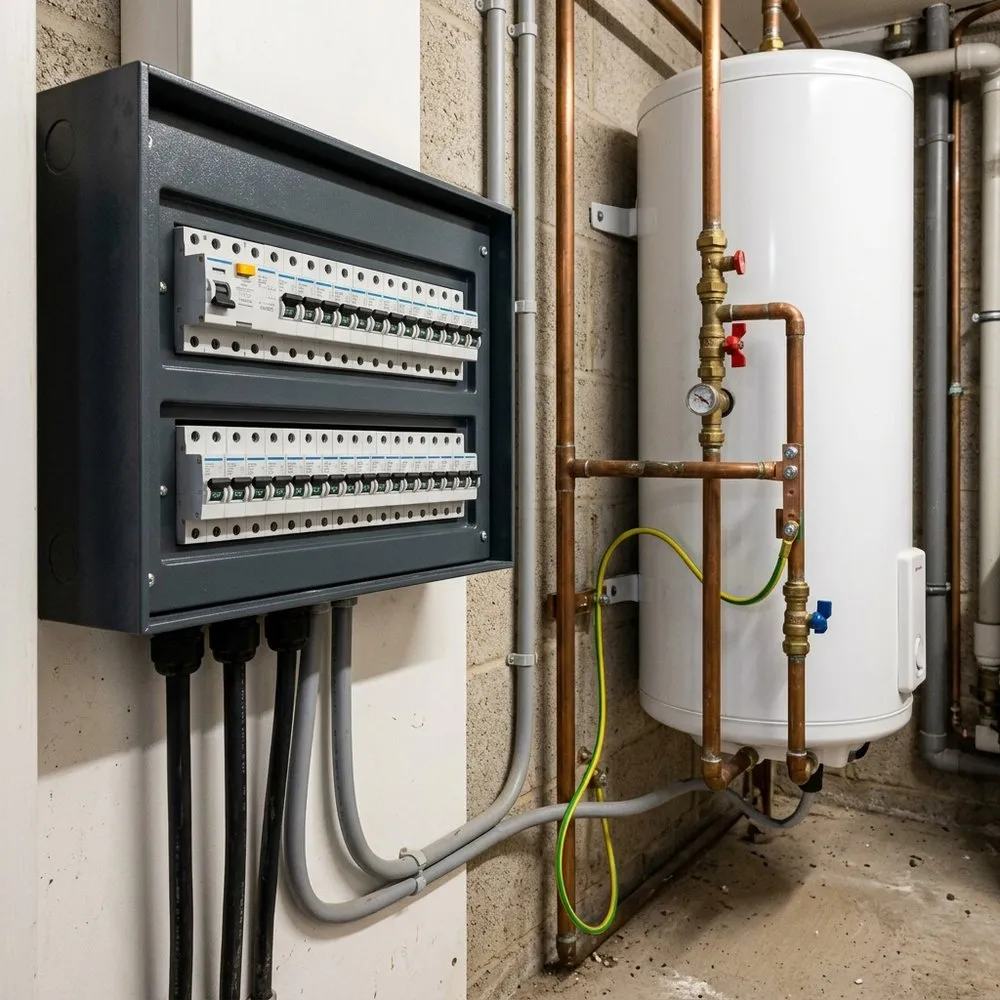

Это самый ответственный этап. Электрокотёл — мощный потребитель, поэтому его питают по отдельной линии прямо от вводного щита, а не от ближайшей розетки. Подключение в общую бытовую группу недопустимо: проводка перегреется.

Фазность: 220 или 380 В

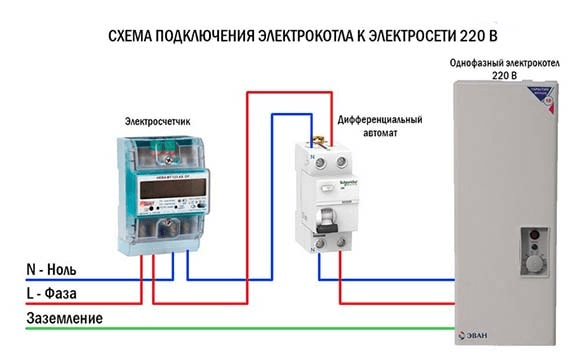

Электрокотлы бывают однофазные (220 В) и трёхфазные (380 В). У однофазного подводят два рабочих провода — фазу и ноль; у трёхфазного — три фазы и ноль. В обоих случаях обязателен отдельный провод заземления (PE). Котлы до 6–7,5 кВт чаще делают однофазными, более мощные — трёхфазными, так нагрузка распределяется равномерно по фазам.

Согласование мощности

Перед покупкой убедитесь, что выделенной мощности на объект хватает. Согласно требованиям ПУЭ, отопительные электроприборы мощностью до 10 кВт во многих случаях разрешено подключать без отдельного согласования с энергоснабжающей организацией, но это зависит от условий техприсоединения конкретного объекта. Обращение в энергоснабжающую организацию потребуется при увеличении выделенной мощности или при установке многотарифного счётчика для учёта по зонам суток. Уточняйте требования у вашего поставщика электроэнергии.

Защитная автоматика

На отдельной линии электрокотла обязательно ставят:

• автоматический выключатель — защищает кабель от перегрузки и короткого замыкания, номинал подбирают под ток котла;
• УЗО (или дифавтомат) — отключает линию при утечке тока на корпус, защищает человека от поражения; типовой номинал по току утечки — 30 мА;
• заземление — обязательный контур PE, без него защита от утечки работает некорректно, а корпус котла может оказаться под напряжением.

Сечение кабеля, номиналы автомата и УЗО рассчитывает электрик исходя из мощности, фазности и длины линии. Ниже — ориентировочные значения для медного кабеля, по которым удобно прикинуть порядок цифр.

Сечение кабеля и автомат по мощности котла

Таблица ориентировочная — она помогает понять масштаб, но не заменяет расчёт специалиста. Реальные значения зависят от способа прокладки, длины линии и температуры. Приоритет всегда у проекта и ПУЭ.

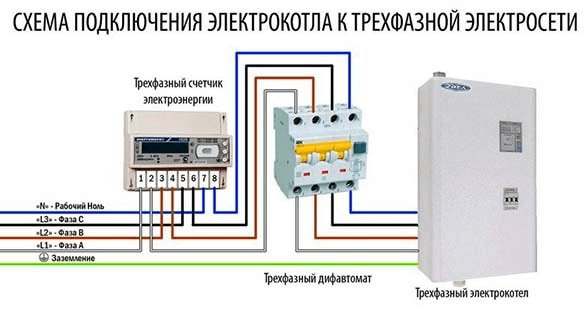

Для трёхфазного котла ставят трёхполюсный (3P) автомат и четырёхполюсное УЗО. Если линия длинная (более 20–30 м), сечение увеличивают на ступень, чтобы скомпенсировать потери напряжения.

Гидравлическая обвязка котла

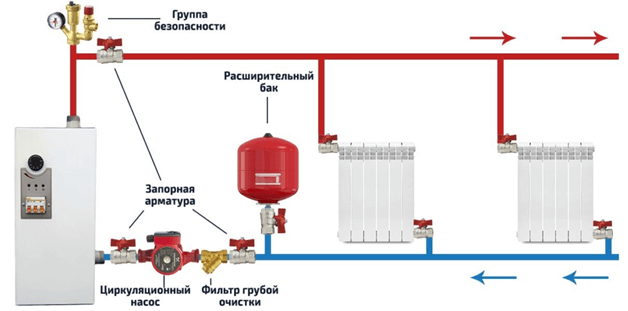

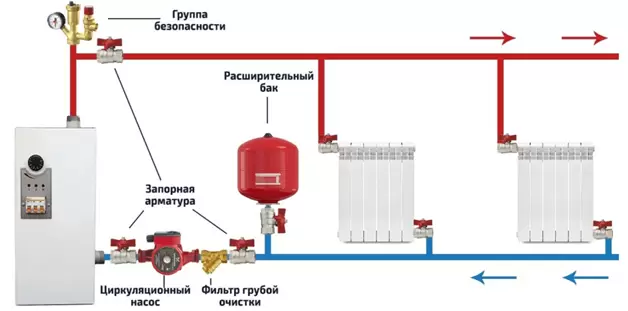

Обвязка котла — это узлы, которые связывают агрегат с системой отопления и обеспечивают её безопасную работу. Что входит в схему подключения:

• циркуляционный насос — гонит теплоноситель по контуру; в укомплектованных моделях встроен, иначе ставится на обратке;
• расширительный бак — компенсирует тепловое расширение теплоносителя; объём берут примерно 10% от объёма системы;
• группа безопасности — предохранительный клапан, автоматический воздухоотводчик и манометр в одном блоке; защищает систему от превышения давления;
• фильтр-грязевик — на обратке перед котлом, задерживает окалину и шлам, продлевает ресурс ТЭНов и насоса;
• шаровые краны на подаче и обратке — для обслуживания без слива всей системы.

Тип циркуляции

Система отопления бывает с принудительной и естественной циркуляцией. При принудительной теплоноситель гонит насос — котёл можно ставить на любом уровне относительно трубопровода. При естественной циркуляция идёт за счёт уклонов труб; такая схема требует расположить входящий (обратный) патрубок котла ниже уровня обратной трубы, а расширительный бак вынести в верхнюю точку системы.

Теплоноситель

В качестве теплоносителя используют подготовленную (умягчённую) воду или специальный антифриз для систем отопления. Антифриз нужен, если дом периодически не отапливается и есть риск замерзания. Обычный автомобильный антифриз заливать нельзя — он агрессивен к уплотнениям и ТЭНам.

Пошаговый монтаж

После подготовки места и закупки узлов приступают к монтажу. Подключение электрического котла своими руками в части обвязки выполнимо, но электрику оставьте специалисту.

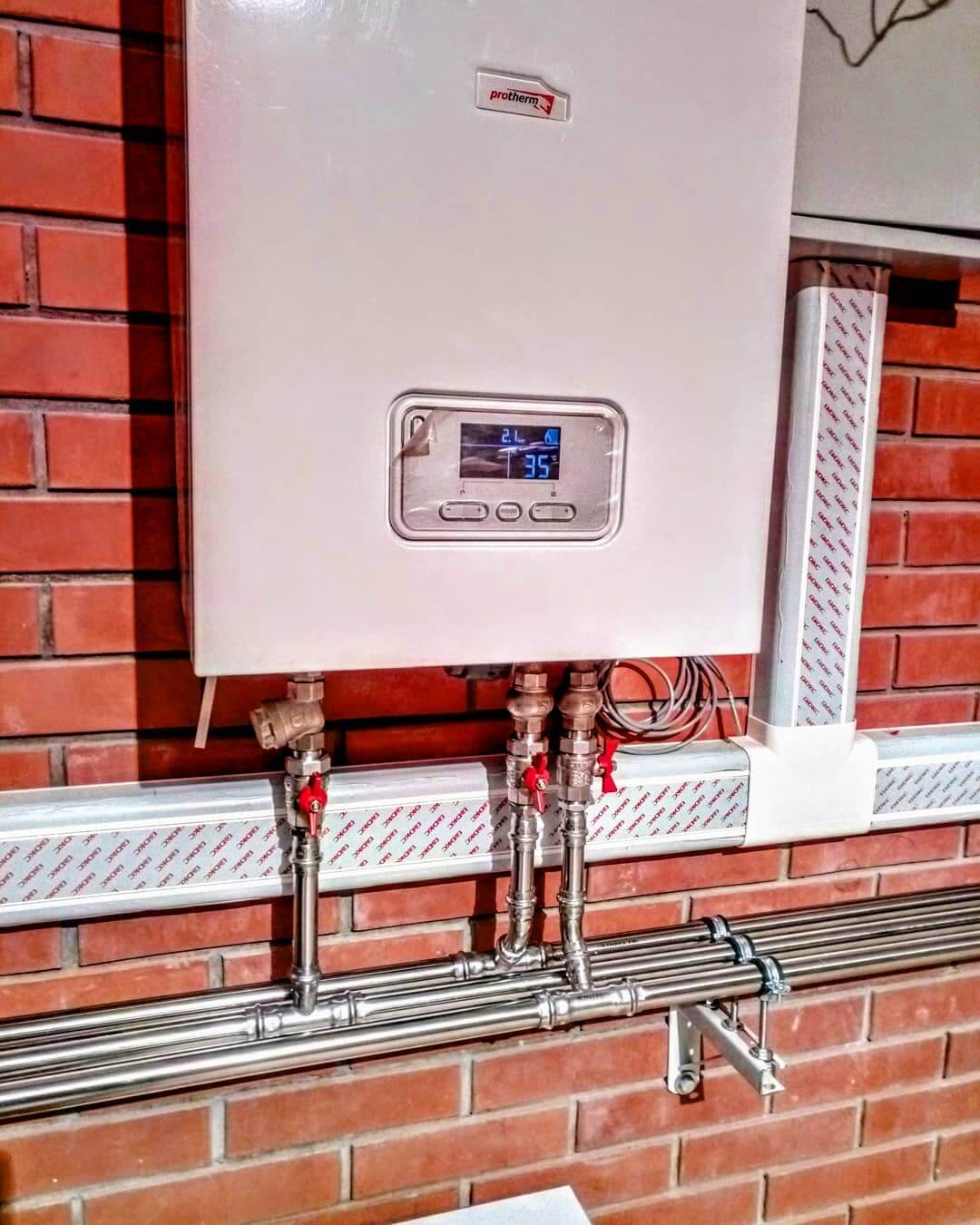

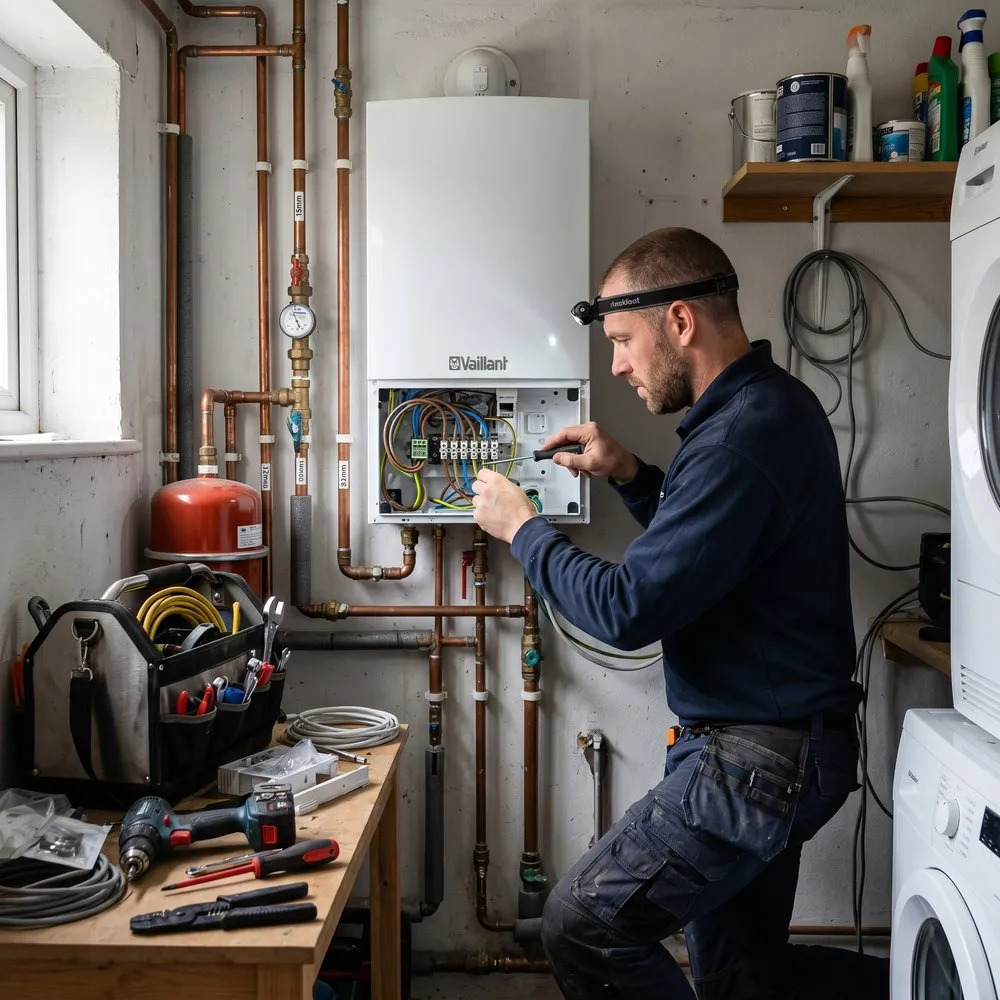

1. Разметка и навеска. На стене размечают монтажную пластину котла, сверлят отверстия, крепят пластину дюбелями и навешивают агрегат. Проверяют горизонт по уровню.
2. Подключение труб. Патрубки котла соединяют с системой разъёмными муфтами-«американками» — это позволит снять котёл без разрезания труб. Подающая труба идёт вверх, обратная — ниже по уровню.
3. Установка узлов обвязки. На обратку перед котлом ставят фильтр-грязевик и насос (если не встроен), на подачу — группу безопасности. Монтируют расширительный бак.

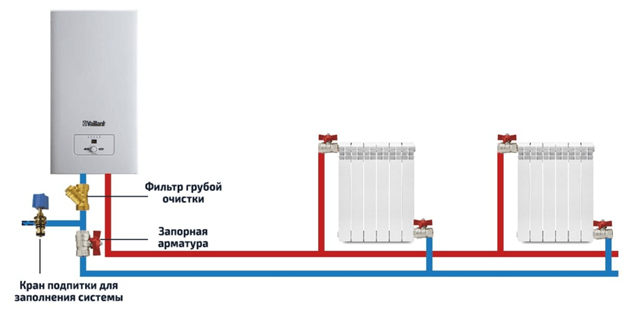

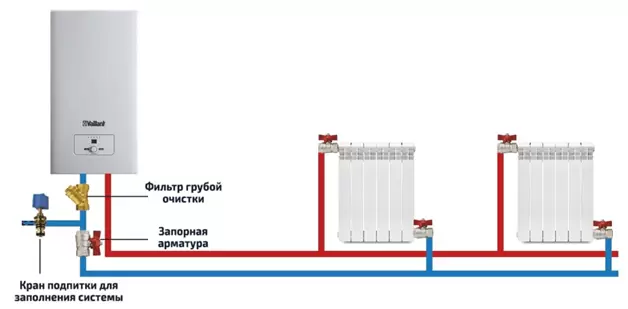

4. Краны заполнения и слива. В нижней точке системы предусматривают два крана — для заполнения водой и для слива.
5. Электрическая часть. Электрик заводит отдельную линию от щита, подключает кабель к клеммам котла с соблюдением фаз, нуля и заземления, ставит автомат и УЗО.
6. Заполнение системы. Контур заполняют теплоносителем и через воздухоотводчики стравливают воздух до устойчивого давления.

Первый запуск и проверка

Перед подачей напряжения убедитесь, что система заполнена и давление в норме (обычно 1–1,5 бар для частного дома). Сухой запуск с пустым контуром выводит ТЭНы из строя.

• Откройте все краны контура, проверьте, что насос не заблокирован.
• Подайте питание, включите котёл на минимальной мощности и температуре.
• Дайте насосу прогнать теплоноситель, повторно стравите воздух из радиаторов и воздухоотводчиков.
• Проследите за давлением и отсутствием протечек на всех соединениях.
• Проверьте нагрев — все радиаторы должны прогреваться равномерно.
• Убедитесь, что УЗО исправно: нажмите кнопку «Тест» — линия должна отключиться.

Типичные ошибки

• Питание не от отдельной линии. Подключение в общую розеточную группу перегревает проводку — нужна линия от щита.
• Заниженное сечение кабеля. Тонкий провод греется и оплавляется; сечение подбирают строго под ток.
• Нет заземления или УЗО. Без них при пробое на корпус возникает риск поражения током.
• Запуск без воды. Сухой ход сжигает ТЭНы за минуты.
• Фильтр-грязевик не поставили. Окалина и шлам выводят насос и ТЭНы из строя.
• Расширительный бак мал или отсутствует. Система «выдавливает» теплоноситель через предохранительный клапан.
• Монтаж в сыром помещении. Влага — частая причина срабатывания защиты и коррозии.

Когда нужен специалист

Обязательно привлекайте квалифицированных мастеров, если:

• требуется завести новую силовую линию, добавить автомат или УЗО в щит;
• котёл трёхфазный (380 В) — ошибка в чередовании фаз опасна;
• нужно увеличить выделенную мощность или поставить многотарифный счётчик (согласование с энергоснабжающей организацией);
• система отопления сложная, с несколькими контурами, тёплым полом или бойлером косвенного нагрева.

Электромонтаж и работы с силовыми линиями должен выполнять специалист с допуском — это вопрос безопасности и гарантии на оборудование.
