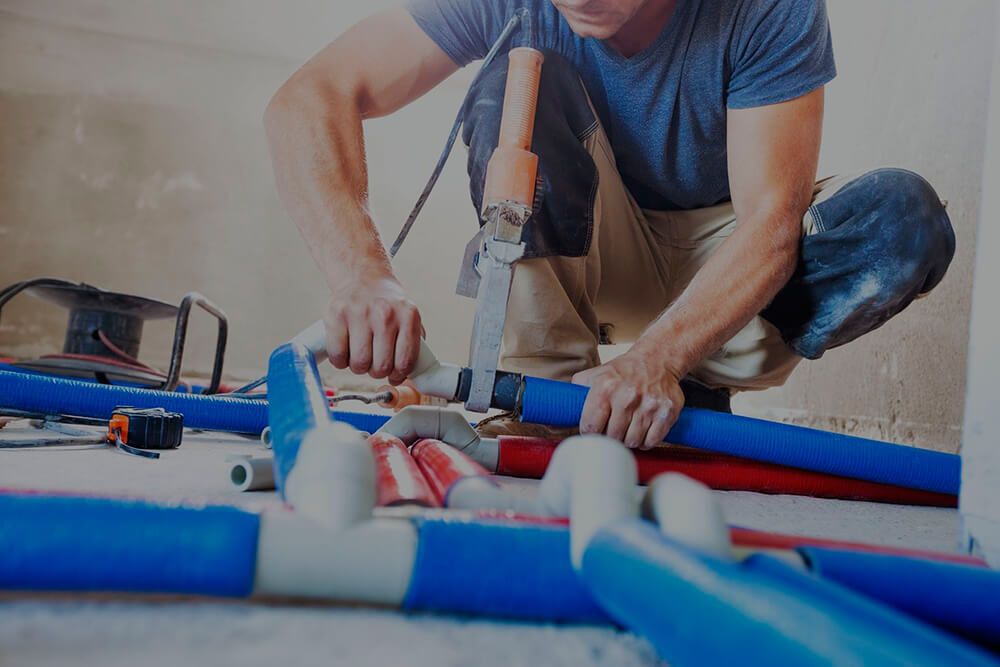

Как правильно спаять полипропиленовые трубы?

Что такое пайка полипропилена

Пайка полипропиленовых труб — это не пайка в привычном смысле (с припоем и флюсом), а диффузионная сварка. При нагреве до температуры плавления поверхность трубы и внутренняя поверхность фитинга размягчаются, а при стыковке материал двух деталей взаимно проникает друг в друга и после остывания превращается в единое монолитное целое. Шов получается не слабее самой стенки трубы, поэтому правильно выполненное соединение служит десятилетиями без подтеканий.

Полипропилен (ПП, PP-R) плавится при температуре около 260 °C. Именно до этого значения разогревают насадки паяльника. Главное преимущество метода в том, что освоить пайку полипропиленовых труб своими руками реально за один вечер — техника простая, а оборудование недорогое и доступное. При этом цена ошибки невелика: бракованный стык всегда можно отрезать и переварить.

Диффузионная сварка применяется для монтажа систем холодного и горячего водоснабжения, отопления, тёплых полов и подводок к сантехнике. Это самый распространённый способ соединения ПП-труб в быту и на небольших объектах.

Инструмент и материалы

Для работы понадобится недорогой набор. Большую часть инструмента можно купить один раз и использовать годами.

Паяльник для ПП труб (сварочный «утюг»)

Паяльник для пп труб — основной инструмент. В народе его называют «утюгом» из-за плоского нагревательного элемента, на который надеваются парные насадки. Для бытовых задач достаточно прибора мощностью 800–1500 Вт с диапазоном диаметров 16–63 мм. У моделей с электронным терморегулятором температура держится стабильнее, что особенно важно для новичка.

Насадки

Насадки идут парами: «мама» (дорн) нагревает наружную поверхность трубы, «папа» (гильза) — внутреннюю поверхность фитинга. Рабочая часть покрыта тефлоном, чтобы расплавленный полипропилен не прилипал. Насадки подбирают строго по диаметру трубы: 16, 20, 25, 32, 40, 50, 63 мм. Тефлоновое покрытие нельзя зачищать металлом — только мягкой ветошью, пока металл ещё тёплый.

Труборез и сопутствующее

Ровный рез — половина успеха. Труборез (ножницы-секатор для пластика) даёт чистый перпендикулярный срез без заусенцев. Также потребуются: рулетка и маркер, угольник, обезжириватель (спирт или специальная салфетка), хлопчатобумажные перчатки от ожогов и шейвер (зачистной инструмент) для армированных труб. Перед началом работ подготовьте устойчивую поверхность и убедитесь, что паяльник надёжно закреплён на подставке.

Какие бывают полипропиленовые трубы

Чтобы спаять трубы правильно, нужно понимать их маркировку. Ключевой параметр — рабочее давление и температура, которые обозначаются классом PN.

• PN10 — тонкостенные трубы для холодной воды и тёплых полов с низкой температурой. Сегодня встречаются редко.
• PN16 — универсальные трубы для холодного водоснабжения, иногда отопления.
• PN20 — самые ходовые трубы для горячей воды и отопления. Маркировка PN20 выдерживает постоянную температуру до 80 °C.
• PN25 — армированные трубы для отопления и горячей воды под высоким давлением. PN25 почти всегда имеет армирующий слой.

Неармированные и армированные трубы

Простые (неармированные) трубы состоят из чистого полипропилена. Они дешевле, легко паяются, но сильно расширяются при нагреве — на длинном горячем участке труба заметно «гуляет». Поэтому для отопления и ГВС применяют армированные трубы.

Армирование бывает двух типов. Труба армированная стекловолокном (Fiber, PP-R-FB) имеет средний слой из композита со стекловолокном — он спаян с полипропиленом и не требует зачистки перед сваркой. Труба, армированная алюминиевой фольгой, имеет металлический слой ближе к поверхности — его обязательно нужно удалить в зоне пайки.

Отопление или водоснабжение: PN, температура и компенсация удлинения

Вопрос «какую трубу брать» решает не диаметр, а два параметра: давление и температура среды. Индекс PN — это номинальное давление в барах, которое труба держит при +20 °C в течение расчётного срока службы (50 лет). Чем горячее вода, тем ниже допустимое давление: у PN20 при +70 °C запас падает примерно втрое по сравнению с холодной водой. Именно поэтому для отопления нельзя ориентироваться только на «двадцатку» в названии.

Класс PN напрямую связан с толщиной стенки: у трубы 25 мм стенка PN10 — 2,3 мм, PN16 — 3,5 мм, PN20 — 4,2 мм. Толстая стенка держит давление, но сужает проходное сечение и требует более долгого прогрева — это учтено в таблице выше. Армированная труба PN25 по сечению обычно повторяет PN20, а прочность и стабильность ей добавляет средний слой.

Что выбрать для каждой системы

По ГОСТ 32415 напорные трубы из термопластов делят на классы эксплуатации: класс 1 и 2 — горячее водоснабжение, класс 4 — тёплые полы и низкотемпературные радиаторы, класс 5 — высокотемпературное радиаторное отопление. Производитель указывает класс на самой трубе или в паспорте — это надёжнее, чем ориентироваться только на PN.

Температура пайки одинакова, время — нет

Температура пайки полипропиленовых труб не зависит от класса: и PN16, и PN25 варят при тех же ~260 °C. Меняется только время нагрева — толстостенную трубу того же диаметра греют по верхней границе интервала, а тонкостенную PN10 — по нижней, иначе она «поплывёт» и даст наплыв. Насадки тоже одинаковые: наружный диаметр у всех классов один.

Тепловое удлинение и компенсаторы

Полипропилен заметно удлиняется при нагреве. Коэффициент линейного расширения неармированной трубы — около 0,15 мм на метр на каждый градус, у трубы со стекловолокном — примерно 0,035 мм/(м·°C), у трубы с алюминием — около 0,03 мм/(м·°C). Считается просто: удлинение = коэффициент × длина × разница температур. Стояк ГВС длиной 10 м, смонтированный при +20 °C и нагретый до +70 °C, из простой трубы удлинится на 0,15 × 10 × 50 = 75 мм, из трубы со стекловолокном — примерно на 17 мм.

Если эти миллиметры некуда деться, труба выгибается дугой между креплениями, рвёт хомуты и нагружает стыки на изгиб. Поэтому длинные прямые участки собирают с компенсаторами:

• Г-образный — естественный поворот трассы. Плечо после угла не крепят жёстко на расстоянии, достаточном для свободного изгиба.
• П-образный — «петля» из четырёх уголков на прямом участке длиной больше 4–5 м.
• Кольцевой — готовый заводской компенсатор в виде петли, ставится там, где для П-образного нет места.

Крепления делят на неподвижные (фиксируют трубу у фитингов и ответвлений) и скользящие (позволяют трубе двигаться вдоль оси). Между двумя неподвижными опорами обязательно должен быть хотя бы один компенсирующий элемент. Для трубы 20–25 мм на горячей воде скользящие опоры ставят каждые 0,7–1,0 м, для холодной воды шаг можно увеличить в полтора раза.

Пошаговая инструкция пайки

Ниже — порядок действий, который выручит и при первой пайке, и при ремонте. Перед монтажом ответственного узла потренируйтесь на обрезках: сделайте 2–3 пробных стыка и разрежьте их, чтобы оценить качество прогрева.

Шаг 1. Подготовка и разметка

Отмерьте нужную длину с учётом глубины захода трубы в фитинг. Отрежьте трубу труборезом строго под прямым углом. Снимите фаску при необходимости и удалите стружку.

Шаг 2. Зачистка армирующего слоя

Зачистка требуется только для труб с алюминиевым армированием. Шейвером снимают верхний слой полипропилена вместе с фольгой на глубину захода в фитинг — иначе алюминий помешает диффузии и шов потечёт. Трубы, армированные стекловолокном, зачищать не нужно: достаточно обезжирить поверхность.

Шаг 3. Обезжиривание и разметка глубины

Протрите конец трубы и раструб фитинга обезжиривателем. Маркером отметьте на трубе глубину сварки, чтобы при нагреве не задвинуть её слишком глубоко и не получить наплыв внутрь.

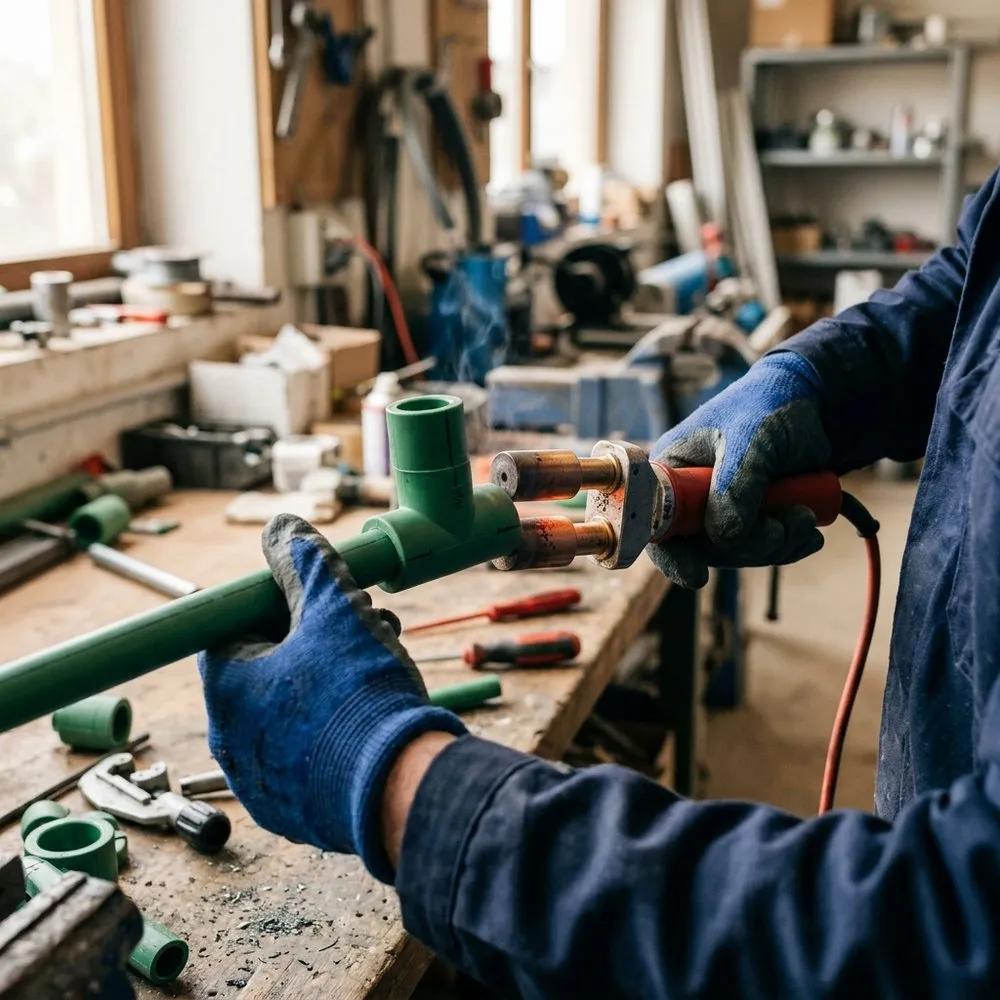

Шаг 4. Нагрев насадок

Установите на паяльник насадки нужного диаметра, включите прибор и дождитесь, пока он прогреется до рабочих ~260 °C. У моделей с индикатором сигналом служит погасшая лампочка. Дайте «утюгу» поработать ещё 5 минут после выхода на режим — это время нагрева самого инструмента, не путать со временем нагрева трубы.

Шаг 5. Одновременный нагрев трубы и фитинга

Наденьте трубу на дорн, а фитинг — на гильзу одновременно, без вращения, и удерживайте ровно столько секунд, сколько указано в таблице для вашего диаметра. Перекос на этом этапе недопустим.

Шаг 6. Стыковка и фиксация

Снимите детали с насадок и без проворачивания плотно соедините их до отметки. Подержите соединение неподвижно несколько секунд, пока полипропилен не схватится. После фиксации стык трогать нельзя до полного остывания.

Таблица времени нагрева по диаметру

Это ориентировочные значения для бытового монтажа при температуре насадок около 260 °C. Точные параметры всегда уточняйте в инструкции к конкретной трубе и паяльнику. При работе на холоде (ниже +5 °C) время нагрева увеличивают на 30–50 %.

Запоминается просто: чем больше диаметр, тем дольше прогрев и тем дольше держать стык неподвижным. Перегрев так же вреден, как и недогрев, поэтому секунды считают по таймеру, а не «на глаз».

Пайка армированных труб: алюминий и стекловолокно

Пайка армированных полипропиленовых труб отличается от обычной одним этапом — подготовкой торца. Ошибка на этом этапе не видна сразу: стык выглядит нормально, держит опрессовку и начинает «плакать» через месяцы. Разберём, что происходит внутри и как этого избежать.

Почему алюминий без зачистки ведёт к течи

Алюминиевая фольга не сваривается с полипропиленом. Если оставить её в зоне шва, диффузия пройдёт только по тонкому наружному слою ПП над фольгой, а сам металл окажется в стыке как инородная прослойка. Дальше работают два механизма. Первый — по торцу трубы вода проникает к фольге и по капиллярам расползается между слоями: труба расслаивается, наружный слой отходит, стык «садится». Второй — при нагреве алюминий и полипропилен расширяются по-разному, и каждый цикл нагрева-остывания расшатывает шов. Итог одинаков: капля на кромке фитинга, а затем струйка.

Зачистка шейвером: фольга снаружи

У труб с наружным армированием (фольга под тонким верхним слоем ПП) применяют шейвер — муфту с ножами, которую надевают на трубу и проворачивают. Он снимает верхний слой полипропилена вместе с фольгой ровно на глубину сварки, поэтому глубину зачистки дополнительно размечать не нужно. Порядок действий:

1. Отрежьте трубу строго перпендикулярно и удалите заусенцы.
2. Наденьте шейвер нужного диаметра и вращайте по часовой стрелке до упора, без перекоса и без нажима «на излом».
3. Осмотрите торец: на зачищенной зоне не должно остаться ни одной блестящей полоски металла. Если фольга проглядывает — пройдите ещё раз.
4. Обезжирьте поверхность и приступайте к нагреву по обычной таблице.

Затупившиеся ножи шейвера не срезают, а мнут материал: зачищенная зона получается шершавой, с недоснятой фольгой по кромкам. Ножи меняют или подтачивают, а сам инструмент берут строго под диаметр трубы — шейвер «на 25» на трубе 20 мм не сработает.

Торцеватель: фольга в середине стенки

У труб с внутренним (срединным) армированием фольга лежит в толще стенки, и снимать наружный слой бессмысленно. Здесь используют торцеватель — инструмент с ножом, который выбирает алюминий из торца трубы на глубину 2–3 мм, оставляя канавку между внутренним и наружным слоями ПП. При сварке расплав фитинга заполняет эту канавку и закрывает фольге доступ к воде. Без торцевания вода дойдёт до металла по торцу трубы, и стык постепенно расслоится.

Трубы со стекловолокном: где подвох

Труба со стекловолокном (PP-R-FB, Fiber, GF) состоит из трёх слоёв полипропилена, средний из которых наполнен коротким стекловолокном. Все три слоя свариваются между собой и с фитингом, поэтому ни шейвер, ни торцеватель не нужны — только ровный рез и обезжиривание. На срезе средний слой выглядит как цветная полоса (зелёная, красная, синяя — у каждого производителя своя). Подвох в том, что композитный слой хуже проводит тепло: при работе с толстостенной трубой 32–63 мм время нагрева берут по верхней границе интервала, иначе внутренняя поверхность прогреется хуже наружной. Второй нюанс — стекловолоконная труба жёстче, её нельзя гнуть феном, как неармированную: только фитинги.

Пайка в труднодоступных местах и стыковка «в упор»

На верстаке паять легко: обе детали свободны, паяльник стоит на подставке. Сложности начинаются у стены, под потолком, в нише за стояком и в момент, когда нужно замкнуть последний стык, а трубе некуда отойти. Здесь помогает не сила, а правильная последовательность.

Правило сборки узла: от сложного к простому

Спланируйте трассу так, чтобы максимум стыков вы сварили на столе, а на стене осталось один-два. Узел с кранами, тройниками и переходами собирают целиком «на весу» или на верстаке, проверяют углы, затем приваривают к трассе. Порядок: сначала самые неудобные стыки (у стены, в углу, за стояком), потом те, где детали свободно двигаются. Последним оставляют тот стык, к которому проще всего подобраться с обеих сторон.

Заранее прикиньте, куда будет отходить труба при последнем соединении: чтобы надеть трубу на дорн и фитинг на гильзу, детали нужно развести примерно на длину насадки плюс 3–5 см. Если такого запаса нет, стык в этом месте не сварить — узел переносят или закладывают разъёмное соединение.

Сварка «на весу» одним человеком

Когда паяльник не поставить на подставку, работают вдвоём: один держит инструмент, второй — детали. В одиночку выручает пара приёмов:

• Закрепите паяльник струбциной к чему-нибудь жёсткому, а не держите в руке: свободные руки нужны обеим деталям.
• Для фитинга, уже приваренного к стене, греют только его: гильзу вводят в раструб, одновременно на дорн надевают трубу. Прогревать труднодоступный фитинг начинают на 1–2 секунды раньше трубы — стенка у него толще.
• Под потолком и в нише работайте в хлопчатобумажных перчатках и следите, чтобы нагретая насадка не касалась соседних труб: 260 °C оставляют на ПП оплавленный след за секунду.

Как замкнуть контур: разъёмные соединения

Если трубе некуда отойти, последний стык делают не сваркой, а разъёмным соединением. Самый удобный вариант — «американка» (муфта с накидной гайкой): обе половины привариваются к трубам заранее, а на месте просто стягиваются гайкой с плоской прокладкой. Ставьте американки у котла, насоса, бойлера, водосчётчика — везде, где оборудование когда-нибудь придётся снять. Второй способ — комбинированный фитинг с латунной резьбой (МРН/МРВ) с обеих сторон разрыва и короткая резьбовая вставка между ними.

Для больших диаметров и ремонта без демонтажа существуют электросварные муфты для PP-R: муфта надевается на два торца, нагревается встроенной спиралью от специального аппарата и сваривается на месте. В быту они встречаются редко, но при ремонте магистрали в узкой шахте это единственный способ обойтись без разборки.

Переходы на резьбу: латунь не греют

Комбинированные фитинги с латунной вставкой (наружная или внутренняя резьба) варят как обычные — греется только пластиковая часть, металлическую на насадку не надевают. После остывания резьбу уплотняют ФУМ-лентой или льном с пастой и затягивают ключом умеренно: латунная втулка запрессована в пластик, и чрезмерное усилие проворачивает её или трескает корпус. Для кранов и шаровых вентилей на резьбе оставляйте место для рукоятки — типичный промах при монтаже в нише.

Типичные ошибки

Большинство протечек возникает не из-за плохого материала, а из-за нарушения технологии. Разберём частые промахи при пайке полипропиленовых труб своими руками.

• Перегрев. Если передержать детали на насадках, полипропилен становится слишком жидким и при стыковке выдавливается наплывом внутрь трубы. Наплыв сужает просвет и снижает напор. Лечится только строгим контролем времени по таблице.
• Недогрев. Слишком короткий нагрев не даёт материалу размягчиться, диффузия не происходит, и стык со временем потечёт. Особенно часто этим грешат при работе с диаметрами 40–63 мм.
• Перекос. Если трубу вставили в фитинг под углом или провернули при стыковке, шов получается неравномерным. Соединять детали нужно строго по оси, без вращения.
• Наплыв внутрь. Возникает при перегреве или при заходе трубы глубже отметки. Внутренний грат уменьшает проходное сечение — критично для труб малого диаметра.
• Пропущенная зачистка. Если не снять алюминиевую фольгу с армированной трубы, диффузионная сварка пройдёт только по тонкому наружному слою, и стык окажется ненадёжным.
• Грязная или влажная поверхность. Пыль, масло и вода ухудшают сцепление. Перед пайкой детали обязательно обезжиривают.

Как паять на улице и при отрицательной температуре

Производители труб и стандарты на сварку полимеров рассчитаны на работу при температуре воздуха не ниже +5 °C. Ниже этой границы паять можно, но с поправками: холодная труба отбирает у насадки тепло быстрее, расплав остывает раньше, чем детали успевают соединиться, а сам полипропилен на морозе становится хрупким. Разберём, что меняется и как компенсировать холод, если работы в неотапливаемом доме или на улице перенести нельзя.

Что происходит с полипропиленом на холоде

При отрицательной температуре PP-R теряет ударную вязкость: труба, которую уронили на бетон при −10 °C, может треснуть, а при резке ножницами по кромке идут микротрещины — их не видно, но они становятся началом будущей течи. Второй эффект — усадка. Труба, сваренная при −5 °C и позже нагретая до +60 °C, удлинится сильнее, чем рассчитано для монтажа при комнатной температуре, поэтому компенсаторам и скользящим опорам уделяют особое внимание.

Самая частая ошибка — «непровар» у толстостенных труб: снаружи всё выглядит нормально, а внутри фитинга материал не размягчился на нужную глубину. Стык держит опрессовку, но на первом же цикле нагрева расходится.

Приёмы работы при холоде

1. Прогрейте материал. Трубы и фитинги за несколько часов до работы занесите в тёплое помещение или держите в отапливаемом автомобиле. Режьте и зачищайте только тёплую трубу.
2. Организуйте укрытие. На улице стык варят под тентом или в палатке из плёнки с тепловой пушкой. Ветер опаснее мороза: он остужает расплав за секунды, пока вы переносите детали с насадок на стык.
3. Увеличьте время нагрева на 30–50 %, но не температуру: перегрев насадок выше 270–280 °C ухудшает шов сильнее, чем холод. Для трубы 25 мм вместо 7 секунд держите 9–10.
4. Сократите паузу. Стыковать нужно за 2–3 секунды после снятия с насадок. Паяльник ставьте максимально близко к стыку, детали не переносите через всё помещение.
5. Продлите фиксацию и остывание. На холоде наружный слой шва застывает быстро, а внутри материал ещё мягкий: держите стык неподвижно вдвое дольше, чем по таблице.
6. Не подавайте горячую воду сразу. Дайте системе постоять, а первый нагрев проводите ступенями — резкий перепад с −5 до +70 °C нагружает шов на разрыв.

Когда паять нельзя

При температуре ниже −10 °C и при снегопаде или дожде работы лучше отложить: влага на торце трубы вскипает на насадке и оставляет в шве поры, а пропаять толстостенную трубу 40–63 мм на таком морозе практически невозможно даже с укрытием. Инструмент тоже требует внимания: конденсат на холодном паяльнике при включении даёт утечку на корпус, поэтому прибор сначала выдерживают в тепле, затем включают.

Отдельно о трубах, оставленных на морозе после монтажа: пустая система переживёт зиму без проблем, а вот заполненная водой — нет. Если отопление не запускается до весны, слейте воду или заполните контур незамерзающим теплоносителем, совместимым с полипропиленом.

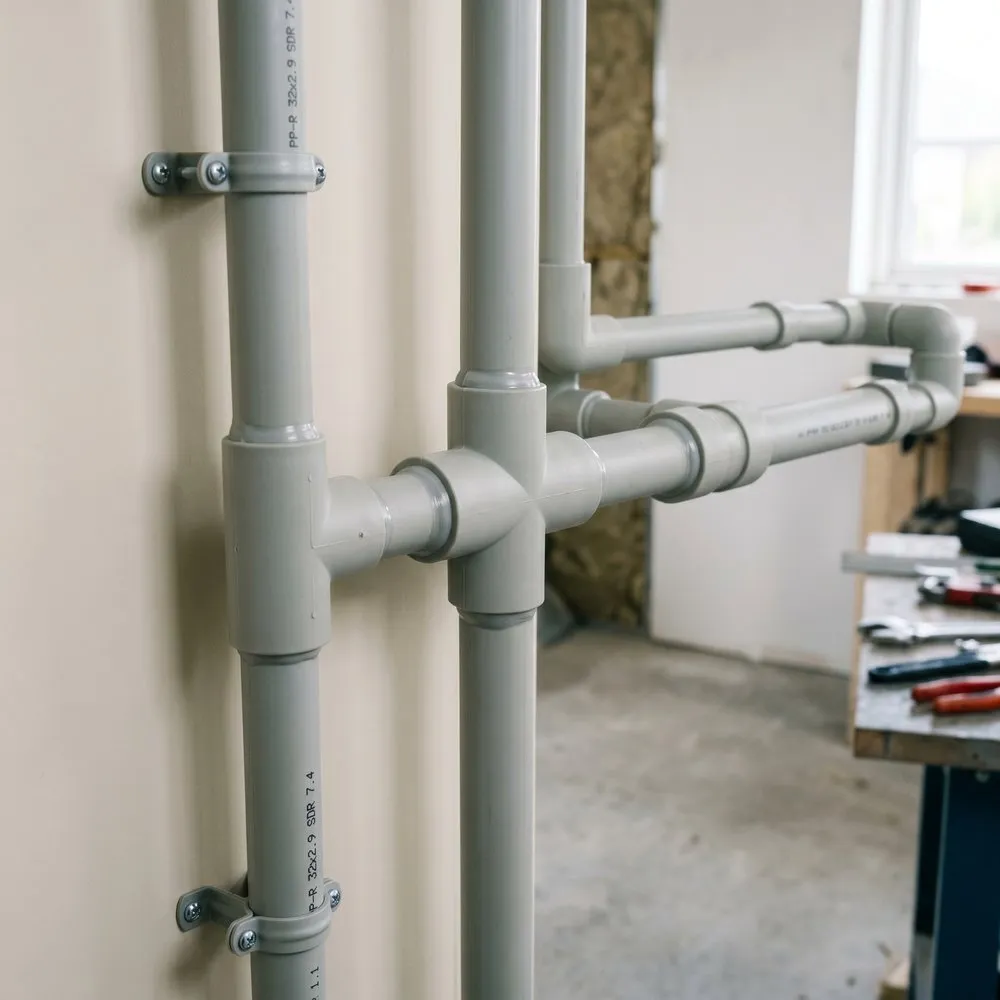

Проверка и опрессовка

После того как все стыки остыли, систему проверяют под давлением. Сначала проведите визуальный осмотр: качественный шов имеет ровный аккуратный валик полипропилена по кромке фитинга без перекосов и трещин.

Затем выполняют опрессовку. Систему заполняют водой, удаляют воздух и опрессовочным насосом поднимают давление выше рабочего (для бытовых сетей обычно до 1,5 рабочего давления) и выдерживают не менее 30–60 минут, наблюдая за манометром и стыками. Если давление держится и подтёков нет — монтаж выполнен правильно. Любую каплю на стыке устраняют переваркой соединения: подмотка и герметик на диффузионной сварке не применяются.

Не запускайте систему отопления или ГВС в работу, пока не убедились в герметичности всех узлов под давлением.
