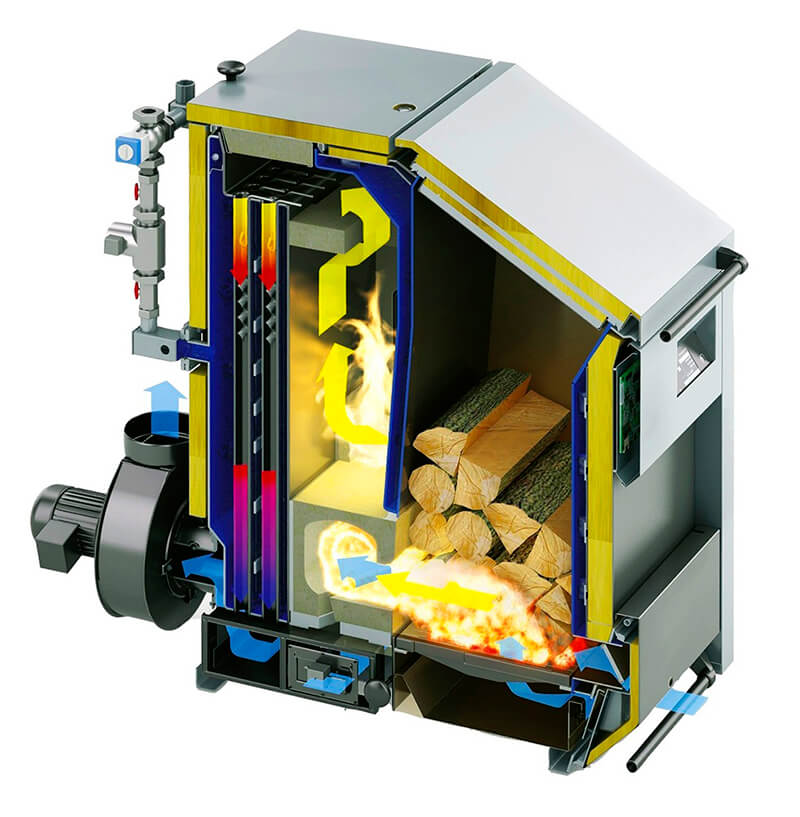

Что такое пиролизный котёл и его устройство

Пиролизный котёл (он же газогенераторный котёл) — это разновидность твердотопливного котла длительного горения, в котором древесина не просто горит, а сначала разлагается на горючий газ при высокой температуре и недостатке кислорода. Этот процесс называется пиролизом, или сухой перегонкой древесины. Затем выделившийся сухой древесный газ сжигается во второй камере при подаче дополнительного воздуха. За счёт двухступенчатого сжигания такой котёл выдаёт больше тепла из той же закладки дров и работает заметно дольше обычного.

Ключевое отличие от классического котла — наличие двух камер сгорания, разделённых колосником:

• Камера газификации (загрузочная) — верхняя камера, куда закладывают дрова. Здесь при температуре 200–800 °C и ограниченной подаче воздуха древесина медленно тлеет и выделяет горючие газы: оксид углерода, водород, метан и лёгкие углеводороды.
• Камера дожига (сжигания) — нижняя камера, куда древесный газ поступает через узкое сопло. Сюда подаётся вторичный воздух, и газовоздушная смесь сгорает факелом при температуре 1000–1200 °C, отдавая тепло теплообменнику.
• Колосник с форсункой (соплом) разделяет камеры и формирует направленный поток газа из зоны газификации в зону дожига.

Теплообменник котла окружает камеру дожига и дымоходные каналы, забирая тепло как от пламени, так и от горячих дымовых газов перед их выходом в трубу. Корпус, как правило, изготавливают из жаропрочной котловой стали толщиной 4–8 мм.

Принцип работы: сухой возгон древесного газа

Работу газогенераторного котла длительного горения удобно разложить на несколько стадий.

1. Розжиг и выход на режим

После загрузки дров котёл растапливают обычным способом. Когда камера прогревается и в неё перестаёт поступать избыток воздуха, древесина переходит из режима открытого горения в режим тления — начинается газификация.

2. Сухой возгон (пиролиз)

При нагреве без достаточного количества кислорода древесина не сгорает целиком, а разлагается на твёрдый углеродный остаток (древесный уголь) и горючую газовую смесь. Именно поэтому процесс называют сухим возгоном древесного газа. Чем суше топливо, тем стабильнее идёт пиролиз.

3. Дожиг газа

Образовавшийся газ под действием тяги или вентилятора устремляется через сопло в камеру дожига. Там к нему подмешивается подогретый вторичный воздух, и смесь вспыхивает ярким факелом. Полнота сгорания у такого котла существенно выше, чем у обычного твердотопливного: горючие компоненты дыма догорают, а не улетают в трубу.

Верхнее и нижнее дутьё

По организации воздушных потоков различают котлы с верхним и нижним дутьём. При верхнем дутье первичный воздух подаётся сверху, на слой топлива, а пламя движется сверху вниз — газ дожигается в нижней камере. При нижнем дутье воздух идёт снизу. На практике в бытовых пиролизных котлах чаще встречается схема с движением газов вниз и подачей вторичного воздуха в зону сопла — она обеспечивает наиболее полное сжигание и высокий КПД.

Виды пиролизных котлов

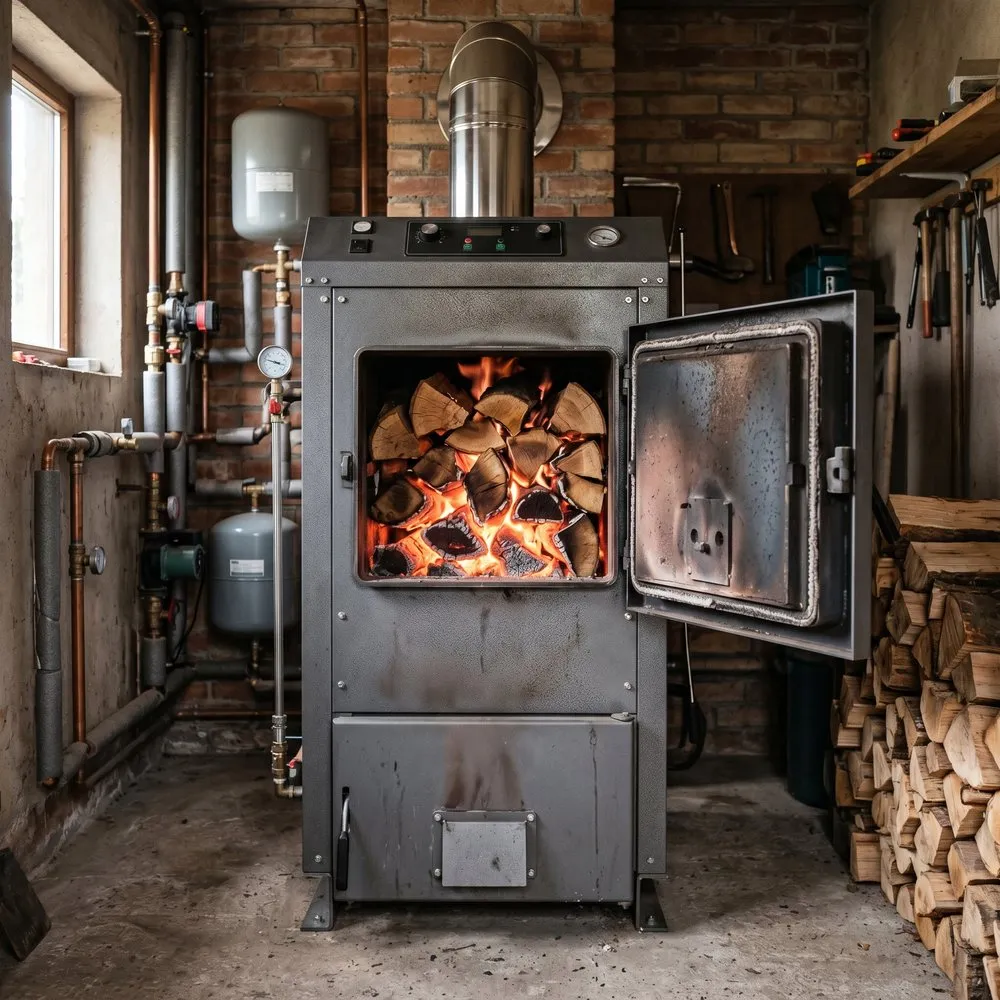

Пиролизные котлы для частного дома делят на две большие группы по способу создания тяги.

С естественной тягой

Воздух движется через котёл за счёт разрежения, которое создаёт дымоход. Такие модели энергонезависимые: они не нуждаются в электричестве и продолжают работать при отключении сети. Это плюс для домов с нестабильным электроснабжением. Минус — более высокие требования к дымоходу (высота, тяга) и менее гибкая регулировка мощности.

С принудительной тягой (с вентилятором)

Поток воздуха обеспечивает дутьевой вентилятор или дымосос, которым управляет автоматика по датчику температуры теплоносителя. Такие котлы энергозависимые — без электропитания они не работают, но взамен дают точное регулирование мощности, стабильный пиролиз даже на не идеально сухих дровах и более высокий КПД. Для защиты от отключения света их часто комплектуют источником бесперебойного питания.

Отдельно стоит упомянуть котлы с автоматической подачей топлива (пеллетные и комбинированные), но классический бытовой пиролизный котёл — это всё же агрегат с ручной закладкой дров.

Характеристики: мощность, КПД, время горения

При подборе и сравнении моделей обращают внимание на несколько основных параметров.

• Мощность. Для бытовых пиролизных котлов это обычно 10–50 кВт. Ориентировочный расчёт — около 1 кВт на 10 м² хорошо утеплённого помещения с потолками до 3 м, но точный подбор делают по теплопотерям конкретного дома.
• КПД. За счёт дожига газа коэффициент полезного действия достигает 85–92 %, что выше, чем у классических твердотопливных котлов (как правило, 70–80 %).
• Время горения на одной загрузке. Главное преимущество — продолжительность работы. В режиме газификации одна полная закладка дров может гореть от 8 до 12 часов и более, тогда как обычный котёл требует подбрасывать топливо каждые 3–4 часа.
• Объём загрузочной камеры. Чем он больше, тем дольше котёл работает без вмешательства и тем длиннее можно использовать поленья.

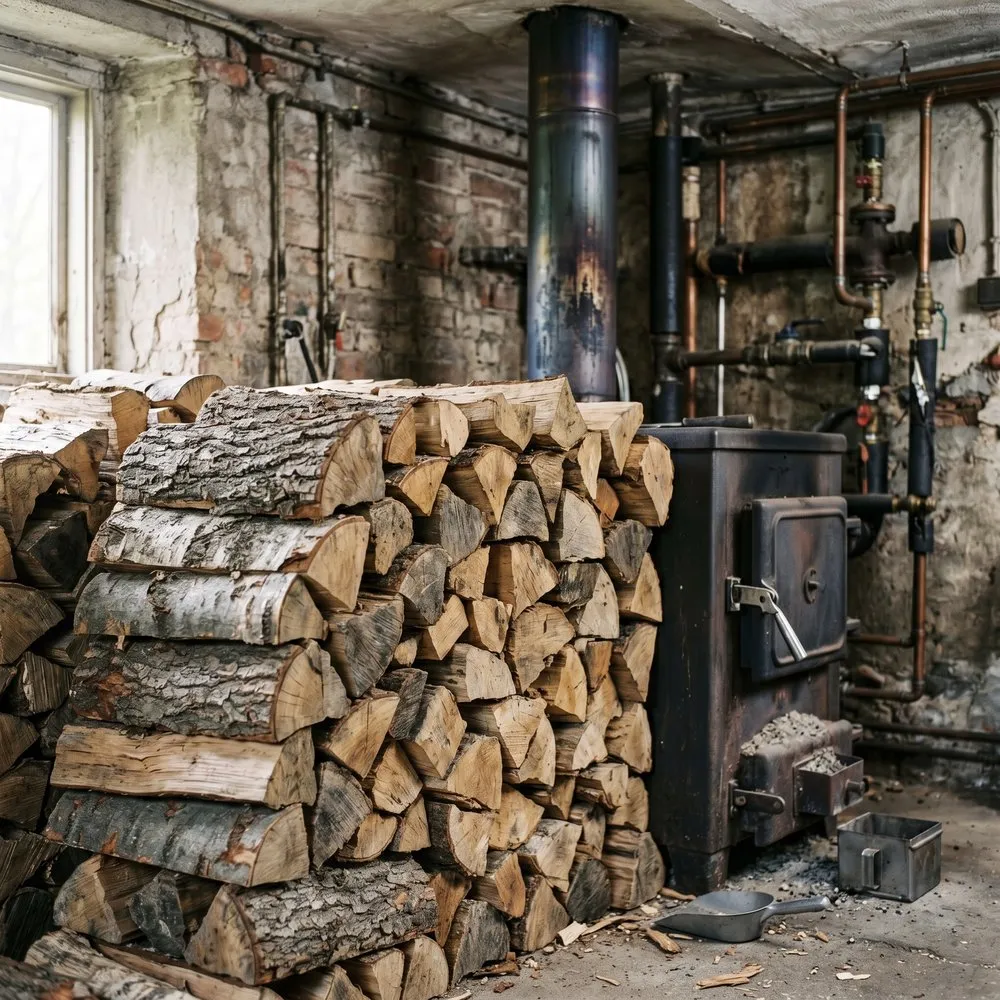

• Требования к топливу. Это критичный параметр. Для устойчивого пиролиза влажность дров должна быть не более 20 %. Сырые дрова дают много пара, сбивают температуру и попросту не газифицируются — котёл переходит в обычное тление с потерей КПД и обильным образованием смол.

В качестве топлива используют сухие поленья твёрдых и хвойных пород, древесные брикеты. Уголь и влажную древесину в чистый пиролизный котёл закладывать не рекомендуется, если это не предусмотрено производителем.

Плюсы и минусы

Преимущества

• Длительное горение. Реже подходить к котлу — главный практический плюс. Одной закладки хватает на 8–12 часов и более.
• Высокий КПД. Дожиг древесного газа повышает эффективность до 85–92 %, расход дров на единицу тепла снижается.
• Чистый дымоход. Топливо сгорает почти полностью, поэтому сажи и смол образуется намного меньше, дымоход и теплообменник реже требуют чистки.
• Экологичность. В дымовых газах меньше несгоревших частиц и угарного газа.
• Удобство регулировки у моделей с автоматикой — котёл сам поддерживает заданную температуру теплоносителя.

Недостатки

• Цена. Котёл длительного горения пиролизного типа дороже простого твердотопливного из-за сложной конструкции и автоматики.
• Требования к топливу. Без сухих дров (влажность ≤20 %) пиролизный режим не запускается — это обязательное условие, а не рекомендация.
• Температура обратки. Чтобы внутри котла не выпадал конденсат и агрессивные смолы, температуру обратного теплоносителя держат не ниже 60–65 °C. Для этого в обвязку ставят трёхходовой смесительный клапан или подмешивающий насос.
• Энергозависимость моделей с вентилятором: при отключении света нужен ИБП или резервное питание.
• Чувствительность к режиму. На малой мощности и сыром топливе эффективность падает, может появляться смола.

Как выбрать пиролизный котёл

Чтобы пиролизный котёл для частного дома работал эффективно, при выборе учитывают несколько факторов.

1. Мощность по теплопотерям. Не берите «с большим запасом»: завышенная мощность приводит к работе на малом режиме, тлению и образованию смол. Лучше рассчитать теплопотери дома и добавить запас 15–20 %.
2. Энергозависимость. Если электроснабжение нестабильно и нет ИБП — рассматривайте энергонезависимые модели с естественной тягой. Если важны автоматика и максимальный КПД — котёл с вентилятором.
3. Объём загрузочной камеры и длина поленьев. Чем больше камера, тем реже загрузка. Уточняйте максимальную длину дров.
4. Материал и толщина стали теплообменника. Чем толще котловая сталь, тем дольше срок службы.
5. Обвязка. Сразу планируйте узел подмеса для защиты обратки (смесительный клапан, насос) и, при необходимости, теплоаккумулятор — он сглаживает работу котла и повышает удобство.
6. Возможность подключения бойлера ГВС и контуров отопления.

Самый надёжный путь — подбор вместе с инженером по проекту дома: так вы не переплатите за лишнюю мощность и сразу получите корректную схему обвязки.
