Самодостаточный Новатор
Создание любого оборудования ЭВАН начинается с выявления и обоснования его практичности и полезности для потребителей. У каждой модели свои отличительные особенности, делающие ее оптимальной для решения различных конкретных задач в системах отопления. Электрокотел ЭВАН Novator укомплектован достаточным комплексом элементов, четко выполняющих свой функционал в системе отопления. Установка такого электроотопительного прибора позволяет с минимальными финансовыми, организационными и трудовыми затратами решить задачу отопления частного дома или производственного помещения.

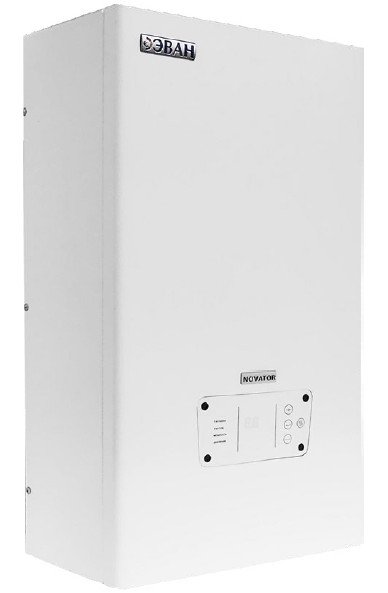

Электрические котлы ЭВАН Novator

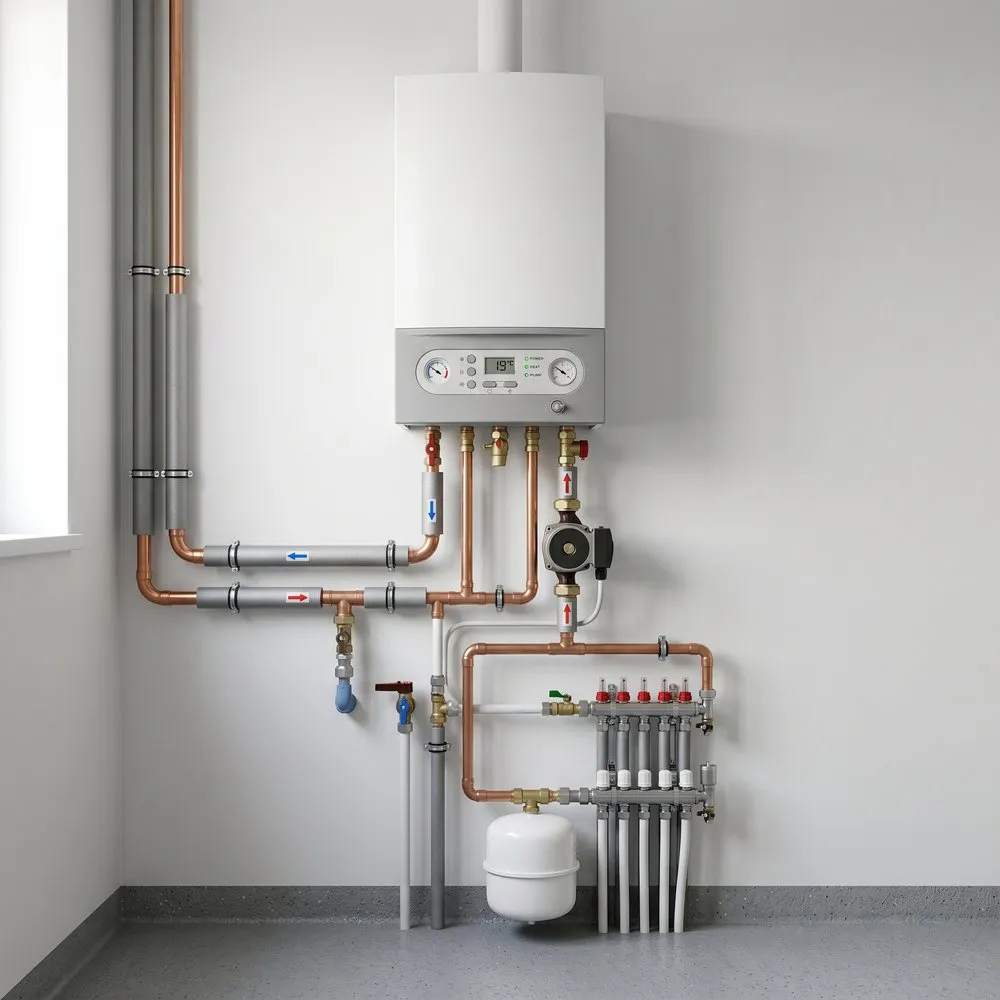

В век развитых технологий в индустрии отопительных приборов постоянно внедряются технические решения, направленные на повышение эффективности работы, безопасности и комфорта эксплуатации оборудования. Одним из результатов подобных решений является электрокотел со встроенными компонентами: циркуляционным насосом, экспанзоматом, приборами безопасности и интеллектуальной системой управления. Это существенно упрощает монтаж и обвязку котла. По сути, в рамках одного высокотехнологичного изделия собрана целая мини-котельная. Именно таким самодостаточным прибором и является ЭВАН Novator. В приборе содержится не меньше компонентов, чем нужно, каждый элемент имеет четкое предназначение, и отсутствуют избыточные элементы.
Такой подход особенно актуален, когда выбирается сложный прибор, состоящий из нескольких компонентов, при этом обладающий широкими возможностями.
Система отопления, работающая в автономном режиме, состоит из множества приборов и агрегатов. Их совокупность является одним целым, хотя каждый элемент играет свою особую роль. Часть из них являются основными и обязательными, некоторые же устанавливаются в соответствии с пожеланиями хозяина дома или рекомендациями проектировщика.
- Отопительный прибор - котел.
- Экспанзомат герметичного плана.
- Потребитель тепла - радиаторы отопления либо другие неотключаемые устройства теплопередачи, например, система теплых полов.
- Приборы безопасности - клапан, манометр, воздухоотводчик.
- Элементы электробезопасности - автоматический выключатель, заземление, контакторы, реле.
- Необходимым условием нормальной работы является наличие системы теплопередачи. Система разводки труб для передачи теплоносителя в здании (сечение труб не менее G3/4).
- Циркуляционные насос.
- Теплоноситель - вода или другой теплоноситель, сертифицированный для систем отопления с использованием электрического котла.
- Потребители тепла, которые можно отключить. Водонагреватель косвенного нагрева. Теплонакопитель.
- Необходимая запорная арматура.
- Контрольные датчики и регуляторы. Терморегулятор.
- Устройства автоматического контроля и управления. Например, модуль дистанционного управления ЭВАН-Climate.

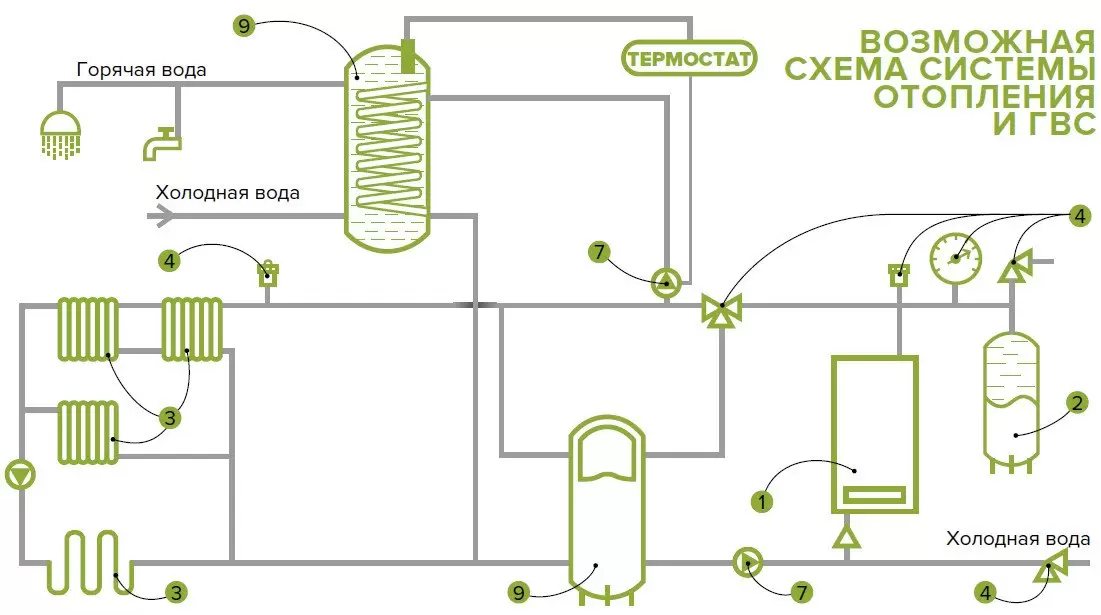

Обязательные компоненты системы отопления закрытого типа с принудительной циркуляцией
Необходимые компоненты системы отопления закрытого типа
Дополнительные компоненты системы отопления закрытого типа
ЭВАН Новатор укомплектован элементами системы отопления как из основного, так и из необходимого перечня.

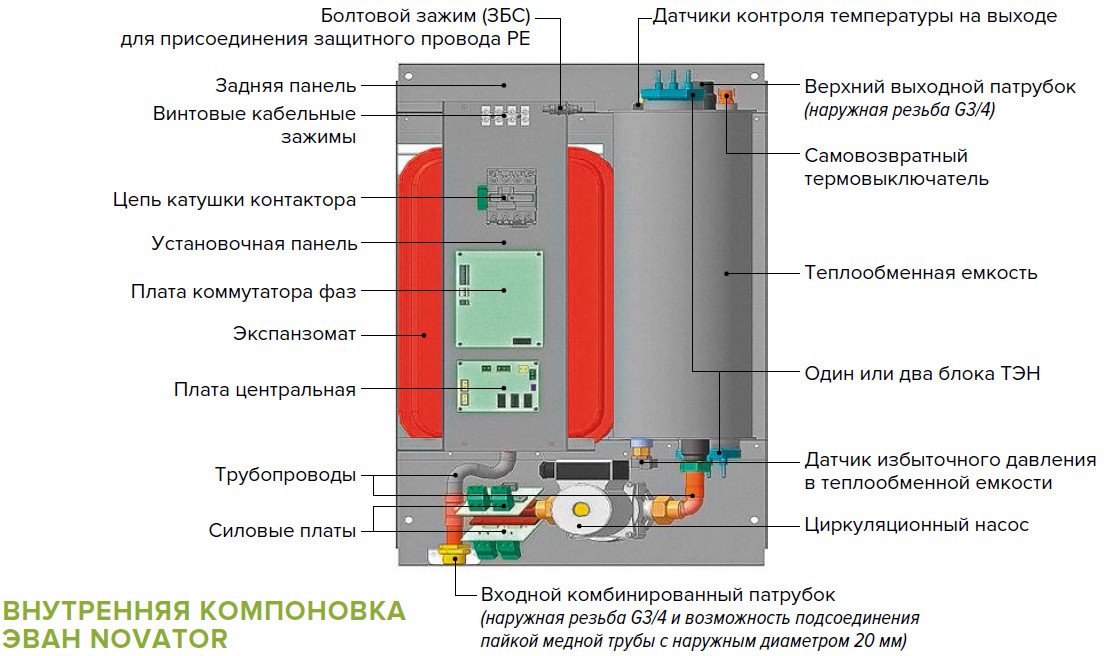

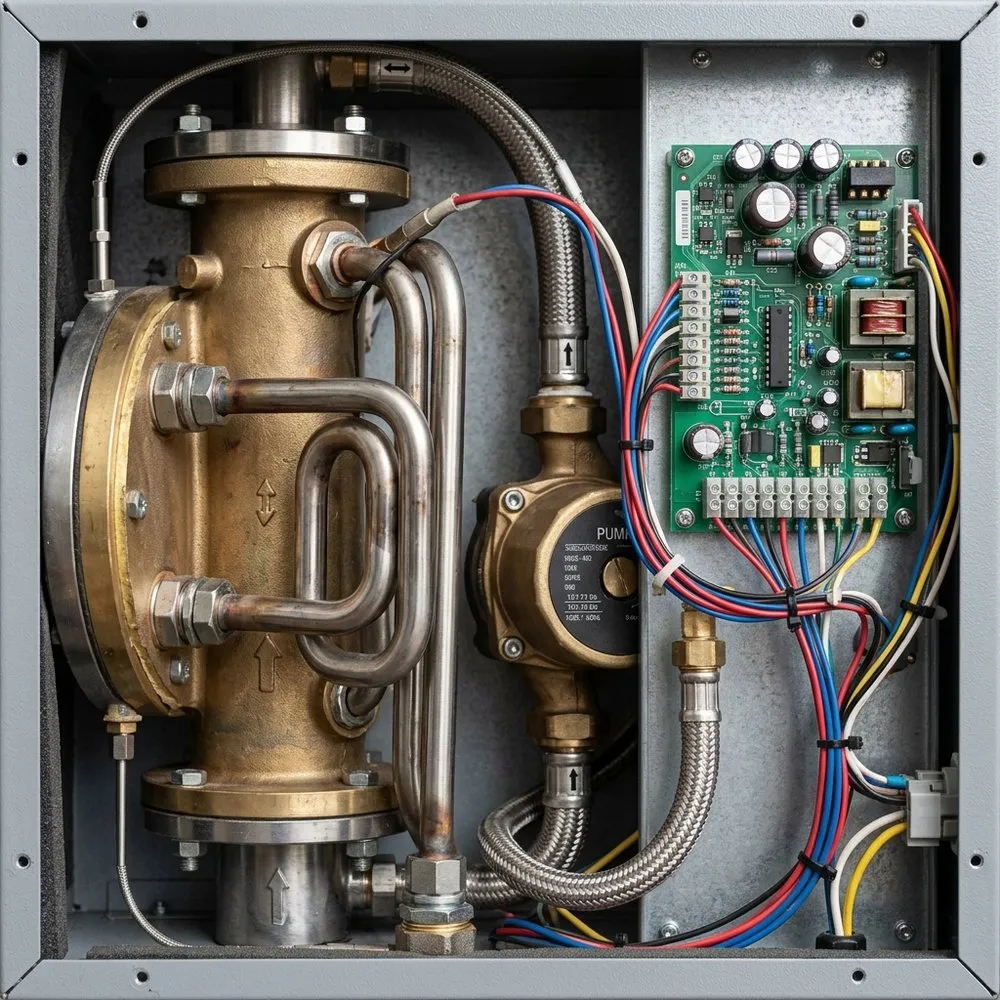

В большей степени ЭВАН Novator подходит для установки в жилых помещениях, поэтому мощностная линейка представлена моделями от 4 до 28 кВт. Он уверенно решает отопительные задачи в помещениях площадью до 280 кв. м. В системах теплоснабжения он может играть основную роль или же выполнять функции дублера. Любое, даже самое совершенное оборудование следует периодически обслуживать, и рано или поздно возникает необходимость проведения ремонтных работ. Для надежности использования и удобства обслуживания нагревательный элемент котла, в зависимости от мощности прибора, состоит из одного или двух блоков по три ТЭНа на резьбовом соединении у каждого блока. Этот элемент обладает оптимальной технологией герметизации, а также конструкцией, исключающей парообразование на границе с теплоносителем.
Как и во всех электроотопительных котлах ЭВАН, в Novator используются чешские блоки ТЭН (производитель Backer) из высококачественной нержавеющей стали. В случае необходимости их замены покупка обойдется потребителю намного дешевле, чем приобретение медных ТЭНов.
Часто в загородных поселках напряжение в сети бывает нестабильным. Такие перепады оставляют без тепла дома на неопределенный срок и способны вывести из строя всю систему отопления. С этой проблемой ЭВАН Novator справляется блестяще благодаря интеллектуальным схемным решениям коммутатора фаз, которые гарантируют стабильность работы при пропадании одной или даже двух фаз. Прибор постоянно определяет и выбирает лучшую для работы электрического котла фазу. Обеспечивается автоматический подбор мощности электрокотла и температуры подачи теплоносителя без скачков. При этом оборудование работает практически бесшумно, поскольку применен симисторный тип включения/выключения ТЭНов. Таким образом, ЭВАН Новатор уверенно работает при пониженном (от 160 В) и повышенном (до 260 В) напряжении.
Одним из ключевых компонентов системы теплоснабжения является расширительный бак. Именно он помогает сохранять в процессе работы практически неизменным давление в системе отопления. В ЭВАН Novator установлен встроенный 6-литровый экспанзомат закрытого типа. Эластичная мембрана делит его на две части, одна из которых подключается к системе отопления, а вторая накачивается воздухом. При нагреве системы отопления увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освобождающийся объем бака, а при остывании мембрана стремится перейти в исходное положение и выталкивает жидкость назад в систему отопления.
Рекомендуемый объем расширительного бака составляет 15% от всего объема системы отопления в случае заполнения водой и 20% в случае использования антифриза в качестве теплоносителя. В большинстве случаев для домов небольшой площади встроенного бака котла вполне достаточно, и решение о применении отдельного дополнительного бака принимается специалистами на этапе проектирования.
Управление таким прибором максимально простое, лаконичное и интуитивно понятное, с ним может справиться даже потребитель, далекий от инженерных технологий. На панели отображаются режимы работы котла. Удобная навигация позволяет выбрать один из двух основных режимов работы оборудования: «комнатный» или «отопление». Главное их отличие в параметре, который берется за основу. В первом варианте на заданном уровне поддерживается температура теплоносителя, во втором — температура воздуха.
Существенным плюсом нового электрического котла ЭВАН Новатор можно назвать реализованное в нем ступенчатое ограничение мощности (две или три ступени, в зависимости от модели). Такой подход в управлении помогает добиться максимально практичного расхода электроэнергии и избегать ненужного перегрева помещения. К тому же сниженное количество циклов включения/выключения нагрева продлевает срок службы прибора.
Поддерживать комфортный температурный режим в доме помогает не только изменение мощности электроотопительного прибора, но и выбор скорости вращения циркуляционного насоса.
В случае похолодания или потепления можно установить режим соответственно с повышенной или пониженной скоростью работы. Чугунный корпус и вал из нержавейки циркуляционного насоса в ЭВАН Novator обеспечивают его высокую надежность. Используемая модель позволяет устанавливать один из трех вариантов скорости вращения, выбор которой зависит от конструкции системы отопления и используемого типа теплоносителя. Все составные части котла смонтированы внутри корпуса с теплоизоляционным слоем, который защищает прибор от излишних тепловых потерь. Благодаря этому повышается энергоэффективность отопительной системы в целом и снижается расход энергоносителей.
Как и все котлы интеллектуального поколения ЭВАН, Novator может управляться с помощью модуля дистанционного управления ЭВАН-Climate. Использование такого прибора помогает сократить расход электроэнергии до 20%.
Встроенные устройства безопасности котла контролируют давление в диапазоне от 0,01 до 0,6 МПа, отключают нагрев при превышении температуры теплоносителя более 92 °С, защищают от перегрева критически важные элементы прибора и оберегают от ошибочного подключения питания.
Как представитель интеллектуального поколения котлов ЭВАН, Novator обладает системой самодиагностики, позволяющей получить информацию о рабочих, сервисных и аварийных режимах работы оборудования.
ЭВАН Новатор — одноконтурный прибор. Отсутствие второго контура в этом котле совершенно не влияет на его работоспособность. Для реализации полноценного горячего водоснабжения в доме совместно с Novator целесообразно устанавливать водонагреватель косвенного нагрева. Например, надежный NIBE VLM KS.
Кстати, если в помещении большой разбор горячей воды, то даже двухконтурный котел будет нуждаться в поддержке дополнительным оборудованием для нагрева воды. Мощности такого котла может не хватить на отопление дома в холодное время года и полноценное снабжение горячей водой. Поэтому установка дополнительного водонагревателя вполне оправдана.
