Электрические котлы отопления

Электрический котёл — самый простой в установке и обслуживании источник тепла для дома и квартиры. Ему не нужен дымоход, газовая магистраль и разрешения газовой службы, а КПД достигает почти 100%. Но за общим названием скрываются три разных по принципу работы устройства: ТЭНовые, электродные (ионные) и индукционные котлы. От типа нагрева зависят цена, ремонтопригодность, требования к теплоносителю и срок службы. Разберём, чем они отличаются и как выбрать подходящий вариант.

Что такое электрокотёл и как он устроен

Электрический котёл отопления — это теплогенератор, который преобразует электроэнергию в тепло и передаёт его теплоносителю (воде или незамерзающей жидкости) в системе отопления. Дальше нагретый теплоноситель циркулирует по трубам и отдаёт тепло через радиаторы или контур тёплого пола.

Базовая конструкция любого электрокотла включает несколько обязательных узлов:

• Нагревательный блок — именно он отличает один тип котла от другого: трубчатые электронагреватели, электроды или индукционная катушка.
• Теплообменная камера (бак) — герметичный объём, через который проходит теплоноситель.
• Циркуляционный насос — у настенных моделей чаще встроен, у напольных может быть внешним.
• Группа безопасности — расширительный бак, предохранительный клапан, воздухоотводчик.
• Блок автоматики — контролирует температуру, переключает ступени мощности, отключает котёл при перегреве или отсутствии теплоносителя.

Принцип общий: ток нагревает элемент или сам теплоноситель, насос гонит жидкость по контуру, автоматика поддерживает заданную температуру. Различия начинаются в способе, которым электроэнергия превращается в тепло.

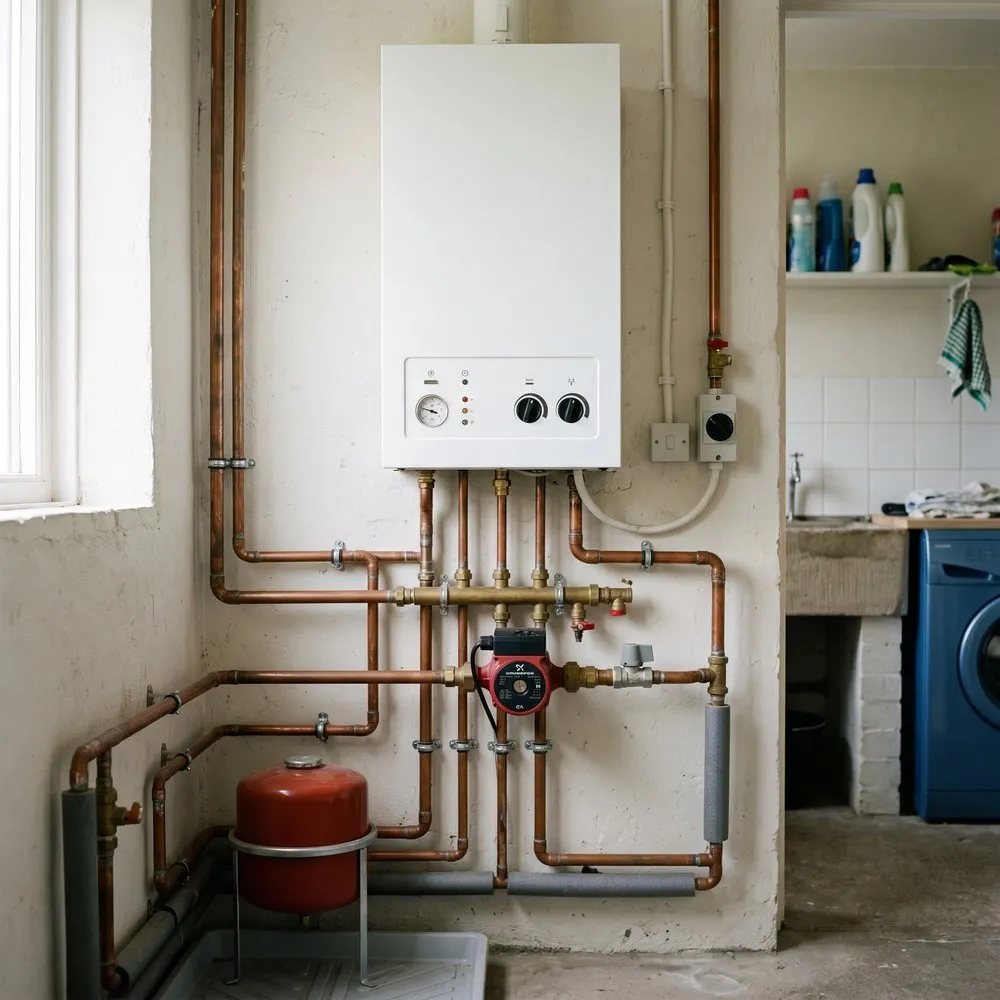

ТЭНовые котлы

ТЭНовый котёл — самый распространённый и понятный тип электрического котла отопления. Нагрев в нём обеспечивают трубчатые электронагреватели (ТЭНы) — те же элементы, что стоят в бойлерах и электрочайниках. ТЭН представляет собой металлическую трубку со спиралью внутри, изолированной от корпуса. Спираль раскаляется и отдаёт тепло теплоносителю, который омывает трубку снаружи.

Устройство и работа

В теплообменной камере установлено от одного до нескольких ТЭНов. Их можно включать по очереди — так реализуется ступенчатая регулировка мощности. Например, котёл на 9 кВт с тремя ТЭНами по 3 кВт даёт три ступени: 3, 6 и 9 кВт. Это позволяет экономить электроэнергию в межсезонье, когда полная мощность не нужна.

Плюсы ТЭНового котла

• Простая и проверенная конструкция, понятная любому мастеру.
• Высокая ремонтопригодность: вышедший из строя ТЭН меняется отдельно, без замены всего котла.
• Нетребовательность к теплоносителю — подходит и вода, и большинство антифризов для систем отопления.
• Широкий модельный ряд по мощности — от маломощных квартирных до котлов на крупные дома.
• Доступная цена и развитый ассортимент запчастей.

Минусы ТЭНового котла

• На ТЭНах со временем образуется накипь, особенно на жёсткой воде. Слой накипи ухудшает теплоотдачу и ускоряет перегорание элемента.
• ТЭН — расходник: при интенсивной эксплуатации его периодически приходится менять.
• Габариты бака больше, чем у электродных моделей.

ТЭНовый котёл — разумный выбор «по умолчанию» для частного дома и квартиры, если важны простота, надёжность и предсказуемое обслуживание.

Электродные (ионные) котлы

Электродный котёл, который также называют ионным, нагревает теплоноситель принципиально иначе. Здесь нет раскалённой спирали — нагрев происходит за счёт прохождения переменного тока непосредственно через сам теплоноситель. Жидкость в таком котле выступает не пассивным охладителем, а активным элементом цепи.

Принцип нагрева

Внутри компактной камеры расположены электроды. При подаче переменного тока (50 Гц) ионы солей в теплоносителе начинают быстро колебаться, перемещаясь то к одному, то к другому электроду. За счёт сопротивления среды и движения ионов жидкость нагревается изнутри, по всему объёму сразу. Поскольку греется сам теплоноситель, а не металлическая трубка, выход котла на режим происходит очень быстро.

Требования к теплоносителю

Это ключевая особенность электродного котла. Нагрев возможен только в проводящей среде, поэтому к жидкости предъявляются жёсткие требования:

• Нужен теплоноситель строго определённого удельного сопротивления — обычно специально подготовленный состав, рекомендованный производителем котла.
• Обычная водопроводная вода или произвольный антифриз не подходят: при неверной концентрации солей котёл либо не выйдет на мощность, либо электроды начнут быстро разрушаться.
• Со временем электроды растворяются (это рабочий процесс), параметры теплоносителя смещаются, и их приходится контролировать и корректировать.

Плюсы и минусы

Из плюсов — компактность, малый вес и быстрый выход на режим. Электродный котёл буквально умещается на ладони и не боится «сухого хода» в том смысле, что без теплоносителя цепь просто не замкнётся и нагрева не будет.

Минусы существеннее: высокая чувствительность к составу теплоносителя, постепенный износ электродов как расходника, обязательное качественное заземление и зависимость мощности от температуры жидкости. Такой котёл требует грамотной настройки системы и дисциплины в обслуживании.

Индукционные котлы

Индукционный котёл использует тот же физический принцип, что и индукционная плита. Электроэнергия превращается в тепло за счёт вихревых токов (токов Фуко), которые наводятся в металлическом сердечнике под действием переменного магнитного поля.

Принцип нагрева

Внутри котла находится катушка (индуктор), на которую подаётся переменный ток. Вокруг катушки возникает переменное магнитное поле, а оно наводит вихревые токи в стальном сердечнике или в наборе ферромагнитных элементов. Сердечник разогревается и отдаёт тепло теплоносителю, который циркулирует вокруг него. Важно, что нагревательный элемент не контактирует с токоведущими частями напрямую и не имеет привычной спирали.

Плюсы индукционного котла

• Нет ТЭНа как отдельного расходника — нечему перегорать в традиционном смысле.
• Меньше склонность к образованию накипи: греющаяся поверхность вибрирует на микроуровне, и отложения хуже закрепляются.
• Нетребовательность к теплоносителю на уровне ТЭНовых моделей — подходит вода и стандартные антифризы.
• Длительный срок службы при корректной эксплуатации.

Минусы индукционного котла

• Самая высокая цена среди трёх типов при сопоставимой мощности.
• Больший вес и габариты — большинство моделей напольные.
• Ремонтопригодность ниже: при выходе из строя катушки или электроники проще менять узел целиком.
• На рынке много кустарных изделий с завышенными обещаниями «экономии» — выбирать стоит проверенных производителей.

Стоит понимать: КПД у всех трёх типов близок к 99%, поэтому реальной «экономии электроэнергии» по сравнению с ТЭНовым котлом индукционный не даёт. Его преимущества — в долговечности и отсутствии классического расходника, а не в счёте за свет.

Сравнение типов

Чтобы выбор был нагляднее, сведём ключевые отличия ТЭНового, электродного и индукционного котлов в одну таблицу.

Основные характеристики

Независимо от типа нагрева, при выборе электрического котла отопления смотрят на один и тот же набор параметров.

Мощность и число ступеней

Мощность подбирают под теплопотери конкретного объекта. Чем больше ступеней регулировки, тем плавнее котёл подстраивается под погоду и тем экономнее расходует электроэнергию. Подбор мощности под площадь и утепление дома — отдельная тема; здесь важно лишь, что запас и ступенчатость нужны любому типу котла.

Фазность: 220 или 380 В

Маломощные котлы (примерно до 6–9 кВт) обычно подключаются к однофазной сети 220 В. Более мощные модели требуют трёхфазного ввода 380 В, чтобы равномерно распределить нагрузку по фазам. Фазность нужно согласовать с возможностями вашего электрического ввода ещё до покупки.

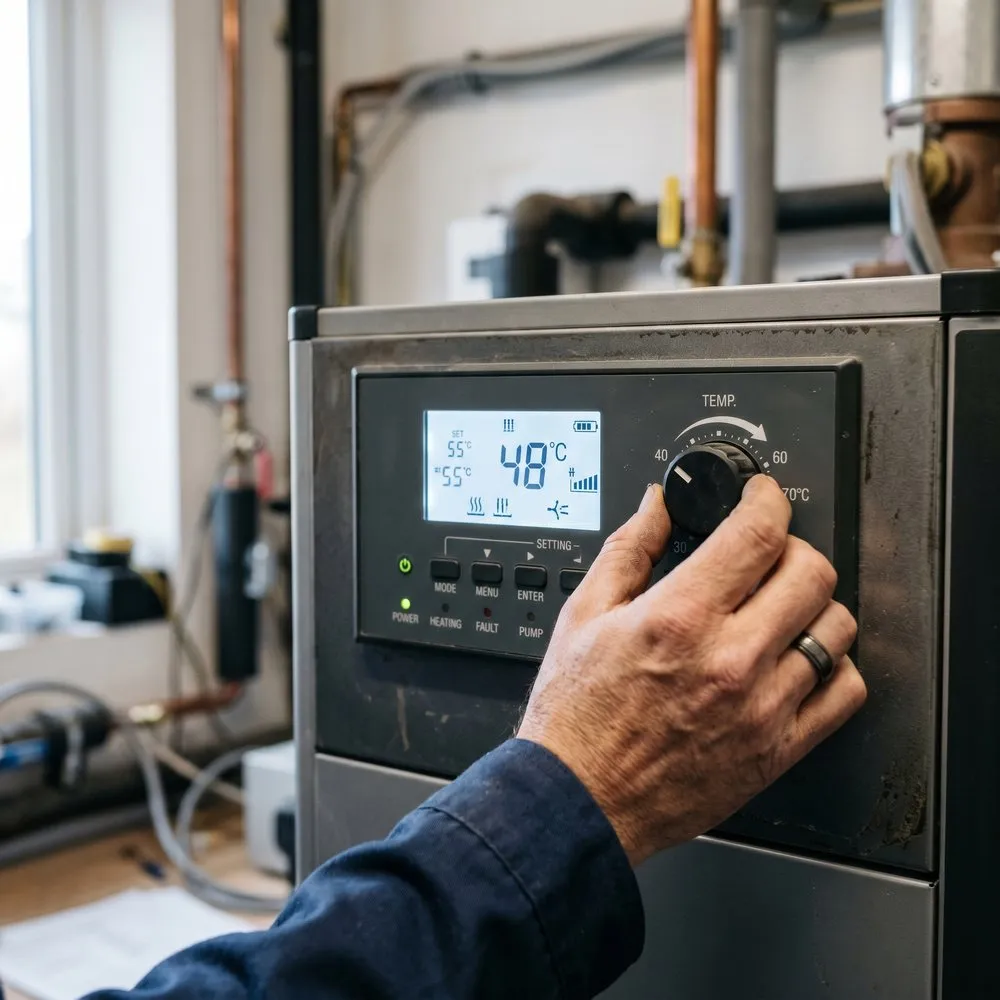

КПД и автоматика

КПД электрокотла любого типа составляет около 99% — почти вся потреблённая энергия уходит в тепло. Поэтому ключевой фактор экономии не «чудо-технология», а грамотная автоматика: погодозависимое управление, программируемый термостат, режимы «комфорт» и «эконом», защита от перегрева и от работы без теплоносителя. Хорошая автоматика экономит больше, чем разница в принципе нагрева.

Ошибки при выборе мощности

Мощность — параметр, в котором ошибаются чаще всего, причём в обе стороны. Слишком слабый котёл не догреет дом в мороз, слишком мощный упрётся в лимит ввода и потребует толстого кабеля и дорогой защиты. О том, как в целом подобрать электрокотёл для отопления частного дома, мы писали отдельно, здесь — только о мощности и типичных промахах.

Ошибка 1. Считать по правилу «1 кВт на 10 м²»

Это правило родом из нормативов для типовых домов с потолками 2,7 м и умеренным утеплением. Для каркасника с 200 мм минеральной ваты в стенах и двухкамерными стеклопакетами теплопотери могут быть вдвое ниже, для старого дачного дома из бруса 100 мм с одинарными окнами — вдвое выше. Правильный путь — расчёт теплопотерь по ограждающим конструкциям: площадь стен, кровли, пола и окон умножают на коэффициент теплопередачи каждой конструкции и на разницу температур внутри и снаружи. Для Санкт-Петербурга расчётная температура наружного воздуха для отопления — минус 24 °C (СП 131.13330). Если полноценный расчёт делать некому, хотя бы скорректируйте удельную цифру под ваш дом:

Ошибка 2. Брать котёл «впритык»

Котёл, который в самый холодный день работает на 100% без остановки, не оставляет запаса на ветер, на прогрев дома после отъезда или после отключения электричества. Разумный запас — 15–20% к расчётным теплопотерям. Больше не нужно: у электрокотла ступенчатая регулировка, и лишние киловатты просто не будут задействованы, но потребуют более мощного ввода и кабеля.

Ошибка 3. Забыть про горячую воду

Если к котлу планируется бойлер косвенного нагрева, его тоже нужно заложить в мощность. На время нагрева бойлера автоматика обычно отдаёт ему приоритет, и отопление ставится на паузу. Для семьи из 3–4 человек и бойлера на 100–150 л это ещё 3–6 кВт в пике — либо готовность мириться с тем, что дом остывает, пока греется вода.

Ошибка 4. Не сверить мощность с вводом

Самый обидный сценарий: купили электрокотёл 380 В на 15 кВт, а в дом заведена одна фаза и выделено 5 кВт. Прежде чем выбирать электрический котёл для отопления частного дома, откройте документы на подключение и посмотрите, сколько киловатт и сколько фаз у вас есть. Подробно — в следующем разделе.

Ошибка 5. Игнорировать ступени и автоматику

Два котла одной мощности могут отличаться расходом на 10–15% только за счёт управления: у одного три ступени и простой термостат, у другого — плавная регулировка, погодозависимый датчик и недельный график. Чем больше ступеней и чем мельче первая из них, тем точнее котёл подстраивается под межсезонье, когда дому нужны 1,5–2 кВт, а не все 9.

Установка электрокотла: требования к сети, кабелю и защите

Установка электрического котла отопления в частном доме проще, чем газового: не нужны проект, дымоход и согласование с газовой службой. Но электрическая часть требует внимания — котёл на 9 кВт потребляет столько же, сколько четыре электрочайника одновременно, и ошибки в кабеле или защите заканчиваются оплавленными клеммами. Ниже — то, что нужно проверить и подготовить до покупки. Сам монтаж электрокотла и подключение к щиту лучше доверить электрику с группой допуска: производители нередко привязывают гарантию к акту ввода в эксплуатацию.

Одна фаза или три

Ток однофазного котла считают по формуле I = P / 220. Электрокотёл однофазный на 6 кВт возьмёт около 27 А, на 9 кВт — уже 41 А. Это верхняя граница разумного для одной фазы: бытовой ввод редко рассчитан на 50-амперный автомат, а сечение кабеля растёт до 10 мм². Поэтому однофазные электрокотлы выпускают мощностью примерно до 9 кВт, а всё, что выше, — трёхфазное.

У электрокотла 380 В нагрузка делится на три фазы: I = P / (√3 × 380) ≈ P / 658. Котёл 15 кВт нагружает каждую фазу всего на 23 А — меньше, чем однофазный шестикиловаттный. Трёхфазный котёл подключают пятижильным кабелем (три фазы, ноль, защитный проводник): ТЭНы соединены звездой, и нейтраль нужна. Многие трёхфазные модели ЭВАН, ZOTA и Kospel допускают временное подключение к одной фазе на пониженной мощности — удобно, если три фазы обещают завести позже; возможность такого режима проверяйте в паспорте конкретной модели.

Сечение кабеля и автомат

Котёл подключают отдельной линией от вводного щита, без розеток и других потребителей на ней. Кабель — медный, сечение по расчётному току с запасом; автомат — по току котла, но не выше длительно допустимого тока кабеля. Ориентировочные значения для медных жил при прокладке в стене или кабель-канале:

Длина линии тоже имеет значение: при кабеле длиннее 30–40 м на однофазных котлах 6–9 кВт падение напряжения становится заметным, и сечение берут на ступень больше. Окончательные цифры — в паспорте котла: производитель указывает ток, минимальное сечение и номинал автомата. Если паспорт и таблица расходятся, прав паспорт.

Автомат ставят с характеристикой C: ТЭНы — активная нагрузка без больших пусковых токов, но насос котла даёт небольшой бросок при старте. Для трёхфазного котла нужен трёхполюсный или четырёхполюсный автомат, чтобы при аварии отключались все фазы сразу, а не одна.

УЗО и заземление

Электрокотёл — водонагревательный прибор, поэтому защита от утечки тока обязательна. Вариантов два: отдельное УЗО на линию котла (номинал на ступень выше автомата, ток утечки 30 мА) либо дифавтомат, совмещающий обе функции. Если на вводе уже стоит противопожарное УЗО на 100–300 мА, оно не заменяет 30-миллиамперное — у них разные задачи. Есть нюанс: у ТЭНов с возрастом растёт ток утечки через изоляцию, и участившиеся срабатывания УЗО — обычно первый сигнал, что нагреватель пора менять, а не повод ставить защиту грубее.

Заземление — не рекомендация, а условие работы. Корпус котла подключают к шине PE щита отдельным проводником, сечение — не меньше фазного. Для домов с воздушным вводом по системе TN-C (два провода на опоре) нужен переход на TN-C-S с повторным заземлением на вводе и собственным контуром; в паспортах большинства котлов указано сопротивление заземляющего устройства не более 4 Ом. Электродным котлам заземление нужно вдвойне: без него потенциал с теплоносителя может оказаться на радиаторах.

Выделенная мощность: как узнать и как увеличить

Выделенная мощность — это сколько киловатт вам разрешено потреблять по договору с сетевой организацией. Узнать её можно тремя способами:

1. Посмотреть в акте об осуществлении технологического присоединения (в старых документах — акт разграничения балансовой принадлежности) или в договоре энергоснабжения.
2. Прочитать номинал вводного автомата, опломбированного сетевой организацией: 25 А на одной фазе — это около 5,5 кВт, 25 А на трёх фазах — около 15 кВт, 32 А на трёх фазах — около 21 кВт.
3. Запросить в личном кабинете сетевой организации или гарантирующего поставщика — данные о присоединении там хранятся.

Для индивидуального жилого дома стандартная льготная мощность при подключении — 15 кВт на три фазы. Этого хватает на дом до 120–150 м² с электрокотлом 9–12 кВт и обычным бытом, если не включать одновременно котёл, плиту, духовку и проточный водонагреватель. Если нужно больше, подают заявку на увеличение мощности в сетевую организацию (через её сайт или портал госуслуг), получают технические условия, выполняют их в своей части (обычно это щит учёта, вводной автомат и заземление) и подписывают акт. Сроки зависят от того, есть ли резерв на ближайшей подстанции: от нескольких недель до года, если линию нужно реконструировать. Начинайте этот процесс до покупки котла, а не после.

Подключение к системе отопления

Как подключить электрический котёл отопления в частном доме к системе отопления — отдельная большая тема, и мы разбираем её в статье о подключении электрокотла. Коротко: котёл вешают на несущую стену, к нему подводят подачу и обратку через шаровые краны (чтобы снимать котёл без слива системы), на обратке ставят фильтр-грязевик. Если насос и расширительный бак в котёл не встроены — их и группу безопасности монтируют снаружи. Полностью укомплектованные настенные серии вроде ЭВАН Expert Plus — это готовая мини-котельная, а простые напольные блоки вроде ЭВАН ЭПО требуют внешней обвязки; состав комплекта смотрите в описании модели. После заполнения система должна быть развоздушена: включать ТЭНы «на сухую» нельзя даже на несколько секунд.

Расход электроэнергии и как его снизить

Главный вопрос всех, кто выбирает отопление электричеством: сколько это будет потреблять. Расход электрокотла зависит не от его паспортной мощности, а от теплопотерь дома — котёл включается ровно настолько, чтобы их компенсировать. Поэтому котёл на 12 кВт в тёплом доме потратит меньше, чем котёл на 6 кВт в холодном.

Считаем расход за сезон

Паспортная мощность нужна только для самого холодного дня. Средняя температура отопительного сезона в Санкт-Петербурге — около минус 1 °C при продолжительности сезона 213 суток (СП 131.13330). Значит, в среднем котёл работает примерно на половину расчётной нагрузки: (20 − (−1)) / (20 − (−24)) ≈ 0,48.

Пример. Дом 100 м² с расчётными теплопотерями 6 кВт при −24 °C:

• средняя нагрузка за сезон: 6 × 0,48 ≈ 2,9 кВт;
• часов в сезоне: 213 × 24 = 5112;
• расход: 2,9 × 5112 ≈ 14 800 кВт·ч за отопительный сезон — от 1500 кВт·ч в месяцы межсезонья до 2500–2700 кВт·ч в январе.

Умножьте результат на свой тариф — получите бюджет на отопление. Для дома с теплопотерями 10 кВт цифра будет пропорционально выше, около 25 000 кВт·ч. Отсюда простое правило: каждый киловатт расчётных теплопотерь — это примерно 2400–2500 кВт·ч за сезон. Именно поэтому утепление окупается быстрее любого «экономичного» котла.

Пять способов платить меньше

1. Многотарифный учёт. Переведите счётчик на двухзонный или трёхзонный тариф: ночная зона (23:00–7:00) заметно дешевле дневной. Электрокотёл греет дом круглосуточно, поэтому треть его расхода автоматически попадает в дешёвую зону — без каких-либо перестроек системы.
2. Буферная ёмкость. Следующий шаг — сдвинуть в ночь не треть, а большую часть нагрузки. Ночью котёл на полной мощности греет теплоаккумулятор, днём система отбирает из него тепло, и котёл почти не включается. Ориентир по объёму: 1 м³ воды при нагреве на 30 °C запасает около 35 кВт·ч; для дома со средней нагрузкой 3 кВт это покрывает 10–12 часов дневного простоя. Под такой сценарий нужен котёл с запасом мощности в 1,5–2 раза, чтобы успеть зарядить бак за восемь ночных часов. Подобрать объём поможет раздел буферных ёмкостей.
3. Погодозависимая автоматика. Датчик уличной температуры позволяет котлу снижать температуру подачи в оттепель, не дожидаясь перегрева комнат. Экономия — 5–10% за сезон плюс ровный комфорт без температурных качелей.
4. Комнатный термостат и график. Каждый лишний градус в доме — 5–6% расхода. Снижение до 17–18 °C ночью и в рабочие часы, когда никого нет, даёт ещё 10–15%. Недельный программатор делает это без вашего участия.
5. Ступени мощности. Котёл с плавной регулировкой или мелкими ступенями меньше «перелетает» заданную температуру. Выигрыш небольшой, 3–5%, но он бесплатный — достаточно правильно выставить настройки.

Что не работает: «экономичные» индукционные и электродные котлы (КПД у всех типов одинаков), «энергосберегающие» приставки и обещания снизить расход на треть «за счёт технологии». Физику не обмануть: сколько тепла ушло через стены и окна, столько котёл и потребил.

Плюсы и минусы электрокотлов

У всех электрических котлов есть общие сильные и слабые стороны, не зависящие от типа нагрева.

Достоинства

• Чистота. Нет продуктов горения, копоти и запаха — котёл можно ставить в жилом помещении.
• Тишина. Работает почти бесшумно, без гудящей горелки.
• Простой монтаж. Не нужен дымоход, газовая магистраль, разрешения и проект газоснабжения.
• Компактность. Настенные модели легко вписываются даже в небольшую квартиру.
• Безопасность. Нет открытого пламени и риска утечки газа.

Недостатки

• Стоимость электроэнергии. Отопление электричеством обычно дороже газового, экономию даёт лишь грамотная автоматика и тарифы.
• Зависимость от сети. При отключении электричества котёл встаёт; желателен резервный источник питания.
• Лимит мощности ввода. Выделенной электрической мощности на участке может не хватить под мощный котёл — это нужно проверять заранее.

Как выбрать тип нагрева

Универсального «лучшего» котла нет — выбор зависит от приоритетов и условий объекта.

1. Нужны простота и ремонтопригодность — берите ТЭНовый котёл. Это оптимальный выбор для большинства частных домов и квартир: понятная конструкция, доступные запчасти, неприхотливость к теплоносителю.
2. Важны компактность и минимальная цена самого котла, и вы готовы использовать специальный теплоноситель и следить за системой — рассмотрите электродный (ионный) котёл. Он требует дисциплины в обслуживании.
3. Приоритет — долговечность и отсутствие классического расходника, бюджет позволяет — подойдёт индукционный котёл. Помните, что экономии по счетам за свет он не даёт, КПД у всех типов одинаков.

В любом случае правильно подобрать мощность, фазность и автоматику под конкретный дом важнее, чем «угадать» модный тип нагрева. Расчёт лучше доверить инженеру.

Электрокотёл как резервный источник тепла

Электрический котёл часто ставят не единственным, а вторым источником тепла — в пару к газовому или твердотопливному. Сценарии разные, и обвязка под них отличается.

Резерв к газовому котлу

Задача — не дать дому замёрзнуть, если газовый котёл встал: авария, профилактика, ожидание сервиса. Оба котла подключают параллельно к общим подаче и обратке, на выходе каждого ставят обратный клапан, чтобы работающий котёл не гонял теплоноситель через выключенный. Электрокотёл при этом можно взять на меньшую мощность — 50–70% от расчётных теплопотерь: его задача продержать плюс в доме, а не обеспечить полный комфорт в −24 °C. Переключение — вручную или через комнатный термостат с двумя выходами: упала температура ниже порога — включился резерв.

Дожигатель к твердотопливному

Здесь электрокотёл решает главную проблему дров и угля — ночные прогорания. Классическая схема: твердотопливный котёл греет систему днём, а когда топливо прогорело и температура подачи упала ниже заданной, автоматика включает электрокотёл, и он держит дом до утра. Подключают последовательно (электрокотёл по ходу теплоносителя после твердотопливного) либо параллельно через гидрострелку или буферную ёмкость. Второй вариант надёжнее: буфер снимает пики твердотопливного котла и позволяет электрокотлу работать в ночном тарифе.

Важные нюансы такой связки:

• у твердотопливного котла обязательна собственная защита от закипания (охлаждающий теплообменник, аварийный клапан) — электрокотёл её не заменяет;
• термостат электрокотла выставляют на 5–10 °C ниже рабочей температуры твердотопливного, иначе они будут работать одновременно;
• если насос общий, он должен работать при любом активном котле; проще, когда у каждого котла свой насос — например, из раздела электрокотлов с насосом;
• для дома, где зимой подолгу никого нет, в систему заливают антифриз — с ТЭНовым котлом это допустимо, с электродным нет.

Что выбрать на роль резерва

Для резерва подходит самый простой ТЭНовый котёл — напольный без насоса или компактный настенный. Индукционные и электродные для этой роли смысла не имеют: работать они будут несколько недель в год, и их плюсы не успеют себя оправдать. Обратите внимание на режим «антизамерзание»: котёл в нём включается сам при падении температуры теплоносителя до 5–7 °C, даже если основной термостат выключен. Такой режим есть у актуальных серий ЭВАН, ZOTA и Kospel, но реализован по-разному — уточняйте по инструкции.
