Твердотопливные котлы длительного горения

Твердотопливный котёл длительного горения — основа автономного отопления загородного дома там, где нет магистрального газа. Одной загрузки дров, угля или пеллет хватает на 8–30 часов и более, поэтому хозяину не нужно подбрасывать топливо каждые 2–3 часа, как в обычной печи. В этом обзоре разберём устройство, виды таких котлов, виды топлива, ключевые характеристики, плюсы и минусы, а также правильную обвязку с теплоаккумулятором.

Что такое котёл длительного горения и как продлевают горение

Твердотопливный котёл длительного горения — это водогрейный котёл, конструкция которого позволяет одной закладке топлива отдавать тепло заметно дольше, чем в классической печи или старом колосниковом котле. Принцип увеличения времени горения сводится к одному: топливо должно гореть медленно и под контролем, а не вспыхивать всем объёмом сразу.

Добиваются этого несколькими способами. Первый — большая загрузочная камера: чем больше дров или угля помещается, тем дольше работает котёл на одной закладке. Второй — ограничение подачи воздуха. Чем меньше кислорода поступает в зону горения, тем медленнее прогорает топливо. Подачей воздуха управляет либо механический регулятор тяги (термостатическая заслонка, связанная с температурой воды), либо вентилятор наддува с электронным блоком управления.

Третий способ — особая организация процесса: горит не весь объём топлива, а только его часть. На этом построены котлы верхнего горения и пиролизные модели. В результате время горения на одной загрузке вырастает с привычных 2–4 часов до 8–12 и более, а у угольных и пеллетных решений — до суток и дольше. Именно за это твердотопливный котёл длительного горения и ценят владельцы частного дома: меньше подходов к котлу, ровнее температура в системе.

Виды твердотопливных котлов длительного горения

Классические колосниковые котлы

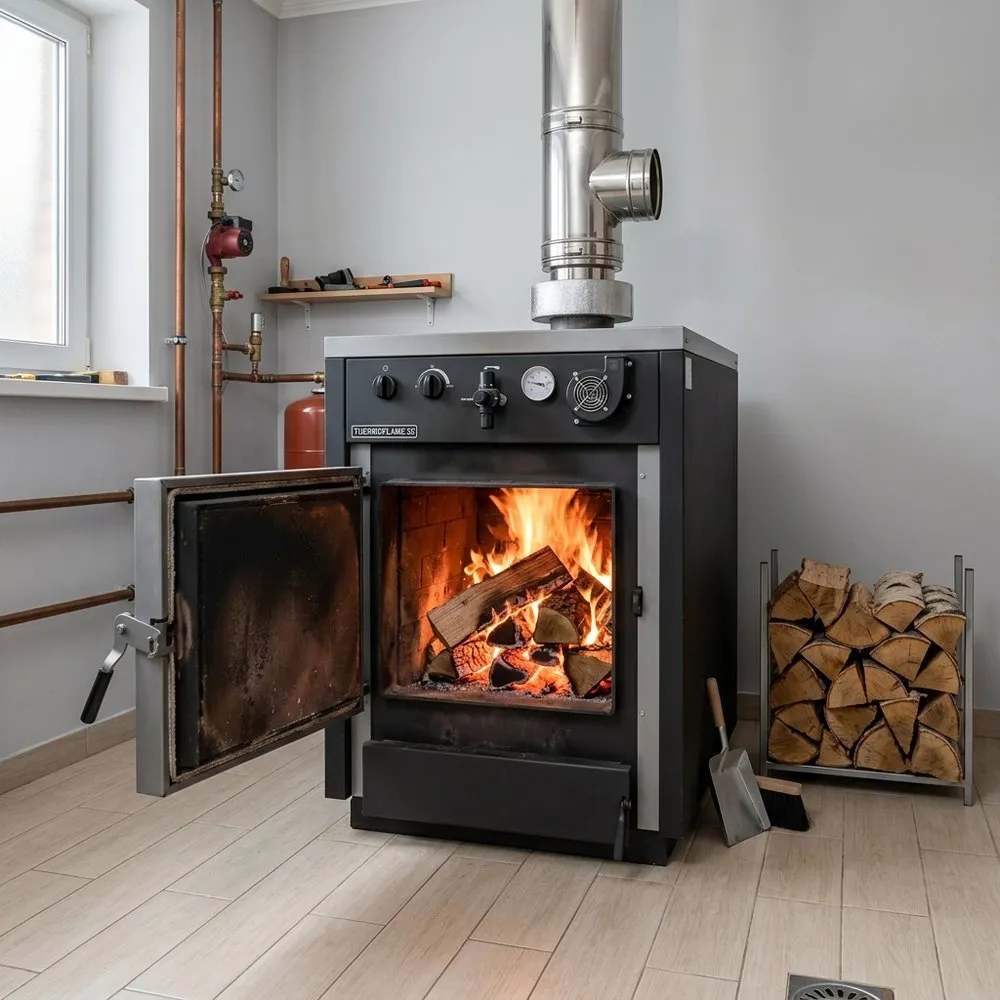

Самый распространённый и доступный тип. Топливо лежит на колосниковой решётке, воздух подаётся снизу, продукты сгорания уходят через теплообменник в дымоход. Длительность горения обеспечивается объёмной камерой и регулятором тяги, который прикрывает заслонку при достижении заданной температуры теплоносителя. Такие котлы работают и на дровах, и на угле, неприхотливы, ремонтопригодны и стоят недорого. Время горения на загрузке — обычно 4–8 часов на дровах и до 10–12 часов на угле.

Котлы верхнего (продолжительного) горения

В котле верхнего горения топливо поджигается сверху, и зона горения постепенно опускается вниз по мере прогорания закладки. Воздух подаётся в верхнюю активную зону через телескопический распределитель, который опускается вслед за уровнем топлива. Поскольку одновременно горит только верхний слой, одной полной загрузки дров хватает на 8–30 часов в зависимости от модели и режима. Это один из самых «долгих» типов на дровах. Минус — повышенные требования к сухости топлива и к качеству дымохода.

Пиролизные (газогенераторные) котлы — кратко

В пиролизном котле древесина при недостатке кислорода сначала разлагается на горючий газ (этап газогенерации), а затем этот газ дожигается во второй камере при высокой температуре. Это даёт высокий КПД и чистое горение с малым количеством сажи. Пиролизные котлы требовательны к влажности дров и, как правило, энергозависимы. Подробный разбор устройства и нюансов эксплуатации пиролизных котлов — в отдельной статье; здесь отметим их как отдельный вид котлов длительного горения с упором на эффективность.

Пеллетные котлы с автоподачей

Пеллетный котёл — самое автоматизированное решение в этом классе. Топливные гранулы (пеллеты) хранятся в бункере, откуда шнек автоматически подаёт их в горелку по сигналу контроллера. Розжиг, поддержание мощности и остановка происходят без участия человека. Загрузки бункера хватает на несколько дней, а большого внешнего бункера — на недели. По удобству пеллетный котёл приближается к газовому, но требует электропитания и периодической чистки. Это оптимальный выбор для тех, кто хочет автономность твердого топлива при минимуме ручного труда.

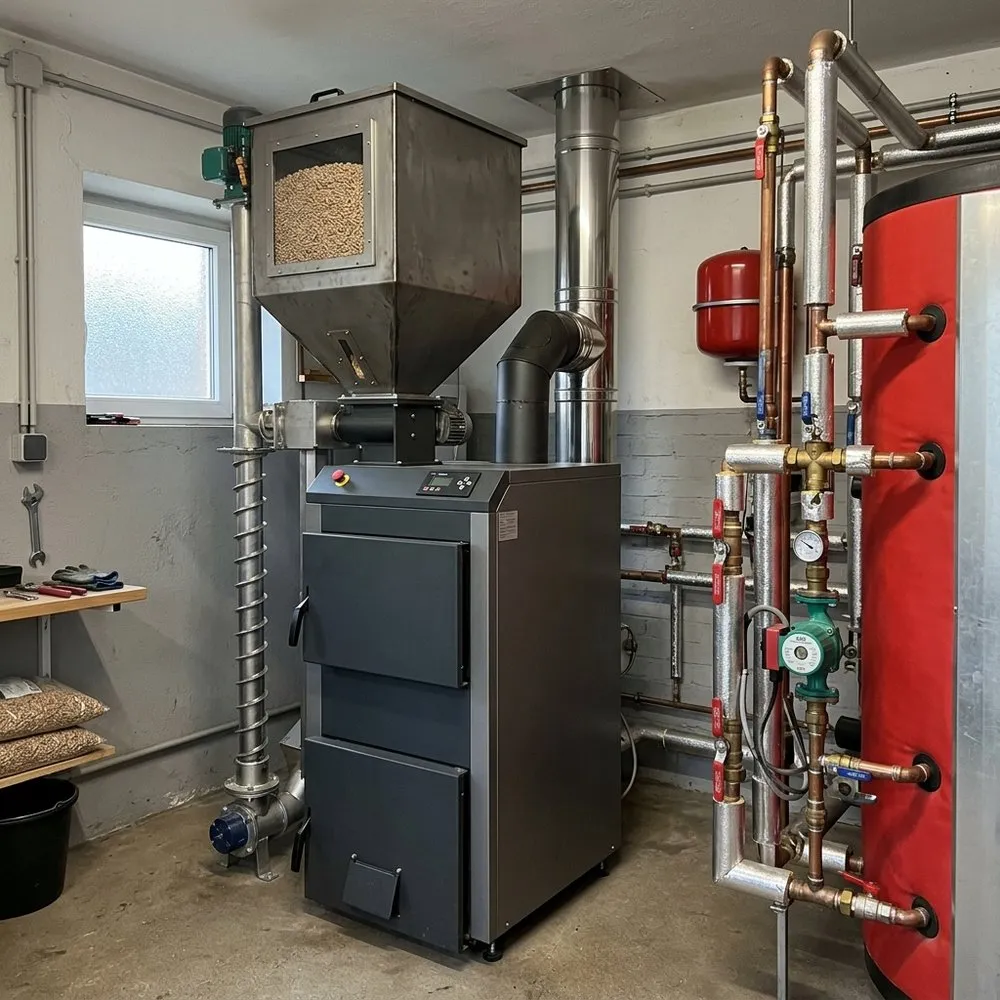

Пеллетный котёл: бункер, шнек, горелка, автоматика — сколько дней автономии

«Пеллетный котёл с бункером» — один из самых частых запросов у тех, кто выбирает отопление на твёрдом топливе, и не случайно: это единственный тип котла, который неделями работает без участия человека. Разберём, из чего он состоит и на какой срок автономии реально рассчитывать.

Из чего состоит пеллетный котёл

• Бункер. Ёмкость для гранул объёмом от 100–150 до 500–1000 литров. Бывает встроенным (компактнее), пристроенным сбоку или отдельно стоящим — тогда объём ограничен только размерами котельной. Насыпная плотность пеллет около 600–700 кг/м³, поэтому в 200-литровый бункер входит примерно 120–140 кг гранул.
• Шнек. Винтовой транспортёр с мотор-редуктором, который дозированно подаёт гранулы из бункера в горелку. У многих моделей между бункером и горелкой стоит гибкий рукав или второй короткий шнек — это защита от обратного прогорания пламени в бункер.
• Горелка. Факельная — самая распространённая и компактная, рассчитана на качественные древесные пеллеты. Ретортная (объёмного горения), с чашей и нижней подачей, терпимее к зольным гранулам и агропеллетам. В горелке стоят керамический или ТЭНовый элемент розжига и фотодатчик пламени.
• Контроллер. Управляет розжигом, подачей топлива и воздуха, циркуляционными насосами; поддерживает заданную температуру, снижая мощность вместо полной остановки; с уличным датчиком сам корректирует режим по погоде. У многих моделей есть GSM- или Wi-Fi-модуль для контроля с телефона.

Расход пеллет и запас автономии

Теплотворная способность древесных гранул — около 4,5–5 кВт·ч на килограмм. При КПД котла 85–90 % на 1 кВт выданного тепла уходит примерно 0,22–0,25 кг пеллет в час. Отсюда простой расчёт: котёл, работающий на 10 кВт, сжигает 2,2–2,5 кг в час, или 55–60 кг в сутки. Но на полной мощности котёл работает только в морозы: средняя нагрузка за отопительный сезон обычно составляет 40–50 % от расчётной.

Пример. Дом 150 м² с нормальным утеплением, расчётная мощность 15 кВт. Средняя нагрузка за сезон — 6–7 кВт, то есть 1,4–1,7 кг пеллет в час, или 35–40 кг в сутки. Бункера на 200 л (≈130 кг) хватит на 3–4 дня, на 500 л (≈320 кг) — на 8–9 дней; в оттепель дольше, в −25 °C заметно меньше. За сезон в 7 месяцев уйдёт порядка 7–8 тонн, и место для хранения нужно предусмотреть заранее: пеллеты боятся влаги, размокшие гранулы рассыпаются в опилки и клинят шнек.

Требования к пеллетам

Простой домашний тест: хорошая гранула гладкая, блестящая, тонет в воде и не рассыпается в руках, а в мешке мало пыли. Из тонны пеллет с зольностью 0,7 % остаётся всего 7 кг золы; при зольности 3 % золы будет уже 30 кг, а чистить горелку придётся не раз в 1–2 недели, а через день.

На российском рынке готовые пеллетные котлы выпускают Faci и ZOTA; у ZOTA и Теплодара (серия Куппер) есть и универсальные котлы, на загрузочную дверцу которых устанавливается пеллетная горелка с бункером. Такой вариант удобен, если вы хотите начать с дров и перейти на автоматику позже. Модели с автоподачей собраны в разделе твердотопливные котлы, а если вы ещё сомневаетесь между твёрдым топливом, газом и электричеством — сравнение типов есть в статье о котлах отопления.

Пиролизный (газогенераторный) котёл: как работает и почему требователен к влажности дров

Твердотопливный пиролизный котёл — самый эффективный из дровяных: КПД 85–90 % против 75–80 % у колосникового. Плата за это — строгие требования к топливу, электропитанию и обвязке. Разберём принцип работы, чтобы понять, откуда они берутся.

Две камеры и два этапа горения

В обычном котле дрова горят «как есть»: пламя охватывает закладку, а часть летучих веществ улетает в дымоход несгоревшей. В пиролизном котле длительного горения процесс разделён на два этапа.

1. Газогенерация. В верхней (загрузочной) камере дрова нагреваются до 200–800 °C при дефиците кислорода — первичный воздух подаётся дозированно. Древесина не горит, а разлагается: выделяется древесный газ (смесь угарного газа, водорода, метана и других горючих компонентов), а в камере остаётся древесный уголь.
2. Дожигание. Вентилятор протягивает газ вниз через керамическую форсунку (сопло) в нижнюю камеру, куда подаётся вторичный воздух. Смесь сгорает при 1000–1200 °C практически без сажи и с минимальным остатком золы. Светлое, почти прозрачное пламя, направленное вниз, — визитная карточка пиролизного котла.

Такое горение управляемо: контроллер меняет обороты вентилятора и тем самым мощность примерно от 50 до 100 % — котёл стабильно держит температуру теплоносителя, а одной закладки хватает на 8–12 часов.

Почему влажность дров решает всё

Норма для пиролизного котла — дрова влажностью не более 20 %, оптимум 12–18 %. Причина проста: вода в древесине испаряется, отбирая тепло (на килограмм воды около 0,6–0,7 кВт·ч), и охлаждает зону газогенерации. При влажности 30–40 % температура в верхней камере не поднимается до нужной, газа выделяется мало, и во второй камере ему нечем гореть. Итог: мощность падает едва ли не вдвое, на стенках камеры и в форсунке оседает дёготь, дымоход зарастает, а керамика дожига от перепадов температуры и кислой среды трескается.

Для сравнения: свежесрубленная берёза имеет влажность 40–50 %; до 20 % она сохнет в поленнице под навесом за 12–18 месяцев (хвойные породы — быстрее). Значит, запас дров под пиролизный котёл готовят на год вперёд, а влажность проверяют игольчатым влагомером — это недорогой прибор. Поленья нужны крупные, диаметром 10–20 см: мелкая щепа и стружка прогорают слишком быстро и нарушают режим газогенерации.

Что учесть при выборе и установке

• Пиролизный котёл плохо переносит работу на малой мощности: при долгом тлении на 30–40 % от номинала он покрывается дёгтем так же, как от сырых дров. Поэтому не берите котёл «с запасом» и ставьте буферную ёмкость, чтобы котёл горел в номинале, а излишек тепла уходил в бак.
• Обратка не ниже 60 °C — смесительный узел обязателен, иначе в верхней камере выпадает конденсат.
• Топливо — только дрова и древесные брикеты. Большинство пиролизных котлов на уголь не рассчитаны, это прямо указано в паспорте.
• Шум вентилятора и электроника рядом с открытым огнём — ещё один аргумент за отдельную котельную с сухим воздухом.

Подробный разбор устройства, режимов работы и типичных неисправностей — в статье о пиролизных котлах.

Топливо: дрова, уголь, пеллеты, брикеты

От вида топлива зависят время горения, КПД и удобство эксплуатации твердотопливного котла длительного горения.

• Дрова. Самое доступное топливо. Ключевой параметр — влажность: сухие дрова (влажность 15–20%) дают максимум тепла и минимум сажи. Сырые дрова (30% и выше) снижают КПД, коптят и ускоряют зарастание дымохода. Дрова сушат не менее года под навесом.
• Уголь. Высокая теплотворность и долгое горение. На угле котёл работает на дровах и угле дольше, чем на одних дровах, но не каждый котёл рассчитан на уголь — нужны соответствующие колосники и материал камеры.
• Пеллеты. Прессованные гранулы из древесных отходов со стабильной влажностью 8–10%. Удобны для автоподачи, дают ровную мощность. Для пеллетного котла важно качество гранул — зольность и отсутствие примесей.
• Брикеты. Прессованное топливо (евродрова) высокой плотности. Горят дольше обычных дров и дают стабильный жар, удобны для длительного горения в обычных дровяных котлах.

Характеристики: мощность, КПД, время горения, теплообменник

При подборе котла ориентируйтесь на несколько ключевых параметров.

Мощность

Базовый ориентир для частного дома — около 1 кВт на 10 м² при стандартной высоте потолков и нормальном утеплении. Это лишь грубая прикидка: точный расчёт учитывает теплопотери, регион, площадь остекления и наличие контура ГВС. Брать котёл с большим запасом не стоит — на малой мощности твердотопливный котёл работает менее эффективно и сильнее коптит.

КПД

У современных стальных котлов КПД обычно 75–85%, у пиролизных и качественных пеллетных — выше. КПД напрямую зависит от сухости топлива и правильной обвязки: сырые дрова и работа «на холодной обратке» снижают реальную эффективность.

Время горения на загрузке и объём камеры

Чем больше объём загрузочной камеры, тем дольше котёл работает без участия человека. Производитель указывает время горения для определённого топлива и режима — у разных видов оно сильно отличается (см. таблицу ниже).

Материал теплообменника: сталь или чугун

Стальной теплообменник легче, быстрее прогревается, не боится резких перепадов температуры и дешевле в ремонте сваркой, но со временем подвержен коррозии. Чугунный теплообменник долговечнее, устойчив к коррозии и хорошо держит тепло, но тяжёлый, дороже и хуже переносит резкий перепад температур (риск трещины при холодной обратке). Выбор чугунного или стального теплообменника зависит от бюджета, режима эксплуатации и качества обвязки.

Плюсы и минусы

Плюсы. Главное достоинство — автономность: котёл не зависит от газовой магистрали, а классические и верхнего горения модели работают даже без электричества. Топливо относительно дешёвое и доступное, особенно дрова и уголь в регионах с лесозаготовкой. Длительное горение снижает число подходов к котлу и делает отопление частного дома комфортнее.

Минусы. Ручная загрузка топлива (кроме пеллетных) и необходимость хранить запас. Требуется регулярное обслуживание: чистка камеры и дымохода от золы и сажи. Котёл предъявляет требования к обвязке — нельзя пускать в котёл холодную обратку, иначе на стенках теплообменника выпадает конденсат и кислота, что ускоряет коррозию и образование дёгтя. Поэтому грамотная обвязка с защитой обратки обязательна.

Обвязка: теплоаккумулятор и смесительный узел

Правильная обвязка — половина успеха твердотопливного котла. Два ключевых элемента — теплоаккумулятор и узел защиты обратки.

Теплоаккумулятор (буферная ёмкость) — это бак с водой, который накапливает избыток тепла, когда котёл работает на полной мощности, и отдаёт его в систему после прогорания закладки. Котёл при этом горит в оптимальном режиме с высоким КПД и без тления, а дом получает тепло ровно и долго. Теплоаккумулятор особенно важен для котлов верхнего горения и пиролизных, склонных выдавать тепло «волнами».

Смесительный узел с трёхходовым клапаном поддерживает температуру обратной воды на входе в котёл не ниже 55–60 °C. Это защищает теплообменник от низкотемпературной коррозии и продлевает срок службы котла, особенно чугунного. Узел подмешивает горячую подачу в обратку, пока котёл не выйдет на рабочую температуру.

Подбор объёма теплоаккумулятора, мощности насосов и схемы смесительного узла лучше доверить инженеру: ошибки в обвязке сводят на нет преимущества даже дорогого котла.

Дымоход и тяга: сечение, высота, конденсат, чистка

Половина жалоб на твердотопливный котёл — «дымит», «не набирает мощность», «из трубы течёт чёрная жидкость» — это претензии не к котлу, а к дымоходу. У котлов длительного горения уходящие газы холоднее, чем у печей (120–200 °C против 300–400 °C), и в них больше влаги и смол, поэтому требования к трубе строже.

Сечение и высота

Диаметр дымохода берут по паспорту котла и никогда не меньше выходного патрубка: для бытовых котлов 10–30 кВт это обычно 150–200 мм. Сужение даже на один типоразмер снижает тягу и провоцирует дымление при открытой дверце. Слишком большой диаметр тоже плох: газы медленно остывают, тяга вялая, конденсата больше.

По СП 7.13130.2013 высота дымовой трубы от колосниковой решётки до устья — не менее 5 м. Положение оголовка относительно кровли:

• труба ближе 1,5 м от конька — не менее чем на 0,5 м выше конька;
• от 1,5 до 3 м от конька — не ниже конька;
• дальше 3 м — не ниже линии, проведённой от конька вниз под углом 10° к горизонту.

Если рядом с домом высокое здание или деревья, трубу поднимают выше, иначе ветер создаст зону подпора и будет задувать дым обратно. Нормальная тяга для твердотопливного котла — 10–25 Па (точная цифра в паспорте). При избыточной тяге (высокая труба, сильный ветер) котёл «улетает в трубу»: сжигает закладку быстро и без пользы. Лечится это стабилизатором тяги или шибером.

Конденсат и материал трубы

Пока стенки дымохода холоднее 50–60 °C, водяной пар из дымовых газов оседает на них вместе с сажей и смолами. Так образуется креозот — чёрный маслянистый налёт, который стекает по трубе, разъедает кирпич и сталь, а накопившись, вспыхивает: температура при пожаре в дымоходе превышает 1000 °C. Именно поэтому кирпичная неутеплённая труба под котёл длительного горения — плохое решение, особенно если она проходит через холодный чердак.

Для твёрдого топлива выбирают сэндвич с внутренней трубой из стали AISI 316 или 321 (кислото- и жаростойкие марки) толщиной не менее 0,8 мм. Внизу трубы обязателен тройник с конденсатоотводом и ревизией, а горизонтальный участок от котла до вертикали — не длиннее 1 м. Сэндвич собирают «по конденсату»: внутренние трубы вставляют одну в другую так, чтобы жидкость стекала внутрь канала, а не в утеплитель.

Приток воздуха и чистка

Котёл на 20 кВт сжигает 5–6 кг дров в час и потребляет для этого 40–60 м³ воздуха. Если котельная герметична, тяга падает, а при загрузке из дверцы идёт дым. Нужно приточное отверстие с решёткой площадью порядка 100–150 см² или отдельный воздуховод к котлу.

Дымоход осматривают и чистят минимум дважды за сезон: перед началом отопления и в середине зимы; при сырых дровах или частом тлении — ежемесячно. Слой сажи в 2–3 мм — уже повод взять ёрш. Чистят сверху вниз щёткой по диаметру трубы, а осыпавшуюся сажу вынимают снизу через ревизию. Химические «поленья для чистки» размягчают налёт, но механическую чистку не заменяют.

Как правильно топить котёл длительного горения: закладка, розжиг, регулировка, чистка

Дровяной котёл для дома прощает многое, но именно то, как его топят, определяет, будет ли одна закладка гореть заявленные 10 часов и сколько прослужит теплообменник. Порядок действий для классического котла и котла верхнего горения похож, различия — в способе розжига.

Закладка и розжиг

1. Очистите колосники и зольник: слой золы перекрывает подачу воздуха снизу, и котёл «задыхается».
2. Уложите на колосники растопку — бумагу, щепу, мелкие сухие полешки. Сверху — поленья среднего размера, плотно, но с зазорами для воздуха. Закладка не выше нижней кромки загрузочной дверцы или отметки в камере: переполненный котёл дымит и хуже разгорается.
3. Откройте шибер дымохода и поддувало полностью, подожгите растопку, закройте дверцу. Дайте котлу 15–20 минут разгореться на полной тяге — так быстрее прогреется дымоход и установится устойчивая тяга.
4. Когда теплоноситель прогреется до 60–65 °C, прикройте поддувало или переведите регулятор тяги на рабочую температуру (обычно 70–80 °C по подаче). Котёл перейдёт в режим длительного горения.

У котла верхнего горения порядок другой: камеру заполняют дровами доверху, а растопку кладут сверху; распределитель воздуха опускают на закладку и поджигают через верхнюю дверцу. Горит только верхний слой, фронт горения медленно движется вниз. Догружать такой котёл «на ходу» обычно нельзя — дожидаются прогорания.

Регулировка и догрузка

Оптимальный режим — умеренно яркое пламя при температуре подачи 70–85 °C. Долгое тление на 40–50 °C по подаче ради «экономии» — главная ошибка: сажа и дёготь оседают на теплообменнике слоем в несколько миллиметров, а каждый миллиметр сажи снижает теплосъём на несколько процентов. Если дом перегревается на номинальной мощности, решение — не душить котёл, а сбрасывать излишек тепла в буферную ёмкость.

Перед догрузкой закройте поддувало, полностью откройте шибер и подождите 20–30 секунд, затем приоткройте дверцу на пару сантиметров и только потом полностью — так газы из камеры уйдут в трубу, а не в лицо. Не заливайте угли водой и не открывайте дверцу при работающем наддуве.

Уголь и особенности угольного котла

Угольный котёл (или универсальный, рассчитанный на уголь) топят иначе. Розжиг — на дровах, затем на слой разгоревшихся углей 10–15 см засыпают уголь фракции 20–50 мм («орех»); мелочь и штыб спекаются и перекрывают воздух. Углю нужен более сильный поддув снизу, поэтому в угольных моделях колосники массивнее и часто подвижные — для стряхивания шлака. Топить углём чисто дровяной котёл нельзя: температура в слое угля выше, и тонкая сталь камеры прогорает. Марку угля выбирают по паспорту котла: длиннопламенный (Д) горит легко и подходит большинству моделей, антрацит даёт больше тепла, но требует хорошей тяги и разрешён не для каждого котла.

Чистка и уход

После сезона котёл вычищают до металла и оставляют дверцы приоткрытыми для проветривания, а воду из системы не сливают — пустой стальной теплообменник ржавеет быстрее. Выбирая дровяной или угольный котёл в разделе твердотопливных котлов (ZOTA, Теплодар, TKR, Лемакс, Faci и другие), заранее уточните в паспорте допустимые виды топлива и требования к дымоходу: эти два пункта чаще всего и определяют, будет ли котёл «длительного горения» на практике.
