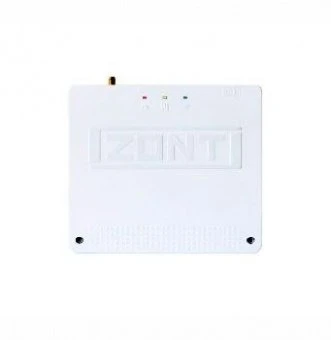

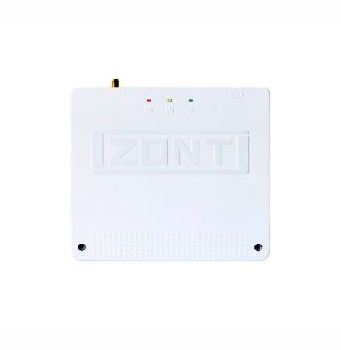

Блок расширения ZONT EX-77 для Climatic
| Особенности | Добавляет управляемые смесительные контуры регулятору ZONT Climatic 1.3 |
| Модель | EX-77 |
| Торговая марка | Zont |
| Страна | Россия |
Доставка и самовывоз
- По Санкт-Петербургу - бесплатно.
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, Глухоозерское шоссе, д. 4Д. Построить маршрут
Оплата
- Наличными курьеру
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Документация
- Задать вопрос
-
Блок расширения ZONT EX-77 добавляет к регулятору ZONT Climatic 1.3 два дополнительных управляемых контура — прямых или смесительных. Обмен данными с регулятором идёт по интерфейсу RS-485, а собственные релейные выходы и входы под датчики позволяют напрямую управлять исполнительными механизмами котельной.
Возможности
+2 контура отопления Один блок добавляет два прямых или смесительных контура. К регулятору можно подключить несколько блоков и нарастить число контуров.6 релейных выходов Управление насосами, сервоприводами смесителей и другими исполнительными устройствами напрямую с блока.Датчики температуры Входы под проводные датчики NTC, а также подключение цифровых датчиков DS18S20/DS18B20 для контроля подачи и обратки контуров.Связь по RS-485 Цифровой обмен с регулятором Climatic 1.3 устойчив к помехам и позволяет разнести блок и регулятор по щиту.Ключевые преимущества
- Расширяет ZONT Climatic 1.3 на два управляемых контура без замены регулятора
- 6 релейных выходов для прямого управления насосами и приводами смесителей
- Поддержка проводных датчиков NTC и цифровых DS18S20/DS18B20
- Подключение к регулятору по цифровой шине RS-485
- Питание 9–16 В с возможностью резервирования аккумулятором
- Монтаж на DIN-рейку или любую поверхность в пластиковом корпусе
Технические характеристики
Параметр Значение Модель ZONT EX-77 Назначение добавляет 2 прямых/смесительных контура регулятору Climatic 1.3 Релейные выходы 6 Входы датчиков NTC 2 Цифровые датчики DS18S20/DS18B20 (1-Wire) Связь с регулятором RS-485 Питание 9–16 В постоянного тока Монтаж на DIN-рейку или поверхность, пластиковый корпус Габариты (ВxШxГ) 150 × 130 × 30 мм Артикул ML00004766 Несколько блоков EX-77 на одной шине RS-485 позволяют масштабировать систему ZONT Climatic 1.3 до многоконтурной котельной без замены основного регулятора.Комплектация
Блоки расширения для регуляторов Climatic
Блок добавляет регулятору отопительные контуры — каждый со своим насосом и электроприводом смесительного крана.
Блок Для какого регулятора и что даёт EX-77 Только для Climatic 1.3: добавляет 2 контура, до 6 блоков — суммарно до 15 контуров. EX-108 Только для Climatic.V2: добавляет 3 контура, до 5 блоков — суммарно до 18 контуров. Питание 220 В. Блоки серии ZE Предназначены для универсальных контроллеров H-серии, к регуляторам Climatic не подходят. Частые вопросы
К какому регулятору подходит EX-77?
Только к ZONT Climatic 1.3. К модификациям 1.1 и 1.2 и к Climatic.V2 он не подходит — для V2 предназначен EX-108.
Сколько контуров можно добавить?
Каждый блок добавляет два отопительных контура, к одному регулятору подключается до шести блоков — итого система доходит до пятнадцати контуров.
Какими бывают добавляемые контуры?
Прямыми или смесительными — это определяется настройкой регулятора и тем, какие исполнительные устройства подключены: насос, сервопривод смесительного крана.
Будут ли новые контуры видны на панели регулятора?
Нет. Контуры, управляемые через блок расширения, настраиваются и контролируются только из личного кабинета и мобильного приложения ZONT — штатная панель регулятора их не отображает. Это важно учитывать, если в доме привыкли управлять отоплением с панели.
Как блок подключается и чем питается?
Обмен данными с регулятором — по цифровой шине, датчики температуры заводятся на шину 1-Wire. Питание — от внешнего стабилизированного источника.
Какая гарантия?
12 месяцев с момента продажи или 24 месяца с даты производства. Производитель — ООО «Микро Лайн», Россия.
-
Общая информация Модель EX-77 Тип Блок расширения Способ монтажа на DIN-рейку Гарантия, лет 1 Размеры и масса Вес, гр 300 Габариты (ВxШxГ), мм 150 x 130 x 30 Дополнительная информация Особенности Добавляет управляемые смесительные контуры регулятору ZONT Climatic 1.3 Информация о производителе Торговая марка Zont Страна Россия -
