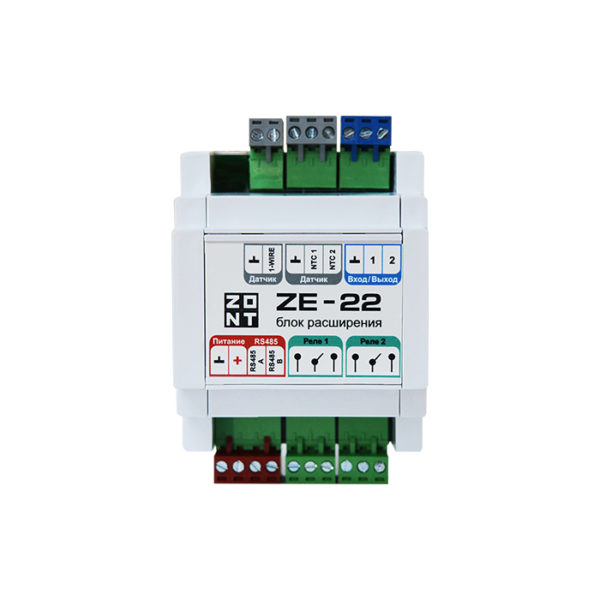

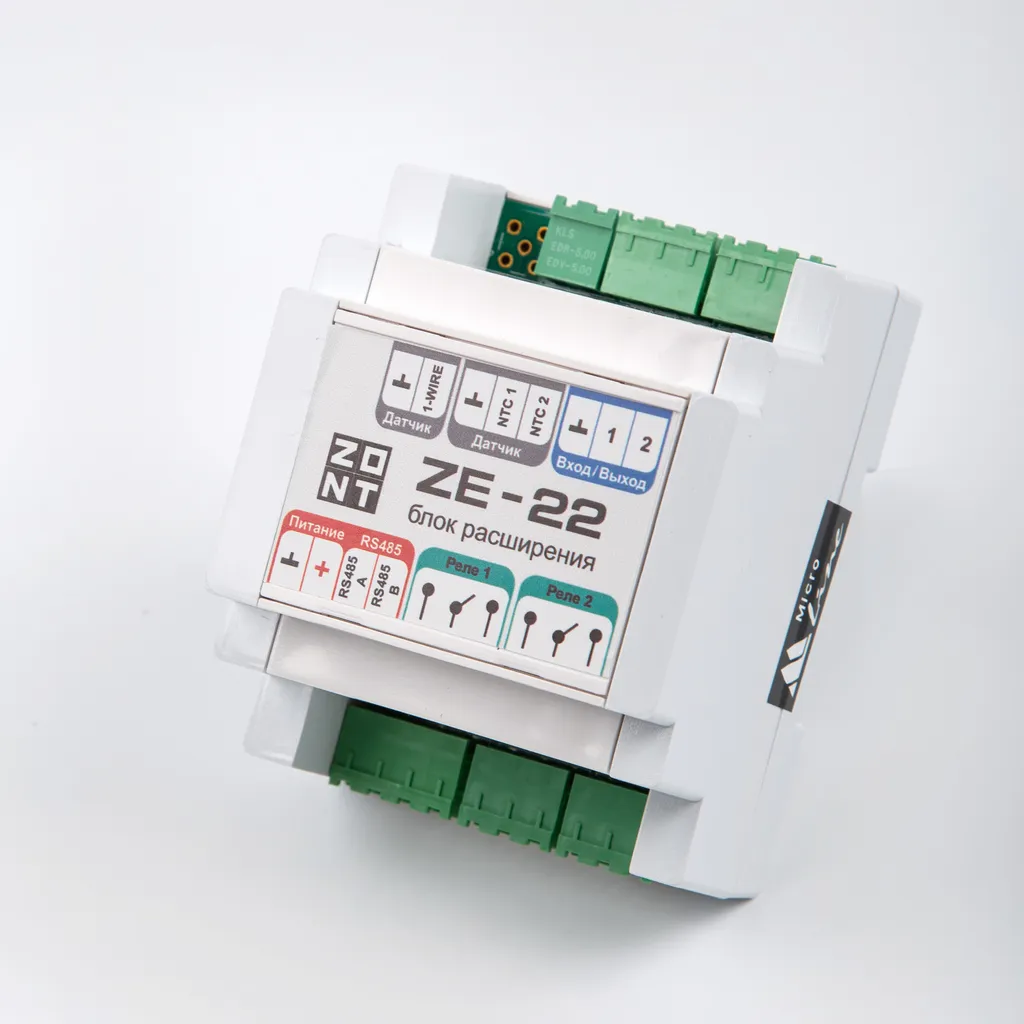

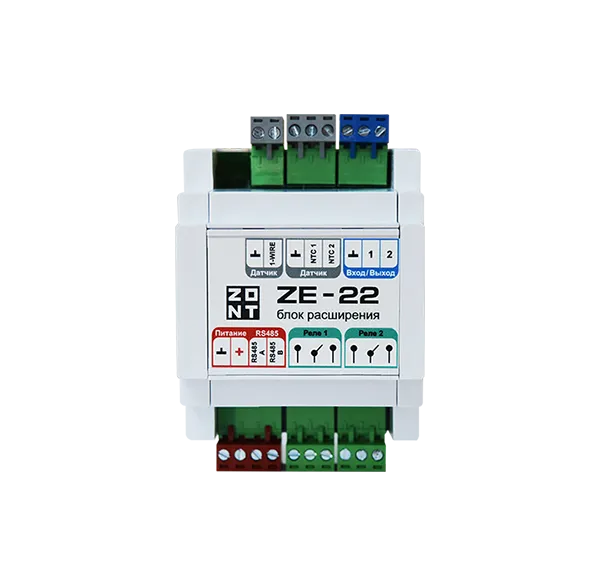

Блок расширения ZE-22

К каким контроллерам подходит ZE-22?

К универсальным контроллерам ZONT H1000+ PRO.V2, H1500+ PRO, H2000+ PRO.V2 (а также снятые с производства H1000+ PRO, H2000+ и H2000+ PRO). К H700+ PRO.V2 блоки расширения не подключаются, а для H5000+ PRO.V2 нужен только ZE-99.

Когда хватает ZE-22, а когда нужен блок побольше?

ZE-22 добавляет два реле, два универсальных входа-выхода и два входа NTC — этого достаточно, чтобы завести пару насосов или сервоприводов и дополнительные датчики. Если точек больше, берут ZE-44 или ZE-88.

Как блок соединяется с контроллером?

Цифровой шиной RS-485. К этому же порту параллельно подключаются другие устройства ZONT — радиомодуль, панель управления, цифровые датчики.

Нужен ли блоку отдельный блок питания?

Да. Блок питается от внешнего стабилизированного источника 9–18 В постоянного тока (ток до 0,7 А), в комплект он не входит. Подойдёт блок питания на DIN-рейку 12W/12–24 В.

Какую нагрузку выдерживают релейные выходы?

Каждое реле коммутирует до 3 А при 240 В переменного тока или до 7 А при 30 В постоянного. Более мощную нагрузку подключают через промежуточное реле или магнитный пускатель.

Что можно подключить к универсальным входам-выходам?

Каждый настраивается либо аналоговым входом (0–30 В — охранные датчики, «сухой контакт»), либо выходом «открытый коллектор»: ток до 100 мА, суммарно до 350 мА. Это управление слаботочными цепями и катушками реле.

Какая гарантия?

12 месяцев с момента продажи или 24 месяца с даты производства. Производитель — ООО «Микро Лайн», Россия.
