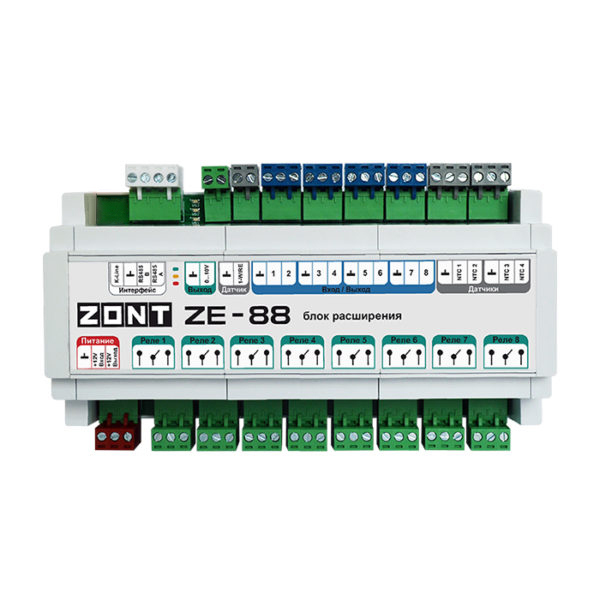

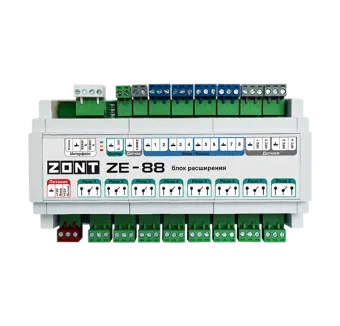

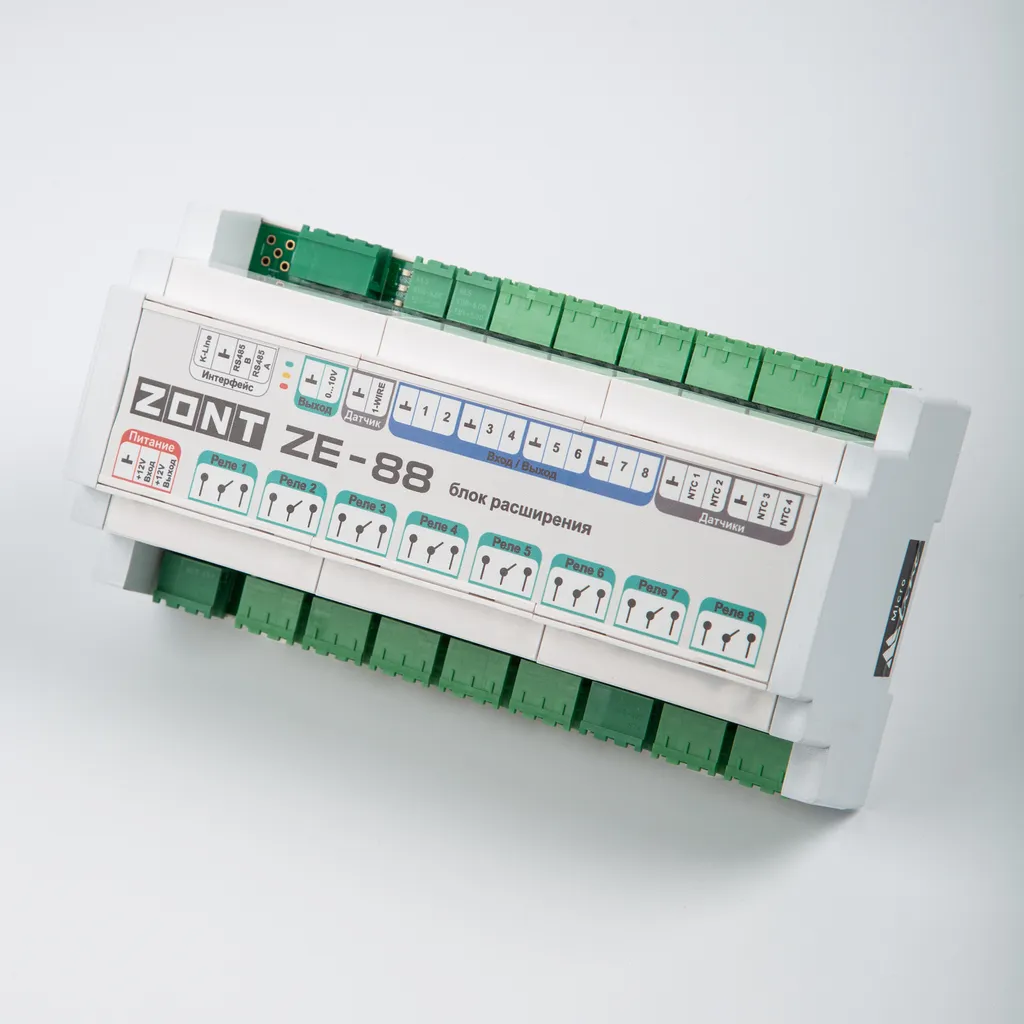

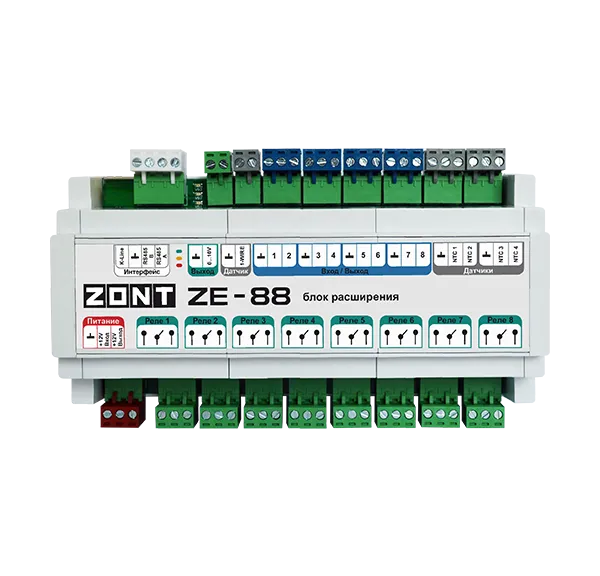

Блок расширения ZE-88 для контроллеров
| Особенности | расширение входов/выходов |
| Модель | ZE-88 |
| Торговая марка | Zont |
| Страна | Россия |
Доставка и самовывоз
- По Санкт-Петербургу - бесплатно.
- По России - через транспортные компании. Рассчитать стоимость доставки самостоятельно.
- Самовывоз по адресу: г. Санкт-Петербург, ул. Мельничная, д. 18. Построить маршрут
Оплата
- Наличными курьеру
- Оплата по QR-коду
- Наличными/картой в офисе
- Безналичным переводом
- Описание
- Характеристики
- Задать вопрос
-
Блок расширения ZE-88 увеличивает число входов и выходов универсальных контроллеров ZONT серии PRO. Он добавляет 8 релейных выходов, 8 универсальных входов/выходов, 4 входа NTC и аналоговый выход 0–10 В — для подключения дополнительных датчиков, насосов, клапанов и исполнительных устройств. Монтаж на DIN-рейку.
Возможности
+20 каналов8 релейных выходов, 8 универсальных входов/выходов и 4 входа NTC — резерв для расширения системы.Мощные релеРелейные выходы коммутируют до 30 В DC (7 А) или до 240 В AC (3 А) — управление насосами, клапанами, приводами.Выход 0–10 ВАналоговый выход 0–10 В для плавного управления исполнительными устройствами (смесительные узлы, приводы).АвтонастройкаПри подключении к контроллеру ZONT входы и выходы блока автоматически определяются в системе.Ключевые преимущества
- 8 релейных выходов: до 30 В DC / 7 А или до 240 В AC / 3 А
- 8 универсальных входов/выходов: аналоговый вход или «открытый коллектор», датчики 0–30 В, разрядность 12 бит, погрешность не более 2%
- 4 входа NTC для датчиков NTC-10 и поддержка цифровых датчиков DS18S20, DS18B20
- Аналоговый выход 0–10 В для плавного управления
- Интерфейсы связи RS-485, K-Line, 1-Wire
- Совместим с ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H2000+ PRO.V2; монтаж на DIN-рейку
Технические характеристики

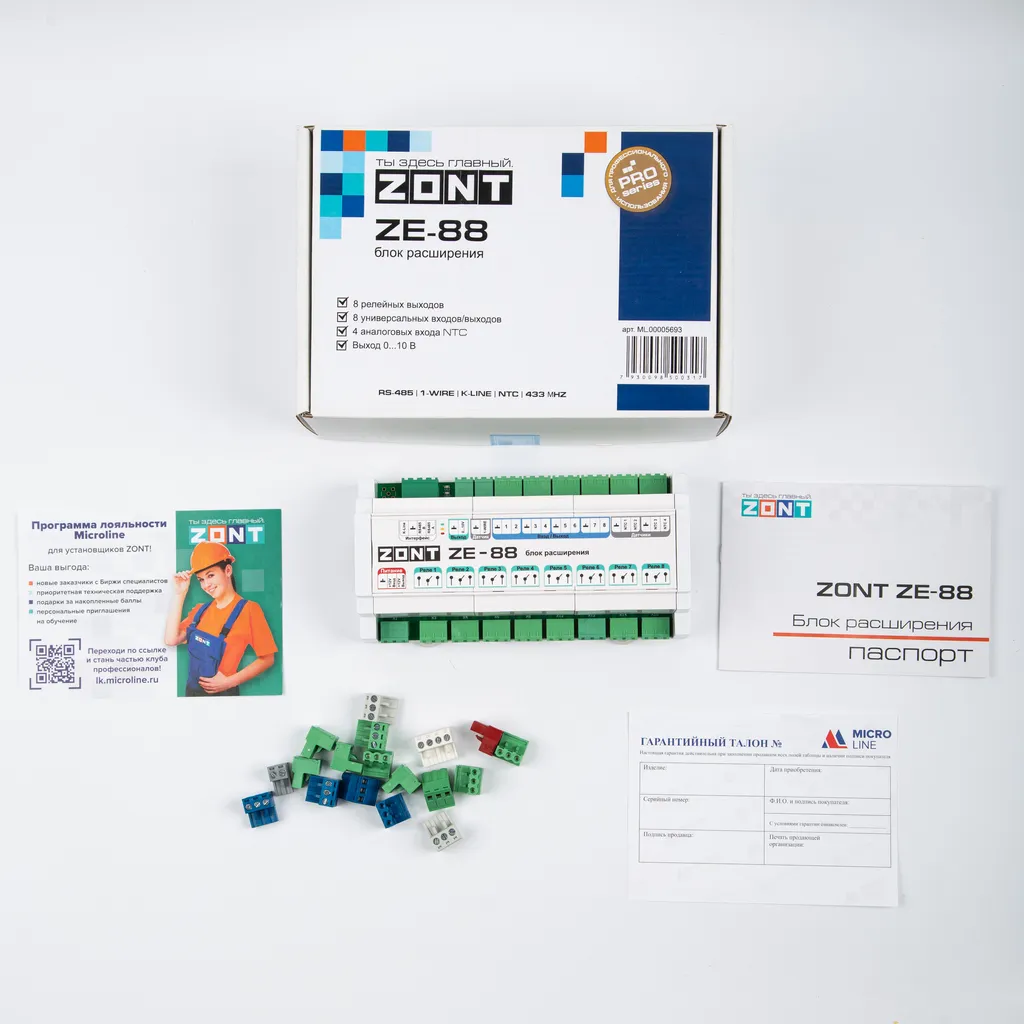

Параметр Значение Релейные выходы 8 (до 30 В DC / 7 А; до 240 В AC / 3 А) Универсальные входы/выходы 8 (0–30 В, 12 бит, погрешность ≤ 2%) Входы NTC 4 (датчики NTC-10) Аналоговый выход 0–10 В Цифровые датчики DS18S20, DS18B20 Интерфейсы связи RS-485, K-Line, 1-Wire Питание 9–18 В DC (внешний источник, в комплект не входит) Макс. суммарный ток выходов 350 мА Рабочая температура от −25 до +50 °C Габариты / монтаж 180 × 90 × 60 мм, DIN-рейка (10 модулей) Совместимость ZONT H1000+ PRO/PRO.V2, H1500+ PRO, H2000+ PRO/PRO.V2 Артикул ML00005693 Внешний блок питания 9–18 В в комплект не входит — подберите его отдельно с учётом суммарной нагрузки подключаемых устройств.Комплектация
Какой блок расширения выбрать
Блок добавляет контроллеру входы и выходы, когда своих не хватает: реле для насосов и приводов, входы для датчиков.
Блок Что добавляет ZE-22 2 реле, 2 универсальных входа-выхода, 2 входа NTC. Связь с контроллером по RS-485. ZE-44 4 реле, 4 универсальных входа-выхода, 4 входа NTC, выход 0–10 В. Связь по RS-485 или K-Line. ZE-88 — этот блок 8 реле, 8 универсальных входов-выходов, 4 входа NTC, выход 0–10 В. Связь по RS-485 или K-Line. ZE-99 12 реле, 6 универсальных входов-выходов, 2 выхода 0–10 В, три шины 1-Wire, питание 220 В. Только для H5000+ PRO.V2. ZRE-66 6 реле и 6 аналоговых входов, связь с контроллером по радио 868 МГц — провода к блоку тянуть не нужно. Частые вопросы
К каким контроллерам подходит ZE-88?
К универсальным контроллерам ZONT H1000+ PRO.V2, H1500+ PRO, H2000+ PRO.V2 (а также снятые с производства H1000+ PRO, H2000+ и H2000+ PRO). H700+ PRO.V2 блоки не поддерживает, а к H5000+ PRO.V2 подходит только ZE-99.
Сколько блоков можно подключить к одному контроллеру?
Зависит от контроллера: H1000+ PRO.V2 принимает до двух блоков, H1500+ PRO.V2 — один, H2000+ PRO.V2 — до пяти.
Чем ZE-88 отличается от ZE-44?
Вдвое больше исполнительных ресурсов: восемь реле и восемь универсальных входов-выходов против четырёх у ZE-44. Входов NTC у обоих по четыре, аналоговый выход 0–10 В — один.
Нужен ли блоку отдельный блок питания?
Да. Блок питается от внешнего стабилизированного источника 9–18 В постоянного тока (ток до 0,7 А), в комплект он не входит. Подойдёт блок питания на DIN-рейку 12W/12–24 В.
Какую нагрузку выдерживают релейные выходы?
Каждое реле коммутирует до 3 А при 240 В переменного тока или до 7 А при 30 В постоянного. Более мощную нагрузку подключают через промежуточное реле или магнитный пускатель.
Какие датчики можно подключить к блоку?
Аналоговые NTC на соответствующие входы, цифровые DS18S20 и DS18B20 — на шину 1-Wire, а также цифровые датчики ZONT по RS-485. Для алгоритмов регулирования используется до 20 проводных датчиков.
Какая гарантия?
12 месяцев с момента продажи или 24 месяца с даты производства. Производитель — ООО «Микро Лайн», Россия.
-
Общая информация Модель ZE-88 Тип Блок расширения Способ монтажа на DIN-рейку Гарантия, лет 1 Дополнительная информация Особенности расширение входов/выходов Информация о производителе Торговая марка Zont Страна Россия -
