Фановые трубы

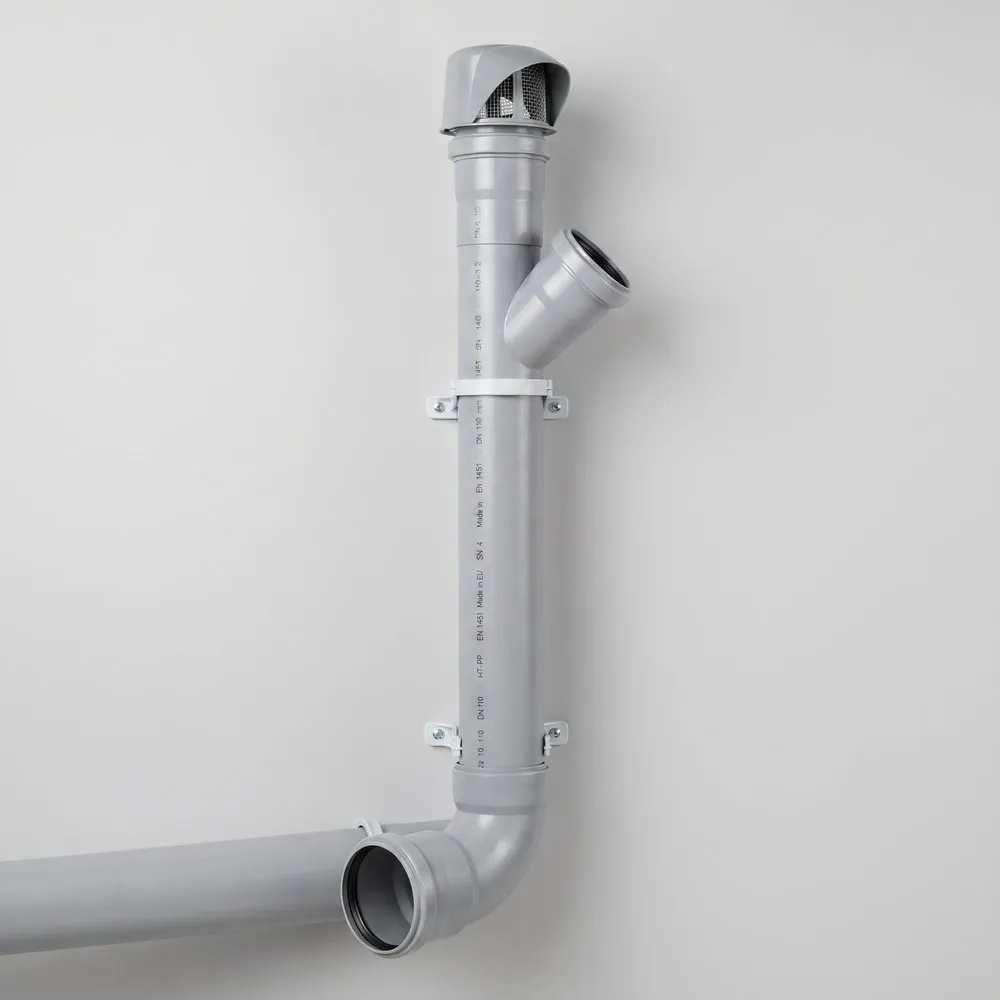

Фановая труба продолжает стояк 110 мм выше последнего прибора и выводит его над кровлей: при сливе в стояк заходит воздух, сифоны не срывает, запах уходит на улицу. Здесь все для вытяжки — трубы из ПП и НПВХ от 150 мм до 3 м, тройники, крестовины, ревизии и зонт на оголовок. Детали собираются на раструбах с кольцом. Читать далее...
Слили полную ванну — и в унитазе упал уровень воды, а от раковины потянуло канализацией. Значит, стояку не хватает воздуха и ему нужна фановая труба. Ниже — какой диаметр брать, какие фитинги нужны на вытяжке и что делать, если на крышу трубу не вывести.
Зачем нужен фановый стояк
При залповом сливе вода в стояке идет как поршень, и за ней возникает разрежение. Если воздуху неоткуда зайти, он подтягивается через ближайшие сифоны и выбивает из них воду. Открытый верх стояка решает обе задачи сразу:
Какой диаметр и какую трубу взять
Вытяжная часть не должна быть уже стояка, поэтому фановая труба для унитаза и всего стояка — 110 мм. Сужение до 50 мм превращает вытяжку в бутылочное горлышко. Внутренний диаметр зависит от стенки:
| Труба 110 мм | Внутренний диаметр |
|---|---|
| ПП, стенка 2,2 мм | около 105,6 мм |
| ПП, стенка 2,7 мм | около 104,6 мм |
| НПВХ, стенка 3,2 мм | около 103,6 мм |
- Материал — полипропилен легче и проще в резке, для обычного стояка в санузле его хватает; НПВХ жестче и тише на сливе.
- Уровень шума — если стояк идет за стеной спальни, берите малошумные трубы и фитинги из раздела бесшумной канализации.
- Длина отрезков — на прямой участок через этаж берите 2–3 м, короткие отрезки от 150 мм нужны для подгонки между фитингами.
- Переход на старый стояк — в доме с чугунной канализацией пригодятся переходник 123/110 и манжета на чугун, а на проходе через перекрытие — противопожарная манжета.
Тройник, крестовина и ревизия: что для чего
Тройник фанового стояка ставят в точке подключения прибора: 87° — для горизонтального отвода, 45° — там, где нужен плавный поток. Крестовина принимает два отвода на одной высоте, например унитаз и ванну с противоположных сторон; двухплоскостная — когда отводы идут под углом друг к другу. Ревизия дает доступ для прочистки, заглушка закрывает неиспользуемый раструб, компенсационный патрубок позволяет вынуть участок стояка без разборки всей линии.
Если вывести трубу на крышу нельзя
В готовой мансарде или на сложной кровле стояк завершают аэратором (вакуумным клапаном). Он открывается на разрежение и впускает воздух из помещения, а в покое закрыт. Ставят его выше последнего прибора в теплом помещении и оставляют доступ для чистки.
Какой внутренний диаметр у фановой трубы 110?
Около 103–106 мм: наружный диаметр 110 мм минус две толщины стенки (2,2–3,2 мм в зависимости от материала).
Что такое крестовина фановой трубы?
Фитинг с двумя боковыми входами на одной высоте. Через него к стояку подключают два прибора в одной точке, например унитаз и ванну.
Можно ли сделать фановую трубу 50 мм?
Для стояка с унитазом — нет, вытяжка должна быть того же диаметра, что стояк, то есть 110 мм. Трубы 50 мм идут на отводы от моек и ванн.
Что поставить на фановую трубу на кровле?
Вентиляционный зонт (его еще называют колпаком или дефлектором): он прикрывает открытый срез от осадков. Зонт 110 мм есть в этой подборке.
