Фитинги для внутренней канализации

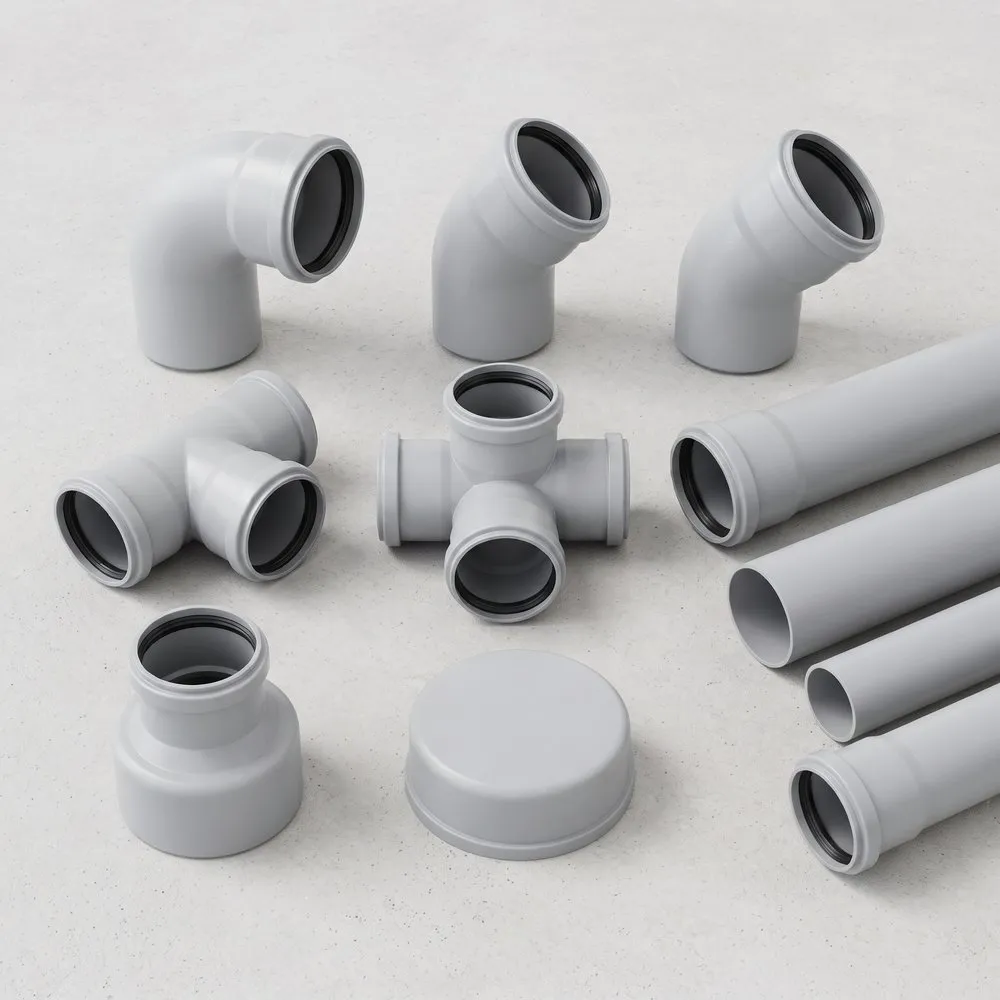

Отводы, тройники, крестовины, муфты, переходы и ревизии, из которых собирают стояк 110 мм и разводку 32–50 мм от ванны, раковины и кухонной мойки. Все фитинги для канализационных труб здесь раструбные, с резиновым кольцом: серый полипропилен, серый НПВХ и белые малошумные детали с толстой стенкой. Читать далее...
Монтаж санузла чаще всего встает из-за одной детали: тройник не того угла, забытый переход на 50 мм, переходник под старый чугунный стояк. Здесь собраны фитинги для канализационных труб 32, 40, 50 и 110 мм, чтобы узел под унитаз, ванну или кухню можно было собрать за один заказ.
Крестовина, тройник, ревизия, заглушка — что это и зачем
Размеры и материалы фасонных частей для внутренней канализации
| Диаметр | Где стоит |
|---|---|
| 110 мм | Стояк, лежак, выпуск унитаза |
| 50 мм | Разводка от ванны, душа, мойки, стиральной машины |
| 40 и 32 мм | Короткие отводы от раковины и биде |
Наружные диаметры у серых фитингов из полипропилена и НПВХ одинаковые, поэтому детали из разных материалов стыкуются в раструб с кольцом. Белые малошумные фитинги с утолщенной стенкой ставят на стояк рядом со спальней: они гасят звук падающей воды. Для прохода стояка сквозь перекрытие есть противопожарные манжеты 50 и 110 мм.
Как выбрать фитинги 110 и 50 мм
- Угол ответвления — на горизонтальной разводке берите тройники и крестовины 45°: поток входит плавно, засоров меньше. Прямые 87° — на стояке.
- Поворот — два отвода по 45° вместо одного на 87°, особенно на трубе 110 мм и перед ревизией.
- Смена диаметра — только эксцентрический переход, смещенный вниз: лоток остается ровным, на ступеньке не копится осадок.
- Ремонт готовой линии — ремонтная муфта или компенсационный патрубок: они позволяют врезать тройник, не разбирая стояк.
- Шум — малошумные фитинги имеют смысл на стояке и лежаке в жилых комнатах; для разводки в санузле хватает серых.
Как собрать узел под унитаз, ванну и кухню
Унитаз подключают к стояку 110 мм через тройник 110×110/45 или одноплоскостную крестовину, выпуск ведут отводами 45°. Ванна и раковина идут трубой 50 мм с уклоном около 3 см на метр; сифон 40 или 32 мм сажают в раструб через манжету 50×40 или 50×32. В стояк ветку 50 мм врезают тройником 110×50/45, а если унитаз и ванна стоят по разные стороны — двухплоскостной крестовиной 110×110×50. Кухонную мойку собирают так же на 50 мм; в начале длинной ветки нужна ревизия.
Верх стояка выводят фановой трубой или закрывают вакуумным аэратором, подвал и первый этаж защищает обратный клапан.
Частые вопросы
Тройник фановый 110 и 50 или крестовина — что выбрать?
Одно ответвление 50 мм — тройник 110×50. Два прибора на одном уровне — крестовина 110×110×50 или 110×50×50: она экономит высоту.
Бывает ли муфта-тройник для канализации?
Нет, это разные детали: муфта соединяет трубы по прямой, тройник дает ответвление. Врезать тройник в готовую линию помогает ремонтная муфта.
Можно ли соединить полипропиленовые и НПВХ фитинги?
Да, при одном диаметре гладкий конец одной детали входит в раструб другой через резиновое кольцо.
Чем перейти с 32 мм на больший диаметр?
Эксцентрическим переходом 32/40 или 32/50. Диаметра 45 мм в канализации нет: 45 — это угол отвода.
