Алюминиевые батареи отопления

Алюминиевые радиаторы отопления остаются одним из самых популярных решений для частных домов и квартир. Их выбирают за высокую теплоотдачу секции, небольшой вес и аккуратный внешний вид. Но за внешней простотой скрываются нюансы: способ производства, межосевое расстояние, рабочее давление и требования к теплоносителю напрямую влияют на срок службы прибора. В этой статье инженеры ТЕПЛОТОРГ разбирают устройство алюминиевых батарей отопления и объясняют, как выбрать модель под конкретную систему.

Что такое алюминиевый радиатор и как он устроен

Алюминиевый радиатор — это секционный отопительный прибор, корпус которого полностью изготовлен из алюминиевого сплава. Каждая секция представляет собой вертикальный канал, по которому циркулирует теплоноситель, с развитым оребрением для отдачи тепла в помещение. Секции соединяются между собой стальными ниппелями с прокладками, что позволяет собирать радиатор нужной длины — от 4 до 14 и более секций.

Тепло передаётся двумя путями: за счёт конвекции (нагретый воздух поднимается вверх вдоль рёбер) и за счёт излучения от нагретой поверхности. Благодаря высокой теплопроводности алюминия прибор быстро прогревается и так же быстро реагирует на изменение температуры теплоносителя. Именно поэтому алюминиевые батареи отопления хорошо работают в паре с автоматикой и термостатическими головками.

Конструктивно секция состоит из вертикального коллектора, по которому идёт вода, и оребрения, увеличивающего площадь теплообмена. Внутренний канал у качественных моделей покрыт защитным составом, снижающим контакт металла с теплоносителем.

Способы производства: литьё, экструзия, анодирование

От технологии изготовления зависит прочность прибора, его стойкость к коррозии и допустимое давление. Различают три основных типа алюминиевых радиаторов.

Литые радиаторы

Каждая секция отливается целиком из алюминиевого сплава с добавлением кремния (силумина) методом литья под давлением. Литые секции — монолитные, без сварных швов, поэтому выдерживают более высокое рабочее давление и считаются надёжнее. Это оптимальный выбор для систем, где возможны скачки давления.

Экструзионные радиаторы

Здесь вертикальная часть секции выдавливается (экструдируется) из алюминия, а верхний и нижний коллекторы присоединяются механически или сваркой. Экструзионные радиаторы дешевле, легче, но имеют разъёмную конструкцию и обычно рассчитаны на меньшее давление. Их чаще ставят в автономных системах частного дома, где параметры стабильны.

Анодированные радиаторы

Отдельная категория — анодированные радиаторы. В процессе анодирования поверхность алюминия преобразуется в плотный оксидный слой, который резко повышает стойкость к коррозии как снаружи, так и изнутри. Внутренняя поверхность остаётся гладкой, что снижает риск завоздушивания и зарастания каналов. Такие приборы дороже, но служат заметно дольше в агрессивной среде.

Ключевые характеристики

При подборе радиатора инженер смотрит не на бренд, а на паспортные параметры. Разберём главные.

Теплоотдача секции

Теплоотдача секции — это количество тепла, которое отдаёт одна секция при стандартном тепловом напоре (обычно при разнице температур теплоносителя и воздуха 70 °C). У алюминиевых моделей она высокая: в зависимости от размера одна секция отдаёт примерно от 120 до 200 Вт. От этого параметра напрямую зависит расчёт секций для помещения.

Межосевое расстояние

Межосевое расстояние — это расстояние между осями верхнего и нижнего коллекторов, к которым подводятся трубы. Самые распространённые типоразмеры — межосевое расстояние 500 мм и межосевое расстояние 350 мм. Высокие модели на 500 мм дают большую теплоотдачу секции, низкие на 350 мм удобны для монтажа под низкими подоконниками и в нишах. Встречаются и компактные версии на 200 мм для нестандартных проёмов.

Рабочее давление

Рабочее давление показывает, какое давление теплоносителя прибор выдерживает в штатном режиме. У алюминиевых радиаторов оно обычно составляет от 6 до 16 атм, у литых моделей — выше. Отдельно в паспорте указывают опрессовочное (испытательное) давление. Этот параметр критичен для квартир: в системе центрального отопления давление и гидроудары выше, чем в автономке.

Ёмкость, температура и присоединение

Ёмкость одной секции по теплоносителю невелика — порядка 0,3–0,5 литра, поэтому прибор быстро прогревается и экономно расходует энергию на нагрев самой воды. Максимальная температура теплоносителя у большинства моделей — до 110–130 °C. Стандартное подключение — резьба 1″ по верхнему и нижнему коллектору.

Вес и размеры: что учесть при креплении

Один из частых вопросов покупателей — сколько весит алюминиевый радиатор на 10 секций и выдержит ли его стена из гипсокартона или газобетона. Ответ упирается в габариты секции, а они у разных производителей похожи: стандарт сложился давно, и Rifar, Royal Thermo, Global или Термал выпускают приборы примерно одного формата.

Габариты секции

• Ширина секции по осям — как правило, 80 мм. Радиатор на 10 секций занимает по фронту около 800 мм, на 6 секций — около 480 мм.
• Глубина — обычно 80–100 мм. Более глубокие секции имеют развитое оребрение и большую теплоотдачу, но сильнее выступают из ниши.
• Полная высота всегда больше межосевого расстояния: у моделей с межосевым 500 мм она составляет примерно 570–590 мм, у моделей на 350 мм — около 420–440 мм. При замере ниши ориентируйтесь именно на полную высоту, а не на цифру в названии.

Масса сухая и рабочая

Типовая секция с межосевым расстоянием 500 мм весит от 1 до 1,5 кг, низкая секция на 350 мм — около 0,8–1,2 кг. Объём воды в секции — 0,2–0,4 л (у крупных секций с глубиной 100 мм — до 0,5 л). Отсюда легко получить массу прибора в работе: сухой вес плюс вода.

Что это значит для крепления

Нагрузка в 15–20 кг для бетонной или кирпичной стены несущественна — достаточно штатных кронштейнов с дюбелями 8–10 мм. С гипсокартоном и газобетоном сложнее: обычный пластиковый дюбель в таком основании со временем разбалтывается, а радиатор ещё и «дышит» при нагреве. Здесь применяют специальные анкеры для пустотелых и пористых материалов, химические анкеры либо напольные стойки, которые снимают нагрузку со стены целиком. Количество кронштейнов производители обычно регламентируют так: до 10 секций — два верхних и один нижний, на каждые следующие 5–6 секций добавляют ещё по одному верхнему и нижнему. Верхние кронштейны несут вес, нижние фиксируют прибор от раскачивания.

Отдельно учтите, что длинный радиатор из 12–14 и более секций на боковом подключении прогревается неравномерно: дальние секции получают меньше теплоносителя. Если по расчёту нужно больше 12 секций, рациональнее поставить два прибора поменьше или использовать диагональную схему — о ней ниже, в разделе про монтаж.

Плюсы и минусы

Преимущества

• Высокая теплоотдача при компактных размерах и малом весе — секцию легко монтировать в одиночку.
• Низкая инерционность: помещение быстро прогревается, прибор хорошо управляется термоголовкой и экономит топливо в автономной системе.
• Аккуратный современный вид и качественное порошковое окрашивание.
• Возможность набрать радиатор нужной длины из отдельных секций.

Недостатки

• Чувствительность к качеству теплоносителя: алюминий не любит щелочную среду, важно соблюдать допустимый pH.
• Риск газообразования и завоздушивания при контакте сплава с водой неподходящего состава — нужен воздухоотводчик.
• Меньшая стойкость к гидроударам по сравнению с биметаллом, что важно для центрального отопления.

Сравнение биметаллических и алюминиевых приборов часто решается так: для автономки выбирают алюминий, для централизованной сети с высоким давлением — биметалл.

Совместимость с системами отопления

Автономное отопление частного дома

Для частного дома алюминиевый радиатор — почти идеальный вариант. В автономной системе давление невысокое и стабильное, состав теплоносителя контролирует сам владелец. Здесь раскрываются все плюсы: высокая теплоотдача секции, быстрый отклик на термостат и экономия топлива. Подойдут как литые, так и экструзионные модели.

Централизованное отопление квартиры

В централизованном отоплении ситуация сложнее. Давление выше, возможны гидроудары при пусках, а химический состав воды непредсказуем. Сюда стоит ставить либо литые алюминиевые модели с запасом по давлению и анодированные радиаторы, либо рассмотреть биметалл. Обязательны запорная арматура, фильтр и автоматический воздухоотводчик.

Требования к теплоносителю

Алюминий чувствителен к водородному показателю воды. Рекомендуемый pH теплоносителя — в пределах примерно 7–8 (нейтральная среда). При сильном защелачивании ускоряется коррозия и выделение газа. В автономной системе используйте подготовленную воду или специальный незамерзающий теплоноситель, совместимый с алюминием, и не смешивайте в одном контуре алюминий с медными элементами без разделения.

В квартире с центральным отоплением: когда лучше биметалл

Вопрос «алюминиевый или биметаллический радиатор» чаще всего задают именно владельцы квартир. В частном доме спорить не о чем — алюминий там работает годами. В многоквартирном доме условия диктует тепловая сеть, и на них стоит посмотреть трезво, без рекламных обещаний.

Давление и гидроудары

В пятиэтажке рабочее давление в системе отопления обычно держится в пределах 4–6 атм, в доме на 16–25 этажей — 8–10 атм и выше, потому что столб воды нужно поднять на всю высоту здания. К этому добавляются опрессовки перед отопительным сезоном, когда сеть проверяют давлением примерно в 1,25 раза больше рабочего, и гидроудары при резком пуске или закрытии задвижек. Паспортное рабочее давление алюминиевого радиатора должно перекрывать давление вашей сети с запасом — узнайте цифру в управляющей компании и сравните с паспортом прибора. Если запас меньше 1,5 раза или дом высотный, безопаснее выбрать биметаллические радиаторы со стальным сердечником, рассчитанные на 20–35 атм.

Состав воды и pH

Второй риск — химия. Производители алюминиевых приборов ограничивают водородный показатель теплоносителя диапазоном примерно 7–8 (у некоторых — до 8,5). Вода в городских тепловых сетях готовится по своим правилам, и её pH может доходить до 8,5–9,5: так защищают от коррозии стальные трубопроводы, а вот для алюминия щелочная среда губительна. Оксидная плёнка на внутренней поверхности разрушается, металл реагирует с водой, выделяется водород — и радиатор регулярно завоздушивается, а стенки секций постепенно утоньшаются. Внутреннее защитное покрытие и анодирование замедляют процесс, но не отменяют его.

Гальваническая пара

Третий фактор — соседство металлов. Если в контуре есть медные трубы, латунная арматура без покрытия или стальные стояки, а вода насыщена кислородом, образуется гальваническая пара, в которой алюминий выступает анодом и разрушается первым. В автономной системе кислорода в воде почти нет, и процесс идёт медленно. В открытой или часто подпитываемой сети он ускоряется многократно. Снизить риск помогают диэлектрические (изолирующие) переходники между медью и алюминием и отсечение медных участков, но полностью убрать его нельзя.

Когда алюминий в квартире оправдан

• Дом невысокий (до 9 этажей), сеть стабильная, давление не выше 6 атм, а в паспорте радиатора указано рабочее давление 16 атм и выше.
• В квартире стоит индивидуальный тепловой пункт или поквартирное отопление от газового котла — фактически это автономная система.
• Стояки стальные, медных участков в контуре нет, а на подводках установлены запорные краны и фильтр.

В остальных случаях — высотный дом, изношенная сеть, медные подводки, нет данных о давлении — рациональнее биметалл. О его устройстве читайте в статье про биметаллические радиаторы, а о чугуне, который до сих пор стоит в старом фонде Петербурга, — в материале про чугунные радиаторы.

Как рассчитать количество секций

Базовый расчёт секций опирается на тепловую мощность, нужную для обогрева помещения. Для типовой квартиры с потолками до 3 м ориентируются на 100 Вт тепловой мощности на 1 м² площади. Алгоритм простой:

1. Умножьте площадь комнаты на 100 Вт. Например, для комнаты 18 м² нужно около 1800 Вт.
2. Возьмите паспортную теплоотдачу одной секции выбранной модели (например, 180 Вт).
3. Разделите мощность помещения на теплоотдачу секции: 1800 / 180 = 10 секций.

Результат округляют в большую сторону. Важно учитывать поправки: для угловой комнаты, большого остекления или северной стороны добавляют 10–20 %. Если квартира с центральным отоплением и низкотемпературным графиком, паспортную теплоотдачу секции тоже стоит брать с запасом, потому что она указана для разницы температур 70 °C, а на практике напор бывает меньше. Точный расчёт лучше доверить инженеру — мы поможем подобрать алюминиевые радиаторы для частного дома или квартиры бесплатно.

Паспортная и реальная теплоотдача секции

Теплоотдача алюминиевых радиаторов в паспорте — 170, 180, 200 Вт на секцию — выглядит внушительно, но относится к строго определённым условиям. По ГОСТ 31311 (единая методика испытаний отопительных приборов) номинальный тепловой поток измеряют при температурном напоре 70 °C: теплоноситель 105/95 °C, воздух в комнате 20 °C. Такой график в жилых домах давно не применяется — по СП 60.13330 температура воды в отопительных приборах жилых зданий ограничена 95 °C, а котёл в частном доме и вовсе работает на 60–75 °C. Значит, реальная теплоотдача секции всегда ниже паспортной, и вопрос лишь в том, насколько.

Как пересчитать на свой график

Температурный напор Δt — это разница между средней температурой радиатора и температурой воздуха. Для графика 75/65 °C и комнаты 20 °C он равен (75 + 65) / 2 − 20 = 50 °C. Тепловой поток зависит от напора нелинейно: у секционных алюминиевых приборов показатель степени в паспортной формуле обычно около 1,3. Отсюда простое правило: реальная мощность = паспортная × (Δt / 70)^1,3. Чтобы не считать степень вручную, пользуйтесь таблицей поправочных коэффициентов.

Пример уточнённого расчёта

1. Комната 18 м² в кирпичном доме, одно окно, потолки 2,7 м. Базовая потребность: 18 × 100 = 1800 Вт.
2. Комната угловая, окно на север: добавляем 20 % — итого 2160 Вт.
3. Выбранная модель: секция 500 мм, паспорт 180 Вт. Котёл настроен на график 75/65 °C, коэффициент 0,65: реальная теплоотдача секции 180 × 0,65 ≈ 117 Вт.
4. Нужное число секций: 2160 / 117 = 18,5 — округляем до 19. Это два радиатора по 10 и 9 секций либо один прибор с диагональным подключением.

Если считать по паспорту без поправки, получилось бы 12 секций — и зимой в комнате было бы 16–17 °C вместо 20. Именно этот просчёт — самая распространённая причина жалоб «радиаторы не греют»: прибор исправен, просто его выбрали под график, которого в системе нет.

Обратите внимание на нижние строки таблицы. На низкотемпературных графиках 55/45 °C и ниже, типичных для тепловых насосов и конденсационных котлов, секция выдаёт лишь треть паспортной мощности. Радиаторы под такие режимы приходится набирать в 2,5–3 раза длиннее, поэтому в подобных проектах их обычно сочетают с тёплым полом или выбирают приборы на межосевое 500 мм с максимальной глубиной секции. Ещё один нюанс: в однотрубной разводке квартиры вода на входе в последний по стояку радиатор на 10–15 °C холоднее, чем в первом, — это тоже закладывают в расчёт.

Монтаж и подключение

Даже правильно рассчитанный алюминиевый радиатор недодаёт тепло, если его повесили не там или подключили не по той схеме. Ниже — требования производителей и строительных норм. Сам монтаж, особенно врезку в стояк центрального отопления, доверьте лицензированной организации.

Место и отступы

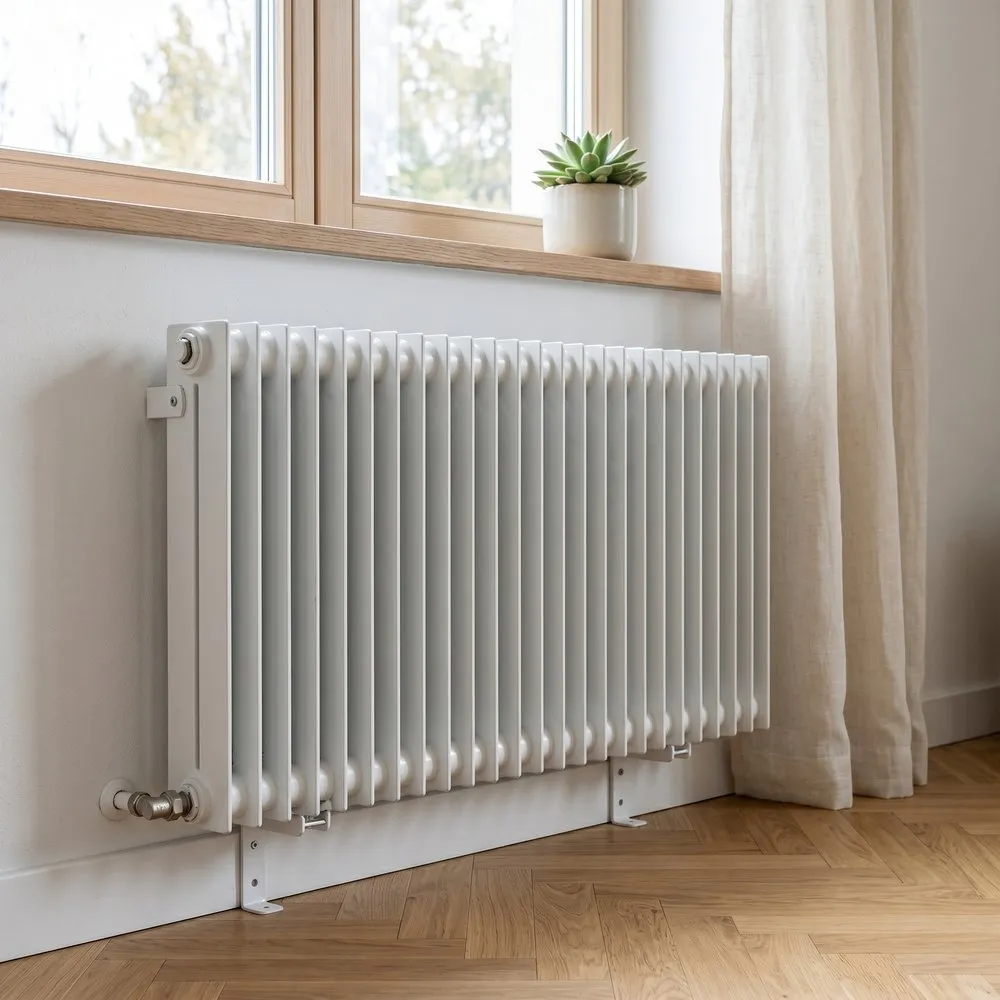

Радиатор ставят под окном, чтобы восходящий поток тёплого воздуха отсекал холод от стекла. Его длина должна закрывать не менее половины, а лучше 70–75 % ширины оконного проёма. Рекомендуемые отступы: от пола — 100–120 мм (минимум 60), от подоконника — 80–100 мм (минимум 50), от стены — 30–50 мм (минимум 25). Малый зазор снизу и сверху «душит» конвекцию и отнимает до 10–15 % мощности; глухой декоративный экран — ещё столько же. Прибор вешают по уровню; лёгкий подъём на 2–3 мм в сторону крана Маевского допустим и облегчает сброс воздуха.

Схемы подключения

• Боковое одностороннее — подача в верхний коллектор, обратка в нижний с той же стороны. Стандарт для квартир, даёт паспортную мощность при длине до 10–12 секций.
• Диагональное — подача сверху с одной стороны, обратка снизу с противоположной. Самая эффективная схема, обязательна для длинных приборов: теплоноситель проходит через все секции равномерно.
• Нижнее двустороннее (седельное) — обе трубы снизу с разных сторон. Удобно при разводке по полу в частном доме, но верх радиатора прогревается хуже, потери 10–15 %. Их компенсируют дополнительной секцией.

Если подачу и обратку перепутать (подача снизу, обратка сверху при одностороннем подключении), радиатор потеряет до 40–50 % мощности — типичная ошибка при переделке старой разводки.

Арматура и комплектация

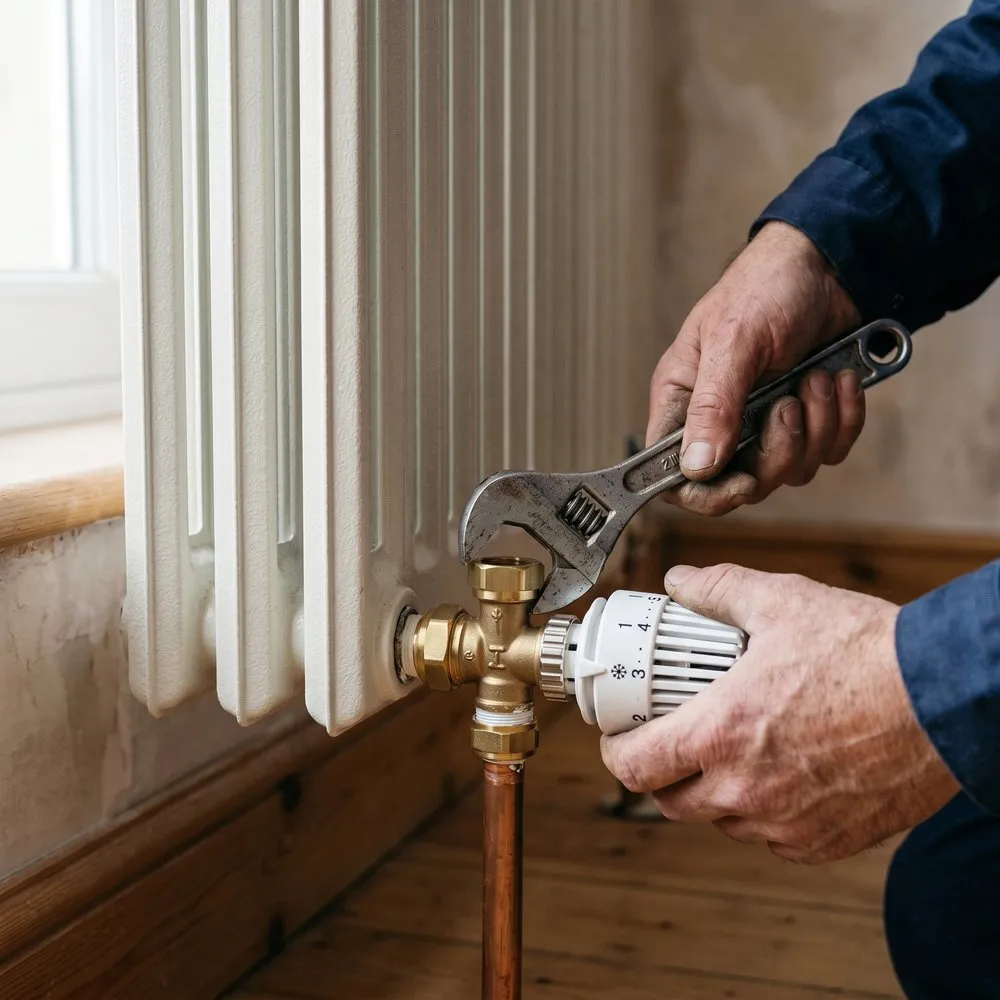

1. Монтажный комплект: две проходные футорки с переходом с 1″ на 1/2″ или 3/4″ под подводку, глухая заглушка и пробка с краном Маевского. Резьба на секциях правая и левая по разным сторонам — путать нельзя.
2. Кран Маевского ставят в верхний свободный коллектор, противоположный подаче: именно там скапливается воздух. Для алюминия, который склонен к газообразованию, полезно заменить его автоматическим воздухоотводчиком.
3. Шаровые краны на обеих подводках — чтобы снять прибор без слива системы. В однотрубном стояке квартиры между ними обязателен байпас без крана на нём, иначе, перекрыв свой радиатор, вы остановите стояк соседям.
4. Терморегулятор — термостатический клапан на подаче с термоголовкой. Головку ставят горизонтально, чтобы её не грели радиатор и труба; в однотрубной системе нужен клапан с повышенной пропускной способностью.
5. Уплотнение — паронитовые или силиконовые межсекционные прокладки, на резьбе футорок — лён с пастой или ФУМ-лента. Затягивают без фанатизма: алюминий мягче стали, резьбу сорвать легко.

После заполнения системы стравите воздух, проверьте соединения при рабочем давлении и убедитесь, что радиатор прогрет равномерно по всей длине. Холодные последние секции при горячих первых — признак воздуха или неверной схемы, а не брака. Сами приборы, футорки, краны и термоголовки — в разделе алюминиевые радиаторы и в радиаторной арматуре каталога.
