Что такое бойлер косвенного нагрева

Что это такое и как устроен бойлер косвенного нагрева

Бойлер косвенного нагрева — это накопительный водонагреватель, который греет воду не от электричества или газа напрямую, а от теплоносителя системы отопления. По сути это утеплённый бак с внутренним теплообменником, подключённый к котлу. Когда работает отопление, та же горячая вода из котла попутно нагревает запас воды для крана и душа. Отсюда и название: нагрев косвенный, через посредника-теплоноситель.

Такое решение оптимально для частного дома или коттеджа, где уже стоит газовый, твердотопливный, электрический или дизельный котёл. Водонагреватель косвенного нагрева даёт большой запас горячей воды без дополнительной нагрузки на электросеть — в отличие от накопительного электрического бойлера, который «съедает» киловатты из розетки.

Из чего состоит бойлер

Конструкция отработана десятилетиями и у большинства производителей похожа. Основные узлы:

• Бак (резервуар). Внутренняя ёмкость, где хранится и нагревается вода. От её объёма и материала зависит ресурс прибора и запас горячей воды.

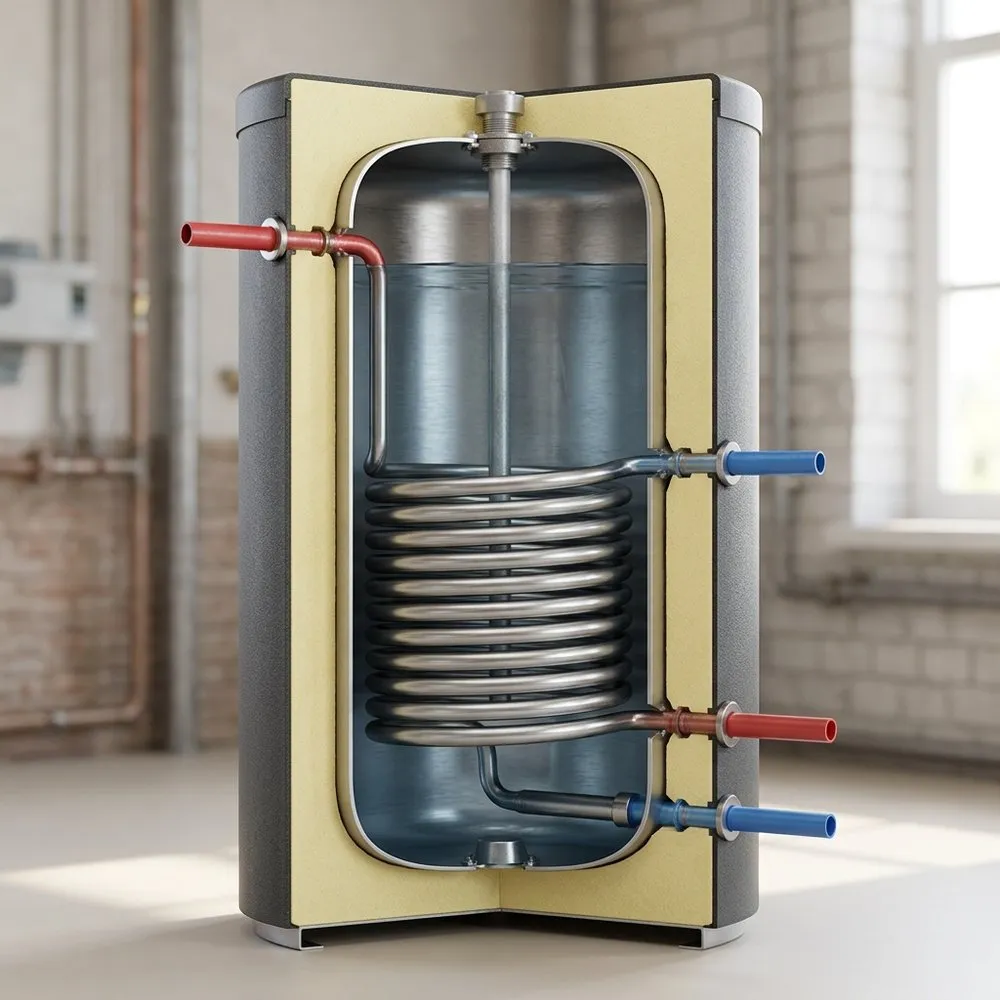

• Змеевик (теплообменник). Спиральная трубка внутри бака, по которой циркулирует горячий теплоноситель из котла. Через стенку змеевика тепло передаётся воде в баке. Чем больше площадь и мощность змеевика, тем быстрее идёт нагрев.
• Теплоизоляция. Слой пенополиуретана вокруг бака. Хороший утеплитель удерживает тепло сутками: вода остывает медленно, и котёл реже включается для подогрева.
• Магниевый анод. Стержень, защищающий бак от коррозии. Магниевый анод «жертвует собой»: электрохимически он растворяется первым, а металл бака остаётся целым. Это расходник, который нужно периодически менять.
• Патрубки и термометр. Подводы холодной и горячей воды, входы и выходы теплоносителя, гильза под датчик температуры, иногда рециркуляционный патрубок.

Принцип работы с котлом и приоритет ГВС

Бойлер встраивается в систему отопления как отдельный контур. Теплоноситель от котла идёт через змеевик внутри бака, отдаёт тепло воде и возвращается обратно в котёл. Циркуляцией управляет насос или трёхходовой клапан. Датчик температуры в баке следит за нагревом: как только вода остыла ниже заданного значения, котёл снова направляет теплоноситель в змеевик.

Ключевой режим — приоритет ГВС (горячего водоснабжения). Когда нужно нагреть воду в баке, автоматика временно переключает котёл с отопления на бойлер. Бак небольшого объёма прогревается за 15–40 минут, после чего котёл возвращается к отоплению. Дом за это время заметно не остывает, зато вы всегда получаете полный бак горячей воды. Большинство современных котлов поддерживают такой режим штатно — нужен лишь датчик бойлера и правильная обвязка.

Главное преимущество схемы: один теплогенератор (котёл) закрывает сразу две задачи — отопление и рециркуляцию ГВС. Расходов на электричество для нагрева воды практически нет, а производительность по горячей воде в разы выше, чем у двухконтурного котла или проточного нагревателя.

Виды бойлеров косвенного нагрева

Приборы различают по способу установки, числу теплообменников и наличию дополнительных нагревателей. От этого зависит, под какую систему и под какой котёл подойдёт бойлер.

По способу установки

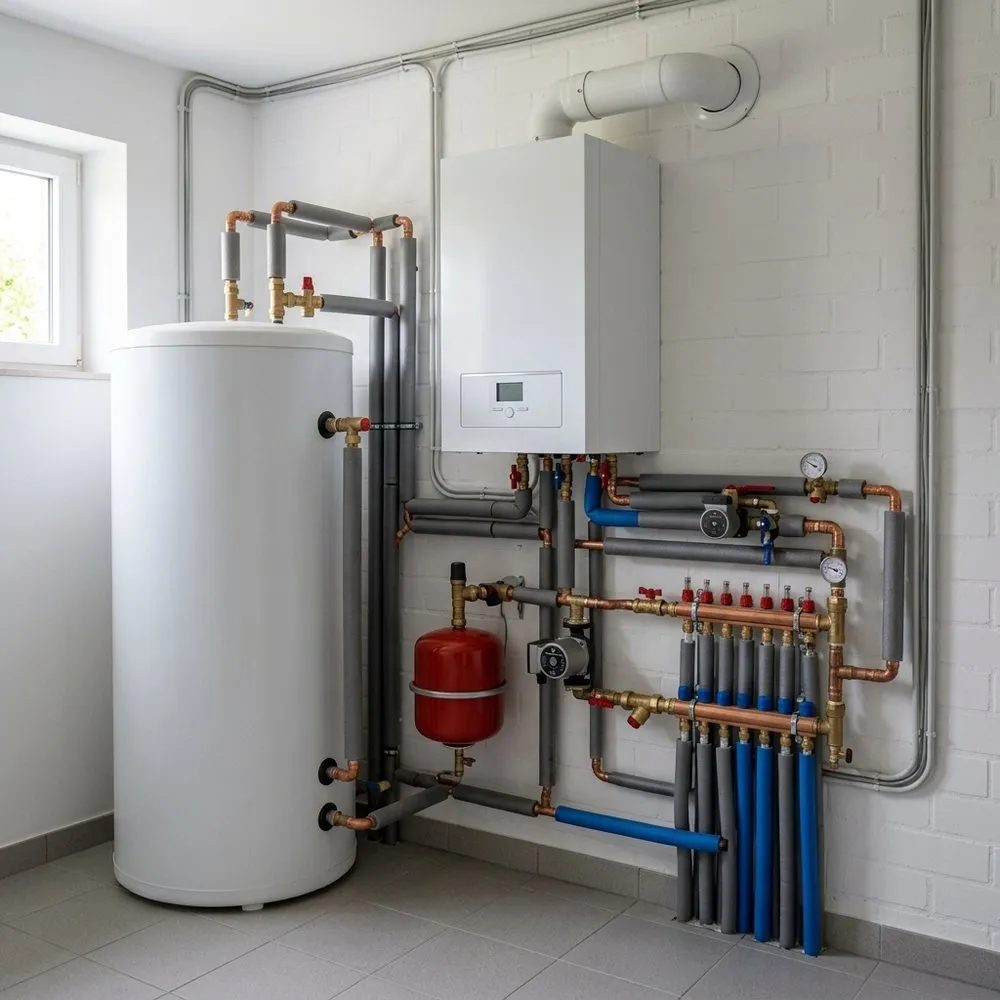

• Напольные. Самый распространённый тип для частного дома. Объём — от 80 до 500 литров и более. Ставятся в котельной рядом с котлом, не нагружают стену.
• Настенные. Компактные модели объёмом обычно до 100–150 литров. Подходят для небольших домов и квартир, экономят место на полу, но требуют прочной несущей стены.

По числу змеевиков

• С одним змеевиком. Классический вариант: один теплообменник от одного котла. Простой и надёжный, покрывает большинство задач.
• С двумя змеевиками. Второй теплообменник позволяет подключить дополнительный источник тепла — например, солнечные коллекторы, тепловой насос или второй котёл. Удобно для комбинированных систем отопления.

Комбинированные и со встроенным ТЭНом

Отдельная категория — комбинированные бойлеры со встроенным электрическим ТЭНом. Зимой воду греет котёл через змеевик, а летом, когда отопление выключено, включается ТЭН и работает как обычный электрический водонагреватель. Это удобно для дач и домов сезонного проживания: не нужно держать котёл в работе ради одной только горячей воды.

Ключевые характеристики

При подборе бойлера ориентируйтесь на несколько параметров. Они напрямую влияют на удобство, скорость нагрева и срок службы.

Объём бака

Главный параметр. Стандартный ряд — 80, 100, 120, 150, 200, 300 литров и выше. Объём бака 100 л подойдёт паре, 150 л — семье из 3–4 человек, 200 л и больше — большой семье или дому с несколькими санузлами. Подробнее о расчёте — ниже.

Мощность змеевика

Определяет, как быстро бак выйдет на рабочую температуру. Чем мощнее теплообменник и чем больше его площадь, тем короче время нагрева. Важно, чтобы мощности котла хватало для змеевика: слабый котёл с большим баком будет греть воду долго.

Материал бака

От материала зависят долговечность и цена прибора. Самые распространённые варианты:

Бак из нержавеющей стали — выбор «на десятилетия», особенно при жёсткой воде. Эмаль и стеклофарфор обходятся дешевле, но требуют внимания к состоянию магниевого анода: при исправном аноде такой бак служит долго и надёжно.

Время нагрева и рециркуляция

Время нагрева зависит от объёма бака, мощности змеевика и температуры теплоносителя. В среднем бак на 150–200 литров прогревается за 25–50 минут. Для домов с длинными трубами полезна рециркуляция ГВС: отдельный контур с насосом гоняет горячую воду по кольцу, чтобы из дальнего крана она шла горячей сразу, без слива остывшей. Под это нужен бойлер с рециркуляционным патрубком.

Как выбрать объём бака под семью

Объём подбирают по числу жильцов и точек водоразбора. Ориентировочный расход горячей воды — около 50–80 литров на человека в сутки с учётом душа, кухни и умывальника. Но важнее не суточный объём, а пиковая нагрузка: сколько горячей воды нужно одновременно утром или вечером.

• 1–2 человека, один санузел. Достаточно бойлера на 80–120 литров.
• Семья из 3–4 человек. Оптимален объём бака 150 л — комфортный душ для всех без долгого ожидания нагрева.
• Большая семья 5+ человек или два санузла. Берите 200 л и больше, при наличии ванны — 300 литров.
• Дом с ванной-джакузи или несколькими душевыми сразу. Считайте по пиковому одновременному разбору, объём может доходить до 400–500 литров.

Лучше взять бак с небольшим запасом: «впритык» вода будет заканчиваться в пиковые часы, а слишком большой объём — это лишние теплопотери и более долгий нагрев. Если сомневаетесь — наш инженер рассчитает бойлер косвенного нагрева для частного дома под вашу систему и число жильцов.

Комбинированный бойлер с ТЭНом: когда котёл выключен

Летом отопление стоит, а горячая вода нужна каждый день. Гонять газовый котёл ради одного бойлера можно, но неудобно: короткие циклы, лишний износ горелки, а у твердотопливного котла «летний режим» и вовсе означает ежедневную растопку ради душа. Для таких случаев выпускают комбинированные бойлеры косвенного нагрева с ТЭНом: в бак штатно встроен электронагреватель, обычно через фланец или муфту 1½". Зимой воду греет змеевик, летом — ТЭН, а при желании оба источника работают вместе. Такие модели есть у Hajdu, Sunsystem, Nibe и большинства других производителей; у многих бойлеров без ТЭНа муфта под него предусмотрена заранее, и нагреватель можно докупить позже.

Какая мощность ТЭНа нужна

Типовой ряд — 1,5; 2; 3; 4,5 и 6 кВт. В бытовые модели на 100–200 литров чаще ставят 2–3 кВт: такую нагрузку выдерживает обычная однофазная линия с автоматом 16 А. Мощнее 3,5–4 кВт на одной фазе уже тесно, а для 6 кВт и выше нужны три фазы. Выбирайте не «чем больше, тем лучше», а по выделенной мощности на дом и по тому, сколько времени вы готовы ждать нагрев.

Сколько времени греет ТЭН: расчёт

Чтобы нагреть 1 литр воды на 1 °C, нужно 1,16 Вт·ч энергии. Отсюда формула времени нагрева в часах:

t = V · Δt · 1,16 / P, где V — объём бака в литрах, Δt — на сколько градусов греем, P — мощность ТЭНа в ваттах.

Пример: бак 200 л, вода из скважины 10 °C, греем до 55 °C, то есть Δt = 45 °C. С ТЭНом 2 кВт получаем 200 · 45 · 1,16 / 2000 ≈ 5,2 часа. С ТЭНом 3 кВт — около 3,5 часа, с 6 кВт — 1,7 часа. Для сравнения: змеевик мощностью 24 кВт при теплоносителе 80 °C прогреет тот же бак примерно за 25–30 минут. Формула не учитывает потери через изоляцию, поэтому реальное время получится на 5–10 % больше.

Время указано для нагрева на 45 °C, то есть с 10 до 55 °C.

Вывод из таблицы: ТЭН — не замена змеевику, а дежурный источник. Он держит бак горячим между разборами, догревает воду ночью по дешёвому тарифу и выручает, когда котёл встал на обслуживание. Чтобы летом не ждать нагрева часами, не выключайте ТЭН совсем: хорошо утеплённый бак на 200 л теряет за сутки всего 1,5–2,5 кВт·ч, и поддерживать температуру выходит дешевле, чем каждый раз греть с нуля. Если же дом сезонный и котла в нём нет, сравните этот вариант с проточным водонагревателем: у него нет запаса воды, но и ждать ничего не нужно.

Бойлеры большого объёма для объектов: 1000–5000 л

Гостиница, база отдыха, спортзал с душевыми, общежитие, пищевой цех, автомойка, баня — везде утром или вечером десятки людей открывают горячую воду одновременно. Бытовые 200–300 литров здесь не спасают, и в дело идут промышленные бойлеры косвенного нагрева на 500, 750, 1000, 1500, 2000, 3000, 4000 и 5000 литров. Конструкция та же — бак со змеевиком, — но пропорции другие: один-два теплообменника большой площади или выносной пластинчатый, ревизионный люк, патрубки 1½–2", ножки под анкеровку и часто съёмная изоляция, чтобы ёмкость прошла в дверной проём. В России такие объёмы делают S-TANK, Parpol, Onterm; у зарубежных бытовых брендов ряд, как правило, заканчивается на 500–1000 л.

Когда нужен бойлер на 4000–5000 литров

Объём считают по пиковому часу, а не по суточному расходу. Для проектирования нормы даёт СП 30.13330 «Внутренний водопровод и канализация зданий»: там задан расход горячей воды по типу объекта в час максимального водопотребления. Для прикидки хватит простой логики: один душ длится 8–10 минут при расходе смесителя около 9 л/мин, из них примерно половина — горячая вода из бойлера при 60 °C. Итого 40–50 литров на один душ. Если в утренний пик через душевые проходит 100 человек, это 4–5 м³ горячей воды в час. Именно поэтому бойлер 4000 литров или бойлер 5000 л — обычный запрос проектировщика гостиницы или спорткомплекса, а не экзотика. Часть нагрузки может взять на себя мощность змеевика: если котельная успевает догревать бак прямо во время разбора, объём можно уменьшить на 20–30 %.

Один большой бак или каскад

Вместо одной ёмкости на 5000 л часто ставят две по 2500 или три по 1500–2000 л. Причины практические:

Каскад подключают параллельно с одинаковой длиной путей до каждого бака (схема Тихельмана), чтобы вода не шла «по короткому пути» только через один из них, либо последовательно: первый бак — предварительный подогрев, последний — «горячий», из него идёт разбор. Для твердотопливных и пеллетных котельных с их инерцией удобны ёмкости типа «бак в баке»: внутренняя ёмкость с водой ГВС целиком омывается теплоносителем, площадь теплообмена огромна, и такой бак заодно служит теплоаккумулятором.

Рециркуляция и защита от легионеллы

На объекте с десятками точек разбора бойлер косвенного нагрева с рециркуляцией — не опция, а обязательное условие: без кольца горячей воды с насосом каждый гость сливал бы по несколько литров остывшей воды, а стояки в дальнем крыле оставались бы холодными. В кольцо ставят насос из бронзы или нержавейки (обычная чугунная «отопительная» улитка на питьевой воде быстро ржавеет), обратный клапан, балансировочные вентили на каждом стояке и обязательно изолируют трубы. Насос возвращает воду в патрубок рециркуляции бойлера, расположенный в средней части бака.

Вторая особенность больших систем — гигиена. Легионелла размножается в стоячей воде при 25–45 °C, при 60 °C гибнет за минуты, при 70 °C — за секунды. Поэтому санитарные правила для централизованного ГВС требуют держать воду в диапазоне 60–75 °C, а бойлер на объекте настраивают на хранение при 60 °C и раз в неделю прогревают до 70 °C, «пастеризуя» весь объём вместе с кольцом рециркуляции. Современные контроллеры ГВС делают это по расписанию, обычно ночью. Чтобы при таких температурах никто не обжёгся, на выходе ставят термостатический смесительный клапан, который отдаёт в сеть 50–55 °C.

Монтаж и обвязка

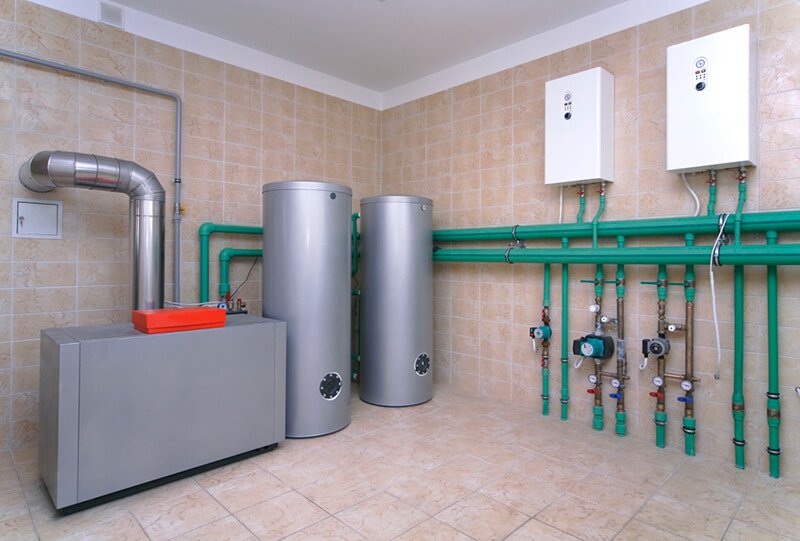

Бойлер устанавливают в котельной рядом с котлом, чтобы сократить длину труб и теплопотери. Грамотная обвязка — половина успеха:

1. Подключение к котлу. Змеевик соединяют с подающей и обратной линиями котла через циркуляционный насос или трёхходовой клапан с приоритетом ГВС.
2. Группа безопасности. На вход холодной воды обязательно ставят предохранительный клапан — он сбрасывает избыточное давление при нагреве и защищает бак.
3. Расширительный бак ГВС. Компенсирует тепловое расширение воды, продлевает срок службы бака и арматуры.
4. Запорная арматура. Краны на всех подводах для удобного обслуживания и замены анода без слива всей системы.
5. Контур рециркуляции. При необходимости — насос и обратный клапан для кольца горячей воды.

Магниевый анод проверяют раз в 1–2 года и меняют по мере износа — это главная мера, продлевающая жизнь эмалированному баку. Монтаж лучше доверить специалисту: ошибки в обвязке приводят к долгому нагреву, гидроударам и преждевременному выходу бака из строя.

Схема обвязки с приоритетом ГВС: трёхходовой клапан или второй насос

Из чего состоит обвязка, мы перечислили выше. Теперь — главный вопрос, который решают на этапе проекта: как именно теплоноситель попадёт в змеевик и кто будет «командовать» переключением между отоплением и бойлером. Классических схем две, и обе рабочие; выбор зависит от котла и от того, есть ли у него собственная автоматика ГВС.

Вариант 1: трёхходовой клапан

В системе один циркуляционный насос — тот, что стоит в котле или на подаче. После него ставят трёхходовой переключающий клапан с сервоприводом. В обычном режиме весь поток идёт на радиаторы; как только датчик в баке сообщил «холодно», автоматика котла поворачивает клапан, и вся мощность котла уходит в змеевик. Отопление в этот момент останавливается на 15–40 минут — это и есть приоритет ГВС. У настенных газовых котлов, рассчитанных на работу с бойлером, такой клапан уже встроен: снаружи остаётся только подключить датчик и два патрубка на змеевик. Плюсы схемы — простота и то, что бойлер получает 100 % мощности котла, а значит греется максимально быстро. Минус — при большом баке и слабом котле дом заметно остывает, пока идёт нагрев.

Вариант 2: второй насос

Контур бойлера подключают параллельно контуру отопления, у каждого — свой насос, а на обеих ветках стоят обратные клапаны. Управляет насосами контроллер котла или внешний термостат бойлера. Если он умеет работать с приоритетом, насос отопления на время нагрева выключается; если нет — оба контура работают одновременно, и тогда мощности котла должно хватать на оба сразу, иначе и радиаторы, и бак будут греться вполсилы. Схема с двумя насосами естественна для напольных котлов без встроенной автоматики ГВС, для систем с несколькими контурами и для твердотопливных котлов: у них приоритет вообще не используют, бойлер работает постоянно и заодно принимает избыток тепла, когда дрова разгорелись, а дом уже прогрет. О том, как устроены котлы разных типов, читайте в отдельной статье.

Настройки, от которых зависит скорость нагрева

• Температура теплоносителя. Паспортная мощность змеевика указана при подаче 80 °C. При 60 °C бак не прогреется выше 50–52 °C, сколько бы ни работал котёл: вода в баке всегда холоднее теплоносителя на 8–10 °C. Для режима нагрева бойлера котёл должен поднимать подачу до 75–80 °C, даже если отопление тёплого пола работает на 40 °C.
• Мощность котла не ниже мощности змеевика. Если змеевик рассчитан на 24 кВт, а котёл выдаёт 12, время нагрева удвоится. Приблизительный ориентир: 150–200 л — змеевик и котёл 20–24 кВт, 300 л — 30–35 кВт.
• Датчик в гильзе. Датчик бойлера ставят в штатную гильзу на 1/3–1/2 высоты бака с теплопроводной пастой. Прикрученный снаружи к корпусу датчик показывает температуру кожуха, а не воды, и котёл будет включаться невпопад.
• Гистерезис 5–7 °C. При 2–3 °C котёл будет запускаться после каждого мытья рук; при 15 °C вы успеете почувствовать, что вода остыла.

Типичные ошибки в обвязке

1. Нет обратного клапана на ветке бойлера — ночью, когда работает отопление, теплоноситель «паразитно» течёт через змеевик и бак наоборот отдаёт тепло в систему.
2. Насос контура бойлера слишком слабый — через змеевик должно проходить 1,5–2,5 м³/ч, иначе паспортной мощности не будет.
3. Змеевик подключён «наоборот»: подача теплоносителя должна входить в верхний патрубок змеевика и выходить из нижнего, навстречу движению нагреваемой воды.
4. Приоритет включён, но в баке 500 л, а котёл 12 кВт — дом остывает по часу каждый раз, когда набирают ванну.
5. Нет группы безопасности и расширительного бака ГВС — предохранительный клапан (если он вообще стоит) капает при каждом нагреве.

Обслуживание: анод, промывка, давление в расширительном баке ГВС

Бойлер косвенного нагрева — один из самых нетребовательных приборов в котельной: в нём нет горелки, электроники и подвижных частей. Но три вещи он всё же просит делать регулярно, и от них зависит, прослужит эмалированный бак 8 лет или 15.

Магниевый анод

Анод растворяется тем быстрее, чем жёстче и минерализованнее вода. На мягкой воде стержень служит 3–5 лет, на жёсткой скважинной — иногда год-полтора. Первый раз проверьте его через 12 месяцев после запуска: по тому, насколько он «похудел», вы поймёте реальный интервал замены для вашей воды. Менять пора, когда стержень истончился больше чем наполовину или покрылся рыхлым белым налётом, а сердцевина-проволока оголилась. Для замены перекрывают холодную воду, сбрасывают давление через ближайший кран горячей воды, откручивают анод из фланца или муфты и ставят новый той же длины и резьбы. У баков из нержавеющей стали анод не обязателен, но производители обычно всё равно его ставят — как страховку для сварных швов. Альтернатива для тех, кто не хочет лезть в бак каждый год, — электронный титановый анод: он не расходуется, но требует питания от сети.

Промывка от накипи и шлама

Накипь оседает не только на ТЭНе, но и снаружи змеевика — и это главный «пожиратель» мощности: слой в 1–2 мм заметно снижает теплопередачу, и бак начинает греться дольше, хотя котёл работает на полную. На дне тем временем копится шлам — песок, ржавчина и продукты растворения анода. Раз в 2–3 года (при жёсткой воде — ежегодно) бойлер стоит промыть: перекрыть воду, слить бак через дренажный кран, снять ревизионный фланец, вычистить осадок и смыть рыхлую накипь со змеевика струёй воды и мягкой щёткой. Плотную накипь на ТЭНе снимают в растворе лимонной кислоты. Если жёсткость воды выше 5–7 °Ж, дешевле поставить перед бойлером умягчитель или хотя бы полифосфатный фильтр, чем чистить бак каждый год. И держите рабочую температуру 55–60 °C: при 70–80 °C накипь растёт в разы быстрее.

Давление в расширительном баке ГВС

При нагреве с 10 до 60 °C вода расширяется примерно на 2 %: в бойлере на 200 л это 4 лишних литра, которым в закрытой системе некуда деться. Без расширительного бака давление растёт, пока не сработает предохранительный клапан — вот почему «клапан капает при каждом нагреве» — самая частая жалоба. Мембранный бак для ГВС берут объёмом 5–8 % от объёма бойлера: для 150–200 л это 8–12 литров, для 300 л — 18–24. Он должен быть именно для питьевой воды, с пищевой мембраной и фланцем из нержавейки. Давление воздуха в нём выставляют равным давлению холодной воды на входе — обычно 3–4 бар после редуктора, — и проверяют раз в год автомобильным манометром, предварительно отсекая бак от системы и сбрасывая воду. Предохранительный клапан выбирают по паспорту бойлера, чаще всего на 6–7 бар, и два раза в год вручную приподнимают его рычаг, чтобы убедиться, что он не залип.
