Проточный электрический водонагреватель: виды и рекомендации по подбору

Что это такое и принцип работы

Проточный электрический водонагреватель — это прибор, который нагревает воду в момент её прохождения через корпус, без промежуточного хранения. Холодная вода поступает в теплообменник, проходит мимо нагревательного элемента и сразу выходит из крана горячей. Именно поэтому такие приборы дают мгновенный нагрев воды: ждать, пока прогреется бак, не нужно — горячая вода идёт через несколько секунд после открытия крана.

В основе работы лежит нагревательный элемент. Чаще всего это ТЭН (трубчатый электронагреватель) — металлическая трубка с нагревательной нитью внутри, погружённая в поток воды. В части моделей применяется неизолированная спираль (открытый нагреватель), которая контактирует с водой напрямую и отдаёт тепло быстрее, но требовательнее к качеству воды. Когда вы открываете кран, датчик потока фиксирует движение воды и включает нагреватель; закрываете кран — нагрев отключается. Электроэнергия расходуется только во время водоразбора.

Главный физический принцип, который определяет всё при подборе: чтобы за единицу времени нагреть проходящую воду, прибору нужна высокая электрическая мощность. Чем больше расход (литров в минуту) и чем сильнее нужно поднять температуру, тем больше киловатт требуется. Отсюда вытекают и достоинства, и ограничения класса.

Устройство проточника: что внутри и как это работает

Если снять крышку корпуса, внутри окажется не так много узлов — и каждый отвечает на вопрос «как работает проточный водонагреватель» на практике. Зная эту схему, проще читать паспорт и отличать продуманную конструкцию от упрощённой.

• Нагревательный блок. Медная или термостойкая пластиковая колба, в которую вставлены один или несколько ТЭНов либо открытая спираль. У мощных напорных моделей ТЭНов обычно три — по одному на каждую фазу сети 380 В; у компактных однофазных — один-два. Чем больше нагревателей, тем мельче ступени мощности и ровнее температура.
• Датчик протока. Крыльчатка с магнитом или подпружиненная мембрана: как только вода пошла, датчик даёт команду включить нагрев. Он же не даёт ТЭНу работать «всухую». В простых моделях датчик срабатывает только от определённого минимального расхода — при слабом напоре прибор просто не включится.
• Реле давления (мембранный переключатель). В гидравлических приборах ступени мощности включает именно оно: чем сильнее напор, тем больше прогибается мембрана и тем больше ТЭНов подключается. Отсюда и «плавающая» температура: изменился напор — изменился нагрев.
• Термостат и датчики температуры. На входе и выходе стоят датчики, по которым электроника рассчитывает нужную мощность. Отдельно — аварийный термовыключатель: при перегреве колбы выше порога он разрывает цепь и не даёт воде закипеть внутри прибора.
• Плата управления или блок контакторов. В электронных моделях мощность регулируют симисторы — плавно, с шагом в доли киловатта; в гидравлических — простые контакты, замыкающие ТЭНы ступенями.

Цепочка при каждом включении крана одна и та же: датчик протока зафиксировал поток → термостат сравнил температуру на выходе с заданной → управление подключило нужную мощность. Закрыли кран — поток исчез, нагрев отключился за доли секунды. Именно поэтому принцип работы проточного водонагревателя электрического не предполагает «дежурного» потребления: пока вода не течёт, прибор не расходует ни ватта.

У ТЭНа и спирали разная тепловая инерция. Массивный ТЭН после закрытия крана ещё несколько секунд остаётся горячим — в простых безнапорных моделях это заметно: последняя порция воды может оказаться горячее ожидаемого. Спираль остывает почти мгновенно, но в жёсткой воде быстрее обрастает накипью и перегорает. Производители расставляют приоритеты по-разному: у отечественных напорных приборов (например, серия ЭПВН у ЭВАН) ставка на ТЭНы из нержавеющей стали и простую ремонтопригодную схему, у компактных однофазных вроде ЭВАН B1 — на минимум узлов; у европейских марок вроде Stiebel Eltron — на электронное управление с точным удержанием температуры; у Thermex много бытовых моделей с изливом и душевой лейкой в комплекте.

Виды проточных водонагревателей

Проточные приборы различают по нескольким признакам. Понимание этих типов помогает не переплатить и не ошибиться с подключением.

Напорные и безнапорные

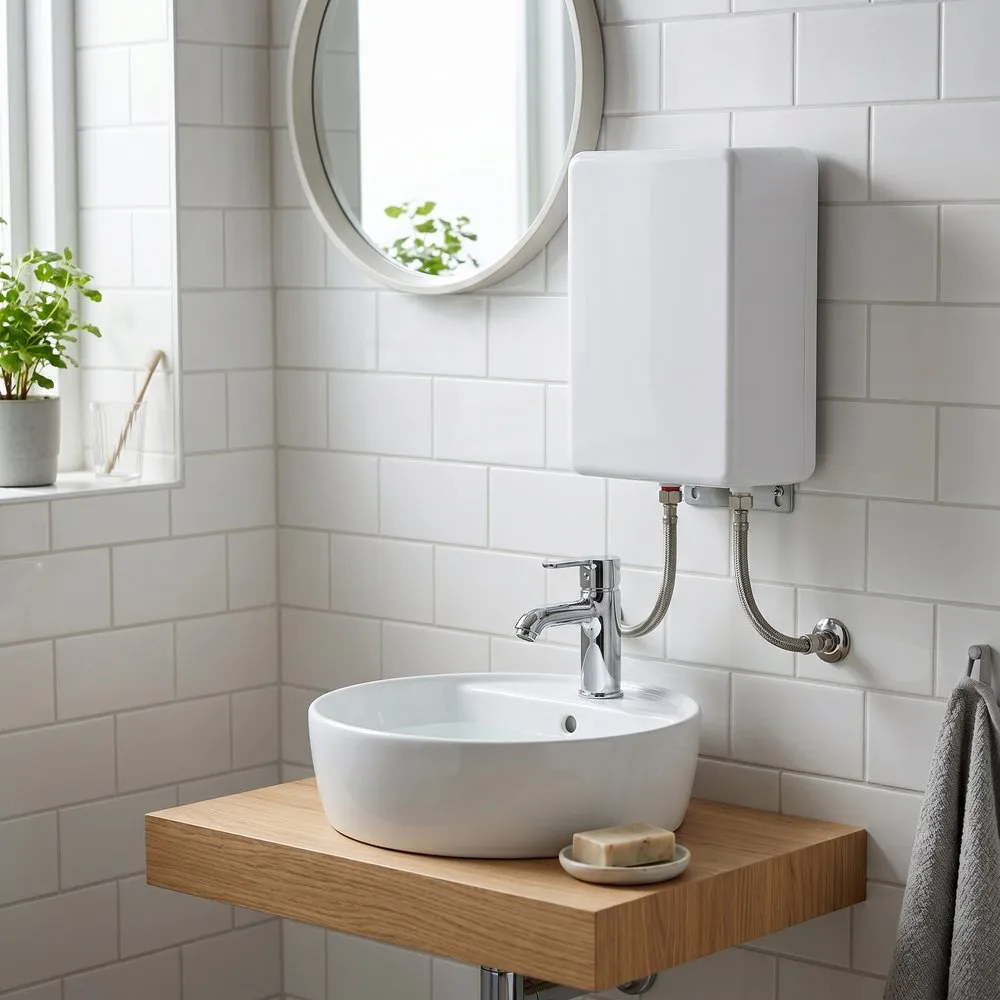

Безнапорный водонагреватель работает на одну точку водоразбора. Он рассчитан на нулевое давление в собственном баке: вода всегда открыта на выход, а кран или душевая лейка ставится после прибора. Такие модели компактны, часто идут в комплекте с насадкой для душа или изливом и удобны там, где нужна горячая вода в одном месте — на даче, в летнем душе, на отдельной раковине.

Напорный водонагреватель врезается в водопровод и находится под постоянным давлением сети. Он может обслуживать несколько точек водоразбора — кухню, ванну, душ. Это более мощные и, как правило, стационарные приборы, которые подключают в разрыв трубы холодной воды и далее распределяют горячую по дому или квартире.

С гидравлическим и электронным управлением

При гидравлическом управлении ступени мощности включаются механически, в зависимости от напора воды. Конструкция простая и надёжная, но температура на выходе «плавает»: при изменении напора или температуры входящей воды меняется и температура струи. Такие модели обычно дешевле.

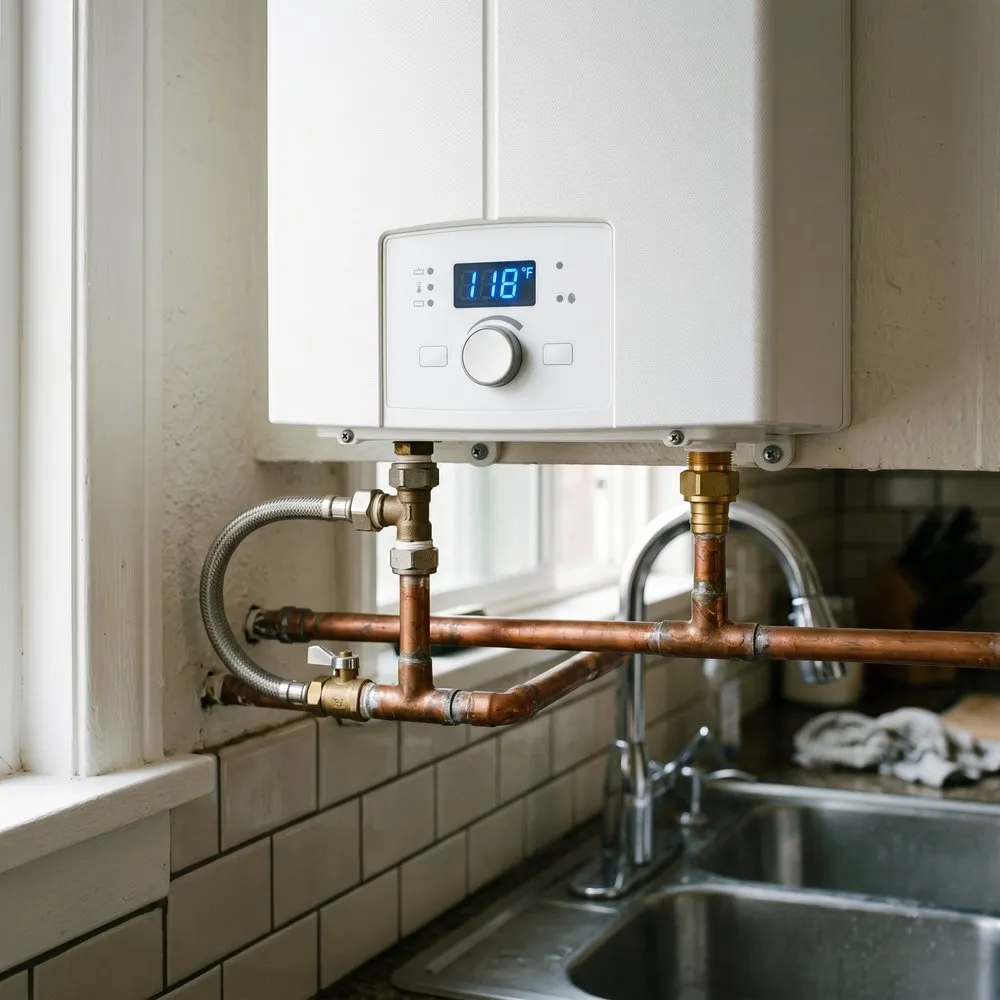

При электронном управлении микропроцессор отслеживает расход и температуру воды и плавно регулирует мощность ТЭНа, удерживая заданное значение на дисплее. Это комфортнее в быту: вода стабильно тёплая независимо от того, как меняется давление в стояке. Электронные модели экономичнее, потому что не греют воду «с запасом».

Однофазные 220 В и трёхфазные 380 В

Маломощные приборы (примерно до 8 кВт) подключаются к обычной однофазной сети 220 В. Их можно поставить в типовой квартире, но при условии надёжной проводки и отдельной линии. Мощные напорные модели от 8–10 кВт и выше требуют трёхфазного ввода 380 В — такое подключение чаще встречается в частных домах и на объектах с трёхфазным щитом. Это ключевой момент: прежде чем выбирать прибор по мощности, нужно понимать, какая сеть заведена в помещение.

Ключевые характеристики

При выборе обращайте внимание на несколько параметров — именно они определяют, справится прибор с вашими задачами или нет.

• Мощность, кВт — главный показатель. От неё напрямую зависит, сколько горячей воды и какой температуры прибор сможет выдать.
• Производительность, л/мин — сколько литров горячей воды прибор даёт в минуту при определённом нагреве (Δt — разница между температурой холодной воды и нужной горячей). Один и тот же прибор летом выдаёт больше горячей воды, чем зимой, потому что зимой холодная вода в трубе холоднее и поднимать температуру приходится сильнее.
• Тип нагревателя — ТЭН долговечнее и менее чувствителен к накипи, открытая спираль быстрее реагирует, но требовательнее к воде.
• Тип управления — гидравлика или электроника (см. выше).
• Защита — датчик протока (не даёт включить нагрев без воды), защита от перегрева, ограничитель температуры. Эти узлы обязательны для безопасной работы.
• Класс защиты корпуса — для ванной важна влагозащита.

Запомните простое правило: производительность в л/мин всегда указывается для конкретного Δt. Сравнивать приборы нужно при одинаковой разнице температур, иначе цифры из разных паспортов несопоставимы.

Как подобрать мощность под расход и точки водоразбора

Подбор начинается не с цены, а с трёх вопросов: сколько литров в минуту вам нужно, на сколько градусов греть воду и какая электросеть доступна.

Ориентировочный расход воды на типовых точках: кухонная мойка — около 3–4 л/мин, умывальник — 2–4 л/мин, душ — 6–8 л/мин, наполнение ванны — 8–10 л/мин и выше. Для комфортного душа воду обычно греют примерно до 38–40 °C. Зимой холодная вода из крана может быть около 5–10 °C, то есть поднимать температуру нужно на 30 °C и более — это самый тяжёлый режим, по нему и стоит считать.

Чем выше нужный расход и Δt, тем больше требуется киловатт. Таблица ниже показывает ориентир, сколько горячей воды даёт прибор разной мощности при подъёме температуры примерно на 30–35 °C (зимний режим). Значения приблизительные, точные цифры всегда смотрите в паспорте конкретной модели.

Логика подбора простая. Для одной точки для квартиры или дачи в межсезонье хватает прибора 220 В на 5–8 кВт. Для стабильно горячего душа круглый год и тем более для нескольких точек одновременно нужны модели от 9 кВт и выше, а это уже трёхфазная сеть 380 В.

Отдельно про требования к электропроводке. Проточный прибор — один из самых мощных потребителей в доме, поэтому ему нужна отдельная линия от щита, кабель достаточного сечения и собственный автомат. Например, для прибора на 8 кВт по сети 220 В ток превышает 35 А — обычная розеточная линия такого не выдержит. Перед покупкой мощного прибора обязательно проверьте, позволяет ли это ваш ввод и состояние проводки. Если сомневаетесь — проконсультируйтесь с электриком или с нашим инженером.

220 или 380 В: какая мощность реально нужна для душа и кухни

Самая частая ошибка — выбирать проточный электрический водонагреватель для квартиры «по картинке», а потом обнаружить, что зимой из душа идёт едва тёплая вода. Чтобы этого не случилось, считают по физике, а не по названию модели. Формула короткая:

P = Q · Δt · 4,19 / 60, где P — мощность в кВт, Q — расход в л/мин, Δt — на сколько градусов нужно поднять температуру, 4,19 — теплоёмкость воды в кДж/(кг·°C), а деление на 60 переводит минуты в секунды.

Пример. Душ с лейкой на 6 л/мин, вода из стояка 12 °C, хотим 37 °C: Δt = 25 °C. Считаем: 6 · 25 · 4,19 / 60 ≈ 10,5 кВт. Это уже проточный водонагреватель на 380 В — однофазный прибор такой поток не вытянет. Для той же лейки летом при Δt = 15 °C хватит 6,3 кВт, и это объясняет, почему один и тот же прибор летом радует, а зимой разочаровывает.

Цифры в таблице — теоретический минимум без потерь. Реальный прибор берите на ступень выше: часть мощности уходит на прогрев корпуса и труб, а лейки редко дают ровно паспортный расход.

Что это значит для квартиры и для дома

Квартира на 220 В. Однофазная сеть ограничивает вас примерно 6–8 кВт (ток 27–36 А). Такой нагреватель проточный закрывает кухню круглый год, а душ — в тёплый сезон или с водосберегающей лейкой на 4 л/мин. Если задача — только пережить плановое отключение горячей воды летом, компактной модели на 5–6 кВт обычно достаточно: Δt в июле всего 15–20 °C.

Квартира с трёхфазным вводом или частный дом на 380 В. Здесь открывается основной класс — проточный водонагреватель электрический 380 В на 9 кВт и выше. Прибор на 9 кВт — уверенный душ на одну точку зимой; 12–15 кВт — душ плюс кухня без температурных «качелей»; 18–24 кВт — ванна или два санузла. Не случайно запрос «проточный водонагреватель 15 кВт 380 В» так популярен: для дома с одним санузлом и стандартной выделенной мощностью 15 кВт это чаще всего золотая середина.

Помните: 380 В — это не «больше вольт в розетке», а три фазы, между которыми нагрузка делится поровну. Прибор на 15 кВт нагружает каждую фазу всего на 5 кВт (около 23 А) — для трёхфазного ввода комфортный режим. Подобрать модель под нужную мощность и сеть удобно в разделе электрических проточных водонагревателей, а если сомневаетесь между проточным и другими типами — начните с общего каталога водонагревателей.

Проточный или накопительный

Вопрос «проточный vs накопительный» возникает почти всегда. У каждого типа своя ниша, и универсального ответа нет — есть подходящий под конкретные условия.

Когда брать проточный

• Нужна горячая вода без ожидания и без ограничения по объёму (она не «кончится», как в баке).
• Мало места — прибор компактный, бака нет.
• Потребление эпизодическое: дача, второй санузел, подстраховка на время отключения ГВС.
• Есть запас по электрической мощности и подходящая проводка.

Когда выгоднее накопительный

• Слабая электросеть: бак греет воду медленно, но маломощным ТЭНом, и питается от обычной розетки.
• Нужен большой одновременный разбор (ванна) при ограниченной мощности ввода.
• Несколько точек водоразбора при типовой однофазной сети.

Коротко: проточный выигрывает компактностью и «бесконечной» горячей водой, но требователен к электросети; накопительный неприхотлив к проводке, но занимает место и ограничен объёмом бака. Нередко в доме их комбинируют.

Монтаж и безопасность

Проточный водонагреватель работает с водой и высокой электрической мощностью одновременно, поэтому требования к монтажу строгие. Часть работ — особенно по электрике — стоит доверить специалисту.

• Отдельная линия и автомат. Прибор подключают от щита отдельным кабелем нужного сечения, через собственный автоматический выключатель. Подключение в розетку допустимо только для маломощных моделей и при исправной проводке.
• УЗО. Устройство защитного отключения обязательно: оно мгновенно обесточит прибор при утечке тока, что критично во влажном помещении.
• Заземление. Корпус прибора должен быть заземлён. Эксплуатация без заземления опасна и не допускается производителем.
• Защита от работы «всухую». Нельзя включать прибор без воды — встроенный датчик протока этому препятствует, но при первом запуске сначала пускают воду, и лишь затем подают питание.
• Качество воды. При жёсткой воде на нагревателе образуется накипь, особенно у открытой спирали. Фильтр механической очистки на входе продлевает срок службы.
• Соблюдение паспорта. Минимальное давление, допустимое сечение кабеля, схема подключения к 220 или 380 В указаны в инструкции — отступать от них нельзя.

Грамотный монтаж напрямую влияет и на безопасность, и на ресурс прибора. Если нет уверенности в проводке или в выборе схемы подключения, лучше заранее проконсультироваться.

Подключение: кабель, автомат, УЗО и выделенная мощность

Проточник — самый «прожорливый» бытовой прибор: он берёт за секунды столько, сколько электроплита на всех конфорках. Поэтому вопрос «потянет ли проводка» решают до покупки. Сами работы в щите доверьте электрику с допуском; ваша задача — понимать, что именно он должен сделать.

Шаг 1. Выделенная мощность

Это верхняя граница, которую разрешено брать от сети на всё жильё. В старом фонде на квартиру нередко выделено всего 3–5 кВт, в домах с электроплитами — до 10 кВт; в частном доме стандартное подключение — 15 кВт на 380 В. Цифра указана в договоре с сетевой компанией или в акте технологического присоединения, а косвенно её выдаёт номинал вводного автомата: 25 А на 220 В — примерно 5,5 кВт, 32 А — 7 кВт, 40 А — 8,8 кВт. Проточник должен помещаться в этот лимит с учётом остальных приборов, которые могут работать одновременно.

Шаг 2. Ток и сечение кабеля

Ток считают просто: для 220 В I = P / 220, для 380 В I = P / (1,73 · 380). От тока зависят сечение медной жилы и номинал автомата.

Значения — для короткой линии с медной жилой; при длине более 20–25 м сечение берут на ступень больше. Финальные цифры сверяйте с паспортом прибора и таблицами ПУЭ: производитель обычно прямо указывает минимальное сечение и номинал автомата.

Шаг 3. Автомат, УЗО, заземление, вода

• Отдельная линия от щита. Никаких удлинителей и подключений к розеточной группе: там автомат 16 А, а кабель 2,5 мм² при нагрузке 6 кВт перегреется.
• Автомат — по току с небольшим запасом, характеристика C. Для трёхфазного прибора — трёхполюсный, чтобы при аварии отключались все фазы сразу, а не одна.
• УЗО или дифавтомат на 30 мА. Для ванных комнат ПУЭ требует именно такой порог утечки (п. 7.1.82). Для моделей с электронным управлением желателен тип A: он реагирует и на пульсирующий ток утечки, который создают симисторы.
• Заземление PE. Полноценный защитный проводник, а не «на трубу» и не «на ноль». В старых домах с двухпроводной сетью без реконструкции ввода ставить проточник нельзя: без PE защита от поражения током не работает как задумано.
• Гидравлика. Запорные краны на входе и выходе, сетчатый фильтр, у напорных моделей — обратный клапан, если этого требует паспорт. Подключать только к холодной воде: подача уже тёплой воды на вход перегревает колбу и заставляет срабатывать защиту.

Если после подсчётов оказалось, что выделенной мощности мало, а тянуть новую линию нереально, — это не приговор. В квартире выручит накопительный бак, а в доме с котлом — бойлер косвенного нагрева, который греет воду от контура отопления и почти не нагружает сеть; подробно мы разбирали этот вариант в статье о косвенных водонагревателях.

Почему проточник не греет: типичные причины

Большинство жалоб «нагреватель проточный не греет» сводятся к шести-семи ситуациям, и половину из них можно диагностировать без инструментов. Идите по списку сверху вниз — от простого к сложному.

1. Слабый напор — не сработал датчик протока. Самая частая причина в квартирах на верхних этажах и на дачах. Прибор просто «не видит» поток и не включается. Проверка: снимите лейку или аэратор — если нагрев пошёл, виновата забитая насадка или сетчатый фильтр на входе. При стабильно низком давлении поможет повышающий насос.
2. Вода тёплая, а не горячая. Прибор работает штатно, но мощности не хватает на текущий расход и Δt. Прикройте кран: расход упадёт, температура вырастет. Если так — это не поломка, а предел мощности; выход — водосберегающая лейка или более мощная модель (см. таблицу выше).
3. Сработала защита от перегрева. Аварийный термовыключатель разрывает цепь при перегреве колбы — из-за накипи, воздушной пробки после отключения воды или подачи уже тёплой воды на вход. У многих моделей он возвращается кнопкой на корпусе; если срабатывает регулярно — пора чистить нагреватель.
4. Накипь на ТЭНе или спирали. Слой в 1–2 мм уже заметно ухудшает теплопередачу: прибор берёт полную мощность, а вода на выходе холоднее нормы, ТЭН перегревается. Признаки — постепенное падение производительности, потрескивание, срабатывание термозащиты. Лечится промывкой раствором лимонной кислоты или заменой нагревателя; профилактика — фильтр и умягчение при жёсткой воде.
5. Перегорел ТЭН или пропала фаза. У трёхфазного прибора при отсутствии одной фазы или сгоревшем ТЭНе работает только две трети мощности — вода становится «еле тёплой» именно зимой, когда запаса нет. Проверяют по индикации на панели или измерением сопротивления ТЭНов; это работа для электрика.
6. Выбило автомат или УЗО. Если срабатывает автомат — ищите перегруз линии или короткое замыкание; если УЗО — утечку на корпус: пробой ТЭНа, влага в клеммной коробке. Взводить защиту повторно, не выяснив причину, нельзя.
7. Ошибка на дисплее электронной модели. Коды расшифрованы в паспорте: чаще всего это низкий расход, перегрев или неисправность датчика температуры. Сброс питанием помогает от сбоя, но не от неисправности.

Отдельный случай — прибор «включается и выключается» прямо в душе. Обычно расход балансирует на пороге срабатывания датчика протока: чуть прикрыли кран — нагрев отключился, приоткрыли — включился. Помогает не зажимать кран, а регулировать температуру ручкой прибора, а в гидравлических моделях — переключателем ступени мощности.

Общее правило: всё, что связано с водой и напором, можно проверить самостоятельно; всё, что связано с ТЭНами, клеммами и защитой, — зона электрика или сервиса. Вскрывать корпус под напряжением недопустимо, а в гарантийный период это ещё и лишает гарантии.
