Дизельные котлы отопления

Дизельный котёл — это автономный теплогенератор, который сжигает жидкое топливо (солярку, печное топливо) для отопления дома и нагрева воды. Такой котёл выбирают там, где нет магистрального газа, а подключение к нему невозможно или слишком дорого. По мощности и удобству жидкотопливный котёл вплотную приближается к газовому, оставаясь при этом полностью независимым от газовых сетей. В этой статье инженеры ТЕПЛОТОРГ разбирают устройство дизельного котла, принцип его работы, реальный расход дизтоплива в л/час, а также объясняют, как выбрать модель и рассчитать мощность под конкретный дом.

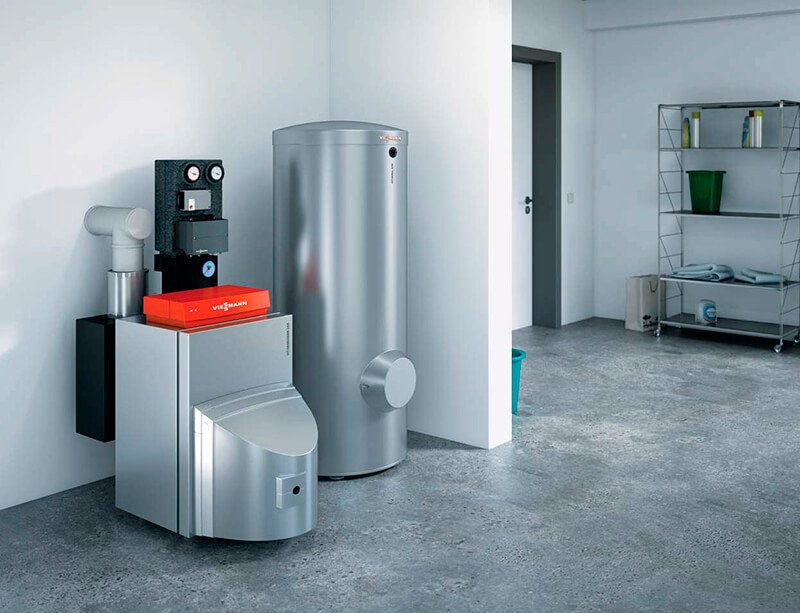

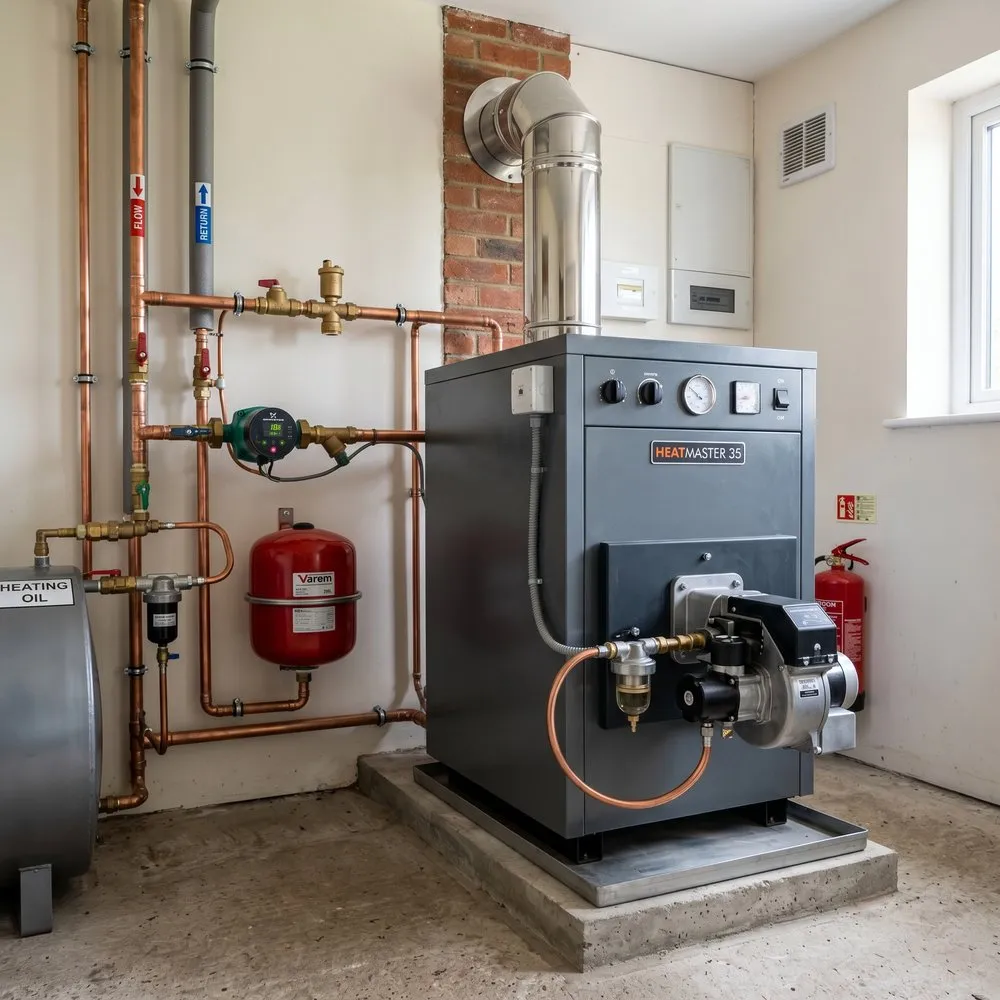

Устройство дизельного котла

Конструктивно дизельный котёл проще, чем кажется. Его сердце — стальной корпус с камерой сгорания, к которому крепится навесная горелка. В отличие от газовых и твердотопливных агрегатов, котёл на солярке почти всегда поставляется как «тело» котла, а горелка подбирается и устанавливается отдельно. Это даёт гибкость: одну и ту же модель можно укомплектовать разной горелкой по мощности.

Камера сгорания и теплообменник

Камера сгорания — это объём, где факел горелки сжигает распылённую солярку. Стенки камеры омываются теплоносителем, поэтому именно здесь происходит основная передача тепла воде. Теплообменник у жидкотопливных котлов бывает двух типов:

• Стальной — легче, быстрее прогревается, устойчив к перепадам температуры и гидроударам, но более чувствителен к низкотемпературной коррозии. Большинство современных дизельных котлов делают именно стальными.
• Чугунный — тяжелее и инертнее, дольше держит тепло, лучше сопротивляется коррозии, но боится резких температурных скачков и трещин при неравномерном нагреве. Чугунный теплообменник ценят за долговечность при бережной эксплуатации.

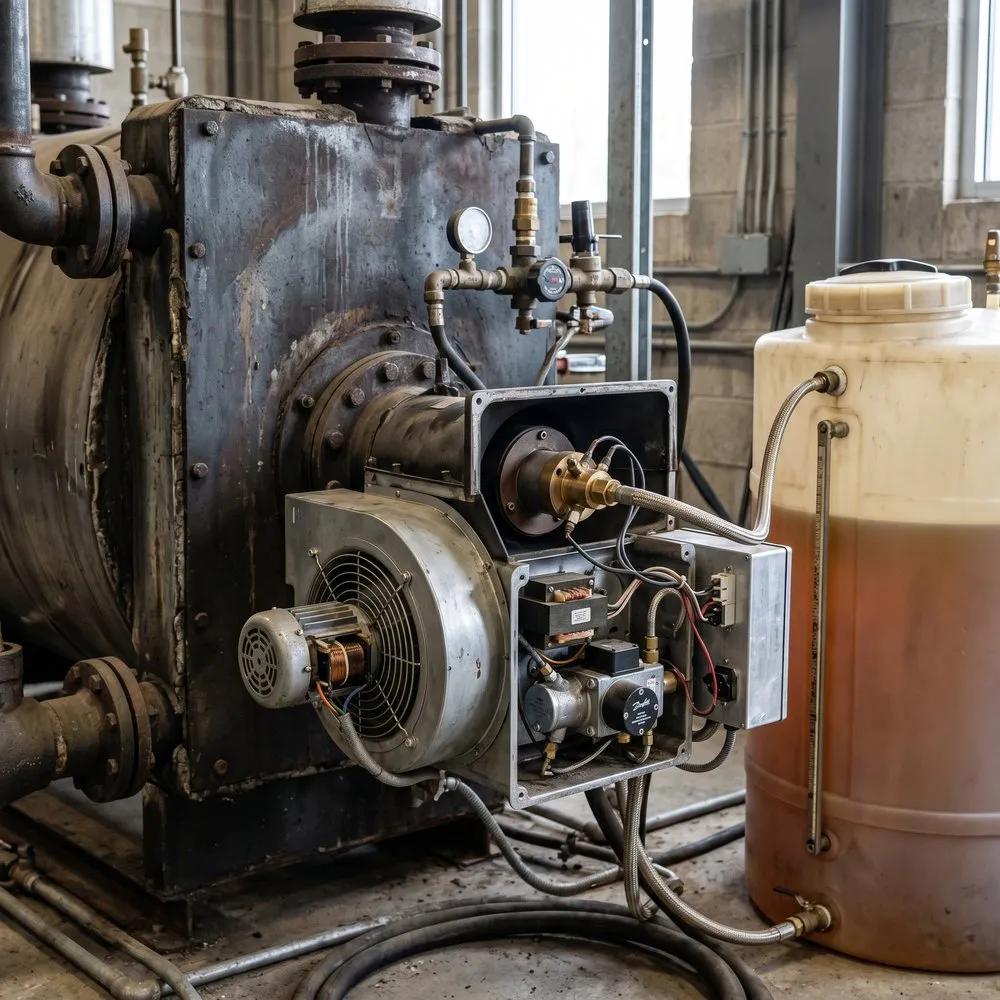

Навесная горелка

Навесная (наддувная) горелка — ключевой узел, от которого зависит экономичность и стабильность работы. Она крепится к фронтальной части котла и включает топливный насос, форсунку (распыляющую солярку в туман), вентилятор для подачи воздуха, систему розжига и автоматику. Горелка может быть съёмной: при необходимости её снимают для обслуживания или заменяют на более мощную. Существуют и комбинированные горелки, позволяющие в будущем перейти с дизеля на газ — об этом ниже.

Принцип работы

Работа дизельного котла построена вокруг точного распыления и сжигания топлива. Алгоритм такой:

1. По сигналу автоматики (когда теплоноситель остыл ниже заданной температуры) включается горелка.
2. Топливный насос забирает солярку из бака и под высоким давлением подаёт её на форсунку.
3. Форсунка распыляет дизтопливо в мельчайшую взвесь — так оно лучше смешивается с воздухом и полностью сгорает.
4. Вентилятор наддувной горелки нагнетает воздух, создавая устойчивый факел в камере сгорания.
5. Система розжига поджигает топливовоздушную смесь, факел нагревает стенки камеры и теплообменник.
6. Нагретый теплоноситель циркуляционным насосом расходится по системе отопления, продукты сгорания удаляются через дымоход.

Когда теплоноситель достигает заданной температуры, автоматика отключает горелку. Благодаря наддуву и точному распылению жидкотопливный котёл работает с высоким КПД и почти не требует вмешательства человека — по уровню автоматизации он сопоставим с газовым.

Характеристики и хранение топлива

При подборе котла на солярке инженер опирается на несколько ключевых параметров.

Мощность и КПД

Мощность дизельных котлов для частных домов обычно лежит в диапазоне от 15–20 до 100 кВт и выше — этого хватает и для коттеджа, и для небольшого производственного помещения. КПД современных жидкотопливных котлов составляет порядка 87–92 %: значительная часть энергии топлива уходит в тепло, потери на дымовые газы минимальны за счёт наддувной горелки.

Расход дизтоплива (л/час)

Расход — это главное, что волнует владельца. Ориентировочно котёл расходует около 0,1 литра солярки в час на каждый 1 кВт вырабатываемой мощности. То есть котёл мощностью 20 кВт при работе на полную выдаёт расход дизтоплива примерно 2 л/час. Но горелка работает не круглосуточно: за сезон фактическое потребление зависит от утепления дома, температуры на улице и заданного режима, поэтому реальный среднесуточный расход заметно ниже пикового.

Требования к хранению топлива

Для бесперебойной работы нужен запас солярки. Топливо хранят в пластиковых или стальных ёмкостях объёмом от нескольких сотен литров до нескольких кубометров. Бак размещают:

• в отдельном помещении или пристройке рядом с котельной, с вентиляцией;
• вкопанным в грунт (для больших объёмов) — это экономит место и стабилизирует температуру топлива;
• с защитой от попадания воды и осадка, который со временем образуется в дизтопливе.

Объём бака рассчитывают так, чтобы запаса хватало на разумный период между заправками — нередко владельцы закупают топливо на весь отопительный сезон, экономя на оптовой цене.

Ёмкость для хранения дизельного топлива: объём, материал, размещение

Ёмкость для хранения дизельного топлива — второй по важности элемент системы после самого котла. От неё зависит, как часто придётся вызывать топливовоз, будет ли солярка густеть в морозы и попадёт ли в горелку вода с осадком. Разберём три вопроса, которые задают чаще всего: сколько литров, из чего и где ставить.

Какой объём нужен

Считают от расхода котла. Для дома 150 м² на сезон уходит порядка 4,5–5 тысяч литров солярки (подробный расчёт — в разделе о расходе на сезон). Дальше есть два подхода:

• Бак на весь сезон. Ёмкость около 5 м³ заправляют один раз осенью, пока дороги проходимы и на топливо нет зимнего ажиотажа. Минус — такой бак нужно где-то разместить, чаще всего вкопать.
• Бак на половину сезона плюс дозаправка. Ёмкость 2–3 м³ и один визит топливовоза в январе-феврале. Компромисс по месту, но дозаправку нельзя откладывать: в морозы очередь на доставку растёт.

Формула для любого дома: объём бака = средний расход котла (л/ч) × 24 × число дней между заправками × 1,15. Коэффициент 1,15 — запас на «мёртвый» объём ниже заборной трубки и на аномально холодную неделю.

Пластик или сталь

Пластиковые ёмкости под дизельное топливо делают из полиэтилена: он не реагирует с соляркой и не ржавеет, а несколько баков объединяют в батарею общей заборной и уравнительной линией. Металлические ёмкости для дизельного топлива выигрывают, когда нужен большой объём в одном корпусе или подземная установка. Отдельный класс — двустенные ёмкости: между стенками стоит датчик протечки, а наружная оболочка вмещает всё содержимое внутренней, поэтому аварийный поддон им не нужен. Подобрать ёмкость для дизельного топлива нужного объёма и исполнения можно в каталоге ТЕПЛОТОРГ.

Где ставить и как обвязать

• Наземно в отдельном помещении. Одностенный бак — обязательно в поддоне или обваловании, вмещающем полный объём ёмкости. Помещение с вентиляцией, без открытого огня. Нормы для встроенных котельных ограничивают расходный бак в одном помещении с котлом объёмом 0,8 м³ — основной запас держат за стеной.
• Подземно. Бак закапывают ниже глубины промерзания (для Петербурга это 1,2–1,4 м): топливо круглый год держится при +3…+8 °C и не парафинится. При высоком уровне грунтовых вод ёмкость якорят к бетонной плите, иначе пустой бак «всплывает».
• Дыхательная труба выводится на улицу с грибком и пламегасителем: при заправке из бака вытесняется воздух с парами, при остывании — засасывается обратно.
• Заправочная горловина с быстроразъёмной муфтой под рукав топливовоза и датчик уровня — поплавковый или электронный с выводом показаний в дом.
• Заборная трубка заканчивается на 5–10 см выше дна, а в самой нижней точке ставят кран для слива воды и осадка — раз в сезон.
• Фильтр-сепаратор перед горелкой (10–30 мкм) с прозрачной колбой: он отделяет воду и парафин, и по нему видно состояние топлива.
• Подогрев топливопровода греющим кабелем, если линия от бака к котлу идёт по улице или через неотапливаемое помещение. Иначе первые же −15 °C на летней солярке остановят котёл.

Виды дизельных котлов

Жидкотопливные котлы различают по нескольким признакам.

По числу контуров

• Одноконтурные — работают только на отопление. Для горячей воды к ним подключают бойлер косвенного нагрева.
• Двухконтурные — одновременно греют дом и готовят горячую воду. Удобнее для небольших домов, но при высоком разборе ГВС связка «одноконтурный котёл + бойлер» зачастую практичнее.

По возможности смены горелки

Многие модели рассчитаны на установку разных горелок. Это позволяет:

• заменить горелку на более мощную или экономичную;
• при появлении магистрального газа поставить газовую или комбинированную горелку — котёл-«тело» остаётся прежним. Сменная горелка делает покупку дизельного котла стратегически выгодной для дома, где газ ожидается в перспективе.

Горелка: одноступенчатая, двухступенчатая или модулируемая

Горелка определяет, как котёл переносит переменную нагрузку. Дизельный котёл отопления для частного дома большую часть сезона работает на 30–50 % мощности: расчётные −24 °C в Петербурге держатся несколько дней в году, а средняя температура отопительного периода — около −1 °C. Поэтому важно не только «сколько кВт», но и как горелка эту мощность дозирует.

Три типа регулирования

• Одноступенчатая — работает по принципу «включена/выключена» на полной мощности. Простая и недорогая, но в межсезонье котёл часто «тактует»: десятки коротких пусков в час, каждый с продувкой камеры и выбросом сажи. Оправдана для котлов до 30–40 кВт в небольшом доме.
• Двухступенчатая — две форсунки или два давления, обычно 60 и 100 % мощности. Осенью и весной котёл живёт на первой ступени, вторая включается в мороз. Пусков меньше, факел стабильнее, сезонный КПД выше на 3–5 %.
• Модулируемая — плавно меняет подачу топлива и воздуха в диапазоне примерно 30–100 %. Работает почти без остановок и точно держит температуру. Самая дорогая и требовательная к качеству солярки, зато самая экономичная и тихая на малых нагрузках.

Как подобрать горелку к котлу

1. Рабочий диапазон горелки должен перекрывать номинальную мощность котла с запасом 10–15 % с обеих сторон: на краю диапазона горелка работает хуже всего.
2. Форсунку выбирают по производительности (маркируется в галлонах в час при давлении 7 бар) и углу распыла — 45–60° для большинства бытовых камер; давление насоса при пусконаладке выставляют в пределах 10–14 бар.
3. Горелка должна соответствовать сопротивлению камеры: котлам с реверсивной (трёхходовой) топкой нужен более сильный вентилятор.
4. Соотношение топливо/воздух настраивают по газоанализатору: остаточный кислород 3–5 %, число сажи по Бахараху 0–1. Настройка «на глаз по цвету факела» — прямой путь к перерасходу.

Двухконтурный дизельный котёл с горелкой в комплекте — удобный вариант для небольшого дома: производитель уже согласовал горелку с камерой, и пусконаладка сводится к проверке настроек. Для котлов, которые продаются «телом», горелку подбирают отдельно — в карточках дизельных котлов указаны совместимые модели.

Зимнее и летнее топливо

Солярка — смесь углеводородов, часть которых при охлаждении кристаллизуется в парафин. Летнее дизтопливо мутнеет уже при −5 °C, а около −10 °C парафин забивает фильтр и форсунку — горелка уходит в аварию по факелу. Межсезонное топливо держит до −15 °C, зимнее — до −25…−35 °C. Правило простое: если бак стоит на улице или в неотапливаемой пристройке, с октября заливайте только зимнюю солярку. В тёплой котельной или подземном баке допустимо и летнее — при условии, что весь топливопровод проходит по плюсовой зоне.

Переход на газ: сменная горелка

Дизельный котёл часто покупают как переходный вариант «до газа». Схема такая: сегодня на котле стоит дизельная горелка, а после подключения магистрали её снимают и на тот же фланец ставят газовую. Тело котла, дымоход, обвязка и автоматика остаются. Заранее проверьте два пункта: у котла должен быть стандартный присоединительный фланец под навесные горелки, а производитель — допускать работу на газе (это указано в паспорте). Комбинированные горелки «дизель/газ» существуют, но для частного дома они избыточны: проще купить вторую горелку в момент газификации.

Плюсы и минусы

Преимущества

• Полная автономность от газа. Дизельный котёл — оптимальное решение для частного дома без газа: не нужны разрешения, проект газификации и врезка в магистраль.
• Высокая мощность и стабильность. Жидкотопливный котёл легко отапливает большие площади и держит температуру в сильные морозы.
• Высокий КПД и автоматизация. По удобству эксплуатации он близок к газовому: загрузка топлива не требуется, как у твердотопливных.
• Гибкость по горелке. Возможность перехода на газ в будущем через сменную горелку.

Недостатки

• Стоимость топлива. Солярка дороже газа, поэтому отопление дизелем обходится ощутимо дороже магистрального газа.
• Запах и обслуживание. В котельной возможен лёгкий запах топлива; форсунку и горелку нужно периодически чистить и обслуживать.
• Хранение топлива. Требуется место под бак и аккуратное обращение с дизтопливом.
• Зависимость от качества солярки. Грязное или «зимнее непригодное» топливо приводит к засорению форсунки и нестабильной работе.

Сравнение по типам топлива

Шум, запах и безопасность: требования к котельной

Отопление дизельным топливом предъявляет к помещению больше требований, чем электрокотёл, но меньше, чем газ: не нужны проект газификации и договор с газовой службой. Три бытовые проблемы — шум горелки, запах солярки и пожарная безопасность — решаются на этапе планирования котельной, а не после переезда.

Помещение

• Отдельное помещение с дверью, открывающейся наружу или в коридор; высота потолка не ниже 2,2 м, площадь от 6 м². Перед фронтом котла оставляют 0,7–1 м свободного места, чтобы снять горелку для обслуживания.
• Стены и пол из негорючих материалов; котёл ставят на бетонное или стальное основание, расстояние до стен — по паспорту, обычно не менее 0,5 м сзади и сбоку.
• Главное — приточная вентиляция. На сжигание 1 кг солярки уходит около 14,5 кг воздуха, с учётом избытка — 14–15 м³. Котёл 20 кВт на полной нагрузке сжигает около 2 кг/ч и, значит, потребляет 30 м³ воздуха в час. Приток — через решётку в двери или стене, вытяжка — отдельный канал под потолком.
• В одном помещении с котлом — только расходный бак, основной запас топлива хранят за стеной или под землёй.

Дымоход

Дымовые газы дизельного котла содержат оксиды серы: при остывании ниже точки росы (для солярки это около 50–60 °C) на стенках выпадает серная кислота. Поэтому дымоход делают из кислотостойкой нержавеющей стали (AISI 316 или аналог), утеплённым по всей длине вне тёплой зоны, с конденсатоотводом внизу. Сечение — по паспорту котла, высота — не менее 5 м от горелки до устья. Кирпичную трубу без вкладыша использовать нельзя: кислота разрушит кладку за два-три сезона.

Шум

Наддувная горелка в работе даёт 55–65 дБ(А) на расстоянии метра — примерно как громкий разговор. Ночью через стену это заметно. Что помогает: звукоизолирующий кожух горелки (снижает уровень на 8–12 дБ), тяжёлая дверь с уплотнителем, котельная в противоположном от спален углу дома, виброгасящие опоры под котлом и гибкие вставки на трубопроводах. Модулируемая горелка на малой мощности заметно тише одноступенчатой.

Запах

Исправная система пахнет соляркой только в момент заправки. Постоянный запах в доме — признак одной из трёх ошибок: негерметичные соединения на топливопроводе (подсос воздуха обычно сопровождается сбоями розжига), дыхательная труба бака выведена в помещение, а не на улицу, или обратная линия двухтрубной схемы переливает топливо через горловину. Ещё одна причина — несгоревшее топливо при частых пусках плохо настроенной горелки; лечится регулировкой по газоанализатору.

Пожарная безопасность

Дизтопливо — горючая, а не легковоспламеняющаяся жидкость: температура вспышки по ГОСТ 32511 — не ниже 55 °C, при комнатной температуре оно не образует взрывоопасной концентрации паров. Тем не менее в котельной должны быть порошковый огнетушитель на 4–5 кг, автономный дымовой извещатель, а на топливопроводе у входа в помещение — запорный кран, который можно перекрыть, не заходя внутрь. Монтаж котельной доверьте организации с лицензией: акт пусконаладки — обязательное условие гарантии на котёл и горелку.

Расчёт мощности и расхода

Правильный подбор начинается с мощности котла, а уже из неё выводят расход дизтоплива.

Мощность котла

Базовая оценка для средне утеплённого дома в условиях Северо-Запада — примерно 1 кВт мощности на каждые 10 м² площади при высоте потолков около 2,7–3 м. Например, для дома 150 м² ориентировочно нужен котёл около 15 кВт только на отопление. К этому значению добавляют запас 15–25 % на горячую воду, морозы и пиковые нагрузки. Точный расчёт инженер делает с учётом теплопотерь конкретного дома: материала стен, утепления, площади остекления, региона.

Расход топлива

Зная мощность, легко прикинуть расход. При ориентире 0,1 л/час на 1 кВт котёл 20 кВт на максимуме потребляет около 2 л/час. Но в реальности горелка включается циклами, и средний расход за сутки зависит от погоды. Для оценки сезонного потребления учитывают, что в самые холодные месяцы котёл работает интенсивнее, а в межсезонье — заметно реже. Этот расчёт помогает заранее спланировать объём бака и бюджет на топливо.

Расход солярки на сезон: пример расчёта для дома 150 м²

Ориентир «0,1 л/ч на 1 кВт» хорош для быстрой прикидки, но бюджет на топливо удобнее считать через энергию. Пройдём расчёт для типового дома 150 м² в Ленинградской области.

Шаг 1. Сколько тепла даёт литр солярки

Удельная теплота сгорания дизельного топлива — около 42 МДж/кг, то есть 11,7 кВт·ч на килограмм. Плотность — 0,84 кг/л, значит, в литре — 9,8 кВт·ч. Котёл с КПД 90 % передаст в систему 8,8 кВт·ч из каждого литра. Проверим «правило 0,1»: котёл 20 кВт на полной мощности сжигает 20 / 8,8 ≈ 2,3 л/ч — чуть больше 2 л/ч из ориентира, и это нормально: ориентир округлён в меньшую сторону.

Шаг 2. Средняя нагрузка за сезон

Расчётная мощность 15 кВт нужна только при −24 °C. Средняя температура отопительного периода в Петербурге — около −1,3 °C, длительность — около 213 суток (СП 131.13330 «Строительная климатология»). Средняя нагрузка пропорциональна разности температур: (20 − (−1,3)) / (20 − (−24)) = 21,3 / 44 ≈ 0,48. Значит, в среднем за сезон котёл работает на 15 × 0,48 ≈ 7,3 кВт.

Шаг 3. Итог

Расход дизельного котла на сезон для такого дома — 4,5–5 тысяч литров. В пересчёте на сутки это в среднем около 20 л, в январе — 25–40 л, в октябре и апреле — 10–15 л. Отсюда же объём бака: около 5 м³ на сезон или 2,5 м³ с одной дозаправкой.

Что сдвигает цифру

• Утепление. Дом по современным нормам (СП 50.13330) с утеплением стен 150–200 мм минеральной ваты и двухкамерными стеклопакетами теряет 50–70 Вт/м² вместо 100 — расход падает до 2,5–3 тысяч литров. Старый кирпичный дом без утепления даёт обратный эффект.
• Режим. Ночное снижение температуры до 17–18 °C и погодозависимая автоматика экономят 10–15 %.
• Состояние горелки. Сажа на теплообменнике и сбитая регулировка воздуха — плюс 5–15 % к расходу.
• Качество топлива. Печное топливо дешевле солярки, но у него ниже теплота сгорания и больше серы — по литрам выйдет на 5–10 % больше.

Если после расчёта цифра кажется большой, сравните варианты в обзоре котлов отопления: для дома, куда газ придёт через год-два, дизельный котёл со сменной горелкой всё равно остаётся самым разумным выбором.
